Гидроблоки и соленоиды АКПП: ключевые узлы управления трансмиссией

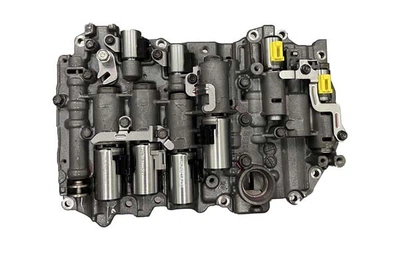

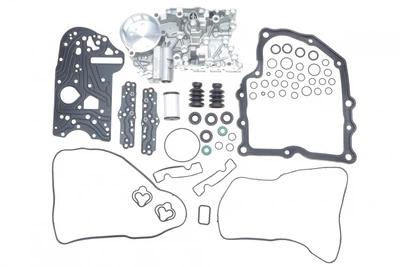

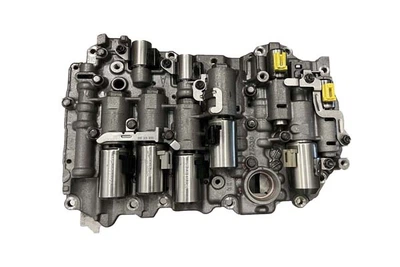

Гидроблок (клапанная плита) и соленоиды выступают «мозгом» и главными исполнительными механизмами любой классической автоматической коробки передач. Они отвечают за своевременное и плавное переключение скоростей путем перенаправления потоков трансмиссионной жидкости (ATF) под давлением. От точности работы этих компонентов зависят динамика автомобиля, расход топлива и общий ресурс механической части АКПП.
Основные виды соленоидов и их функции

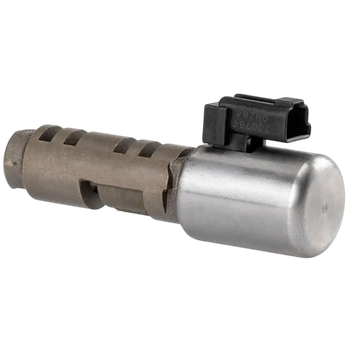

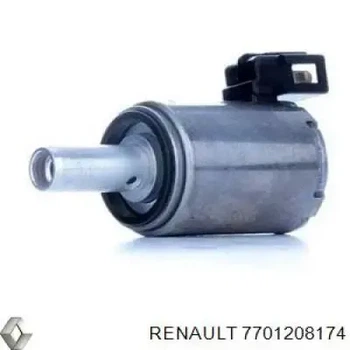

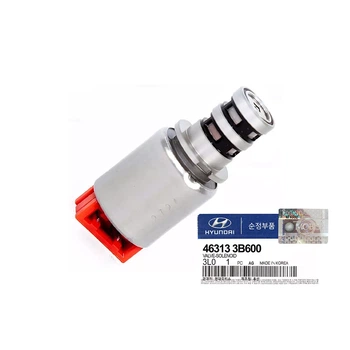

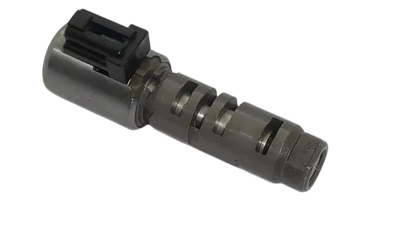

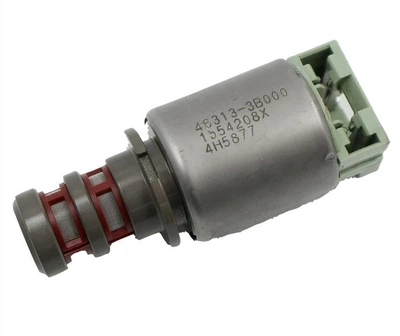

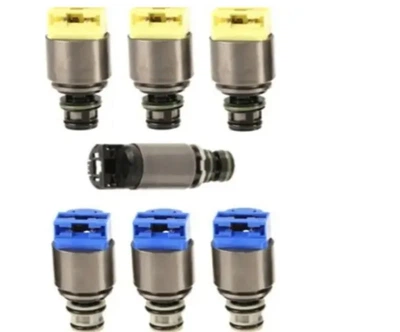

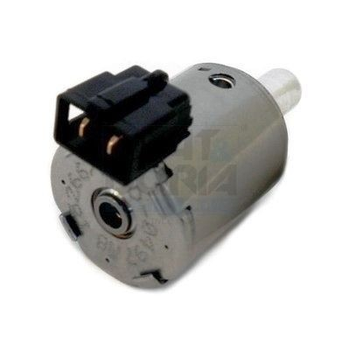

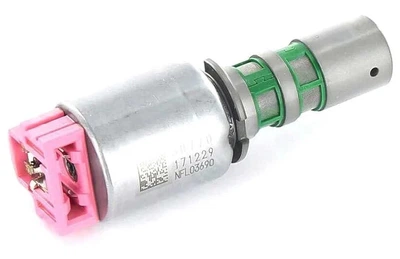

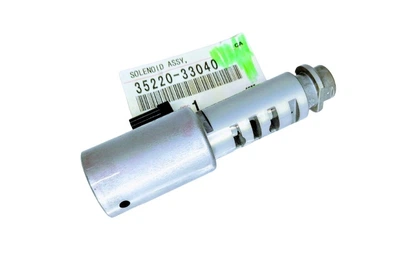

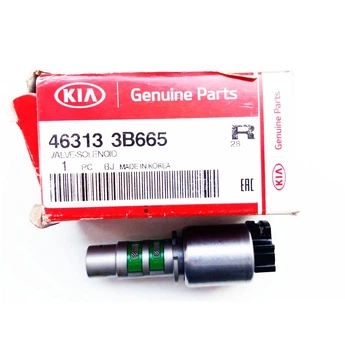

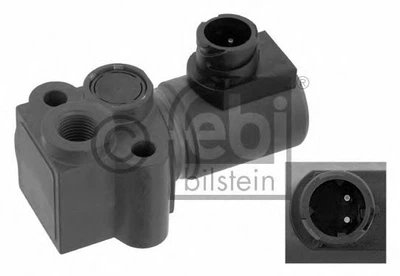

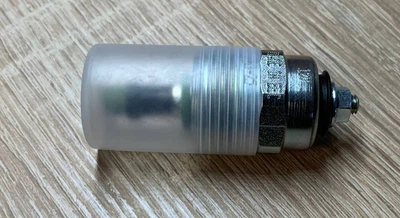

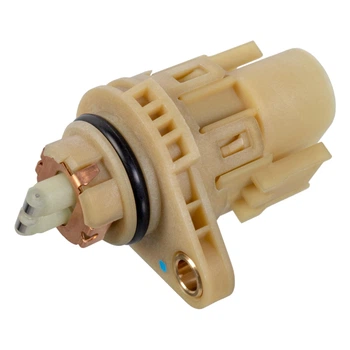

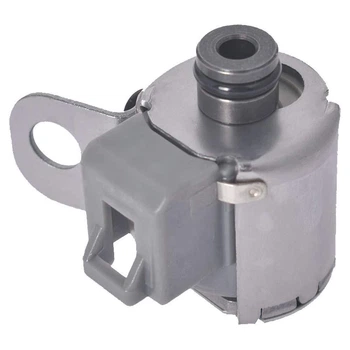

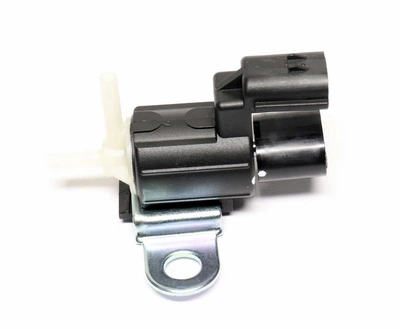

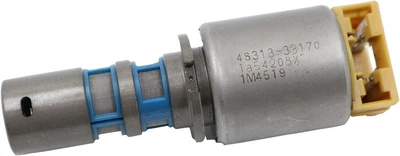

Соленоиды представляют собой электромагнитные клапаны, которые открывают или закрывают масляные каналы в гидроблоке по команде электронного блока управления (ЭБУ). По функциональному назначению они делятся на несколько групп:
- Соленоиды переключения (Shift Solenoids): отвечают непосредственно за смену передач, активируя нужные пакеты фрикционов.
- Соленоиды линейного давления (EPC): регулируют общее давление в системе в зависимости от нагрузки на двигатель и положения педали газа.
- Соленоиды блокировки гидротрансформатора (TCC): обеспечивают жесткую сцепку двигателя с трансмиссией для снижения потерь крутящего момента на высоких скоростях.
Типичные симптомы выхода из строя
Износ электромагнитных клапанов или загрязнение каналов клапанной плиты продуктами износа фрикционов напрямую отражается на поведении автомобиля. Основные индикаторы поломки:
- Ощутимые пинки, рывки или удары при переключении передач (особенно на «горячую» или при переводе селектора из P в D или R).
- Пробуксовка АКПП — обороты двигателя растут, но ускорения не происходит.
- Задержки (зависания) при переходе на повышенную или пониженную передачу.
- Переход трансмиссии в аварийный режим (движение возможно только на одной передаче, обычно третьей).
Сравнение конструктивных типов соленоидов
| Тип соленоида |
Принцип работы |
Особенности и ресурс |
| Дискретные (On/Off) |
Имеют только два положения: открыто или закрыто. |
Высокая надежность, устойчивость к грязному маслу. Ресурс часто превышает 200 тыс. км. |
| Линейные (ШИМ / PWM) |
Плавно регулируют проходное сечение канала, изменяя давление. |
Обеспечивают максимальную плавность переключений. Очень чувствительны к чистоте ATF, ресурс ниже. |
Совет эксперта: «Если АКПП начала пинаться, не спешите сразу заказывать новый гидроблок или комплект соленоидов. В 30% случаев проблема кроется в перегреве трансмиссии или критическом загрязнении масла. Сначала проверьте уровень и состояние ATF, а также промойте радиатор охлаждения коробки. Замена электроклапанов в грязной системе даст лишь кратковременный эффект, так как металлическая пыль быстро выведет новые детали из строя».
Правила подбора комплектующих
Гидроблоки и соленоиды не являются универсальными деталями. Даже на одной модели автомобиля, в зависимости от года выпуска и модификации двигателя, могут устанавливаться разные ревизии клапанных плит. Подбор осуществляется исключительно по VIN-коду транспортного средства или по оригинальному номеру, выбитому на самом корпусе гидроблока. После установки новых соленоидов или ремонта гидроблока в большинстве современных АКПП требуется процедура программной адаптации с помощью диагностического сканера.
