Крестовины карданного вала: шарниры для передачи крутящего момента под углом
Крестовина — это центральный элемент карданного шарнира, обеспечивающий гибкое соединение валов и передачу крутящего момента под постоянно изменяющимся углом. Во время движения автомобиля подвеска непрерывно отрабатывает неровности, из-за чего задний мост или редуктор смещаются относительно кузова. Именно игольчатые подшипники крестовины компенсируют эти осевые смещения, предотвращая излом трубы карданного вала и снижая нагрузку на подшипники коробки передач.
Конструктивные особенности и классификация

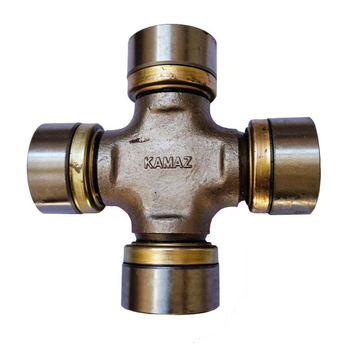

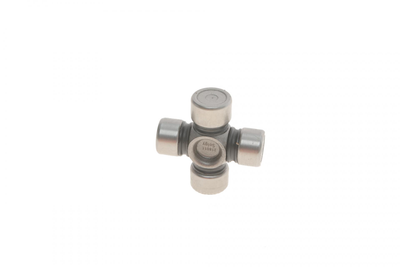

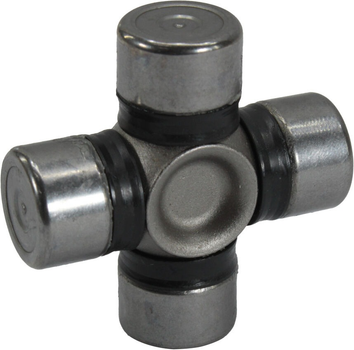

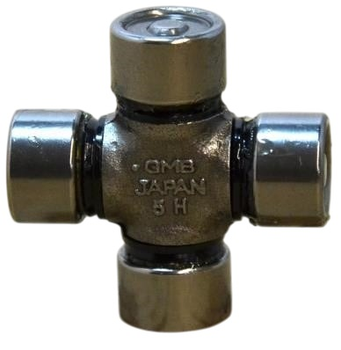

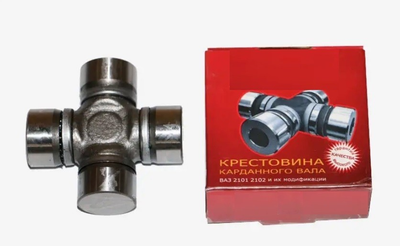

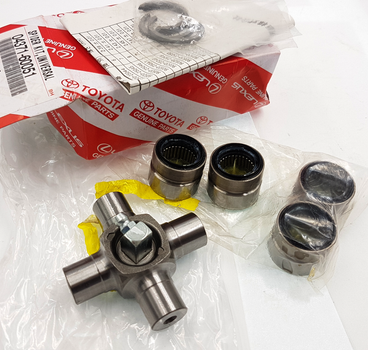

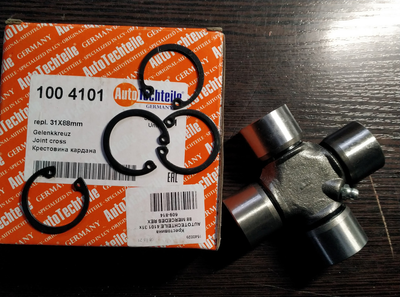

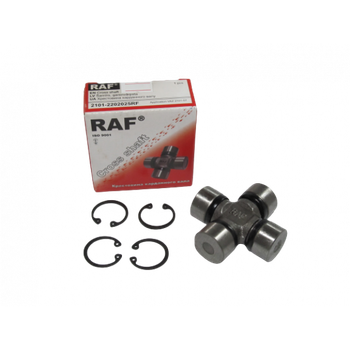

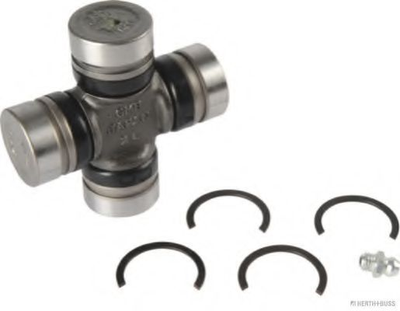

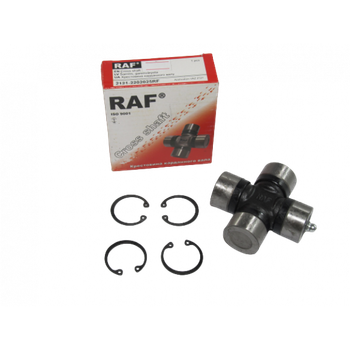

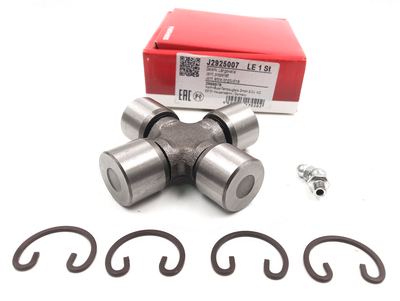

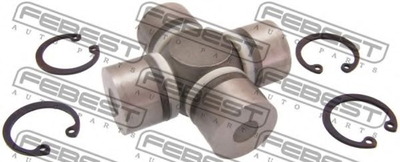

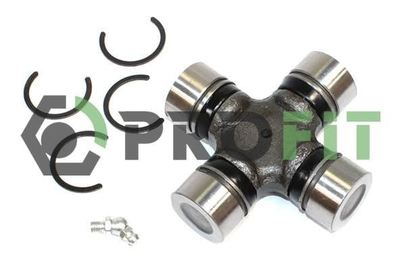

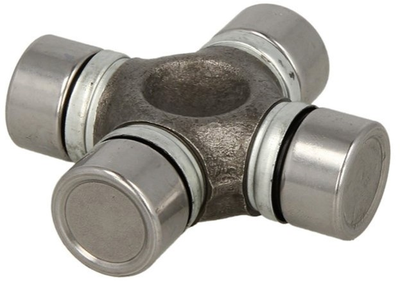

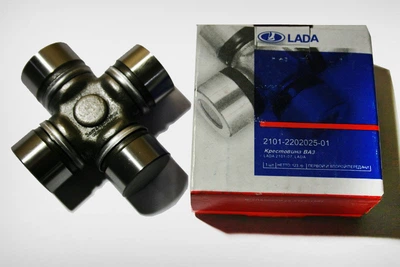

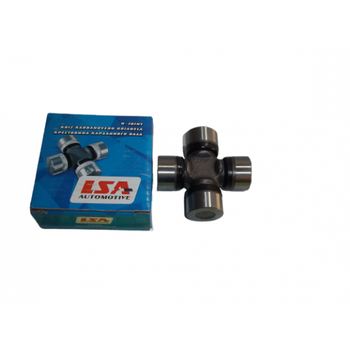

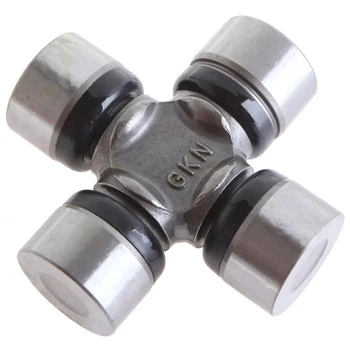

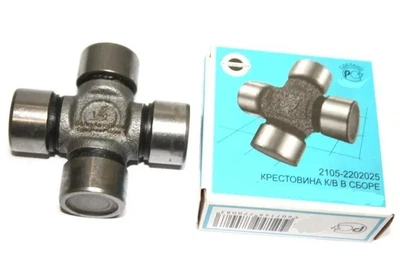

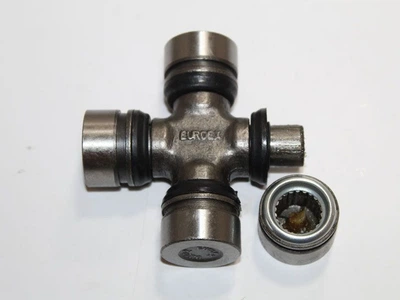

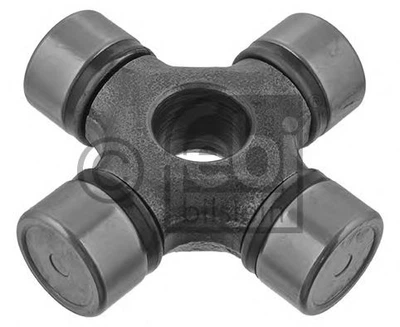

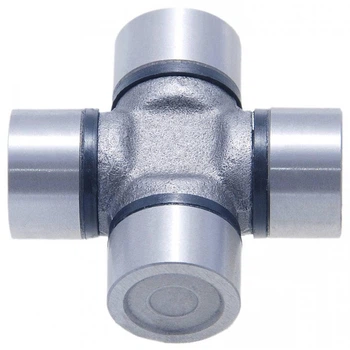

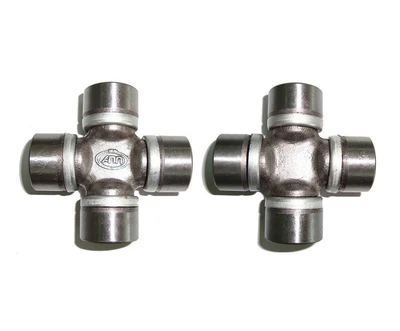

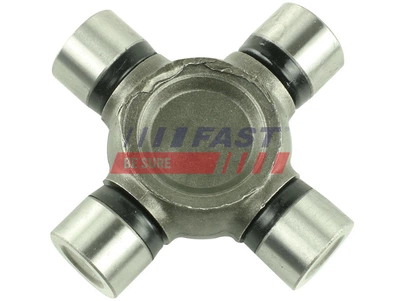

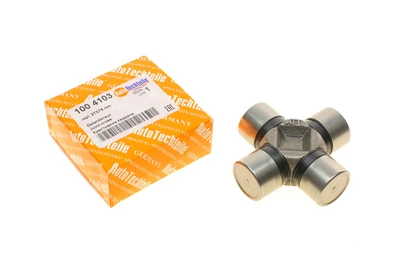

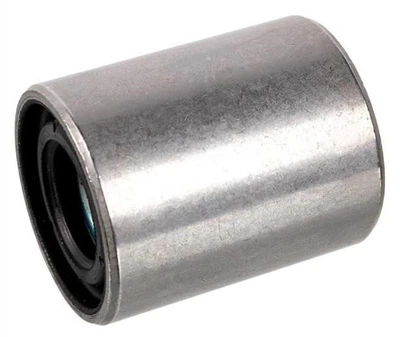

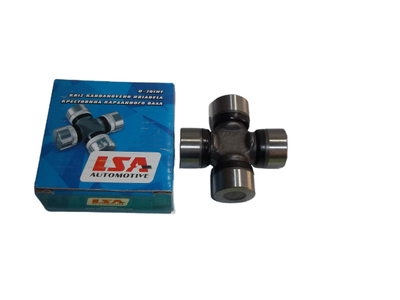

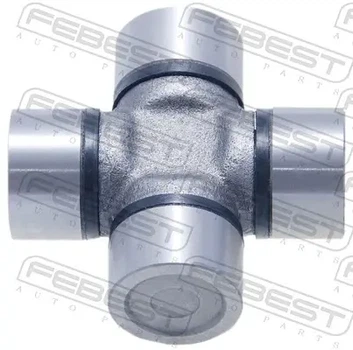

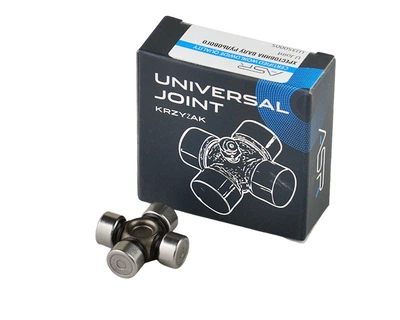

Внешне деталь представляет собой стальную крестообразную основу, на каждый из четырех шипов которой надет стакан с игольчатым подшипником. В зависимости от специфики эксплуатации, крестовины делятся на следующие виды:

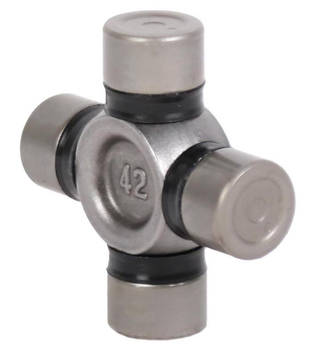

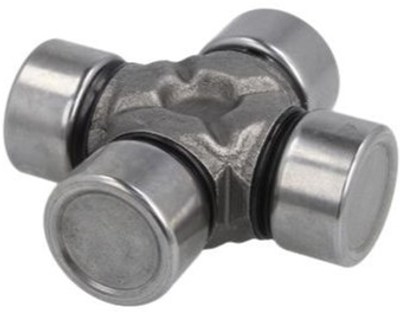

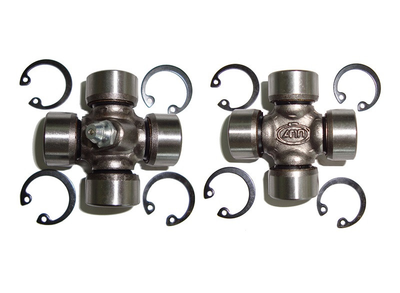

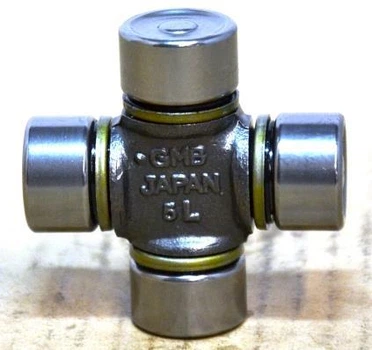

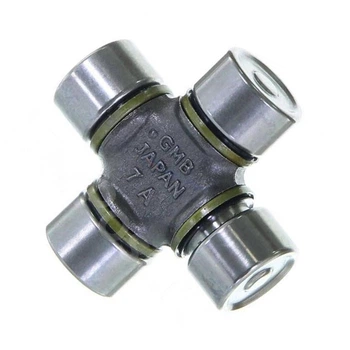

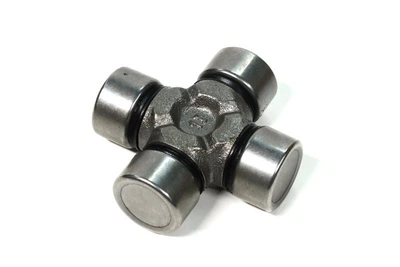

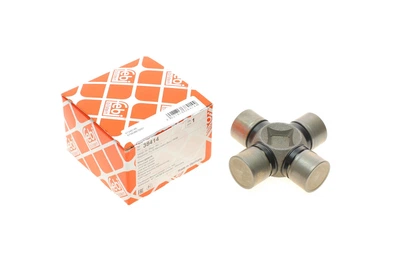

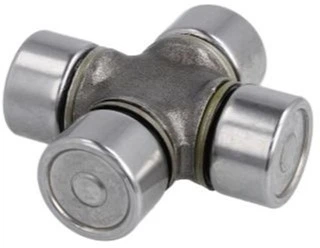

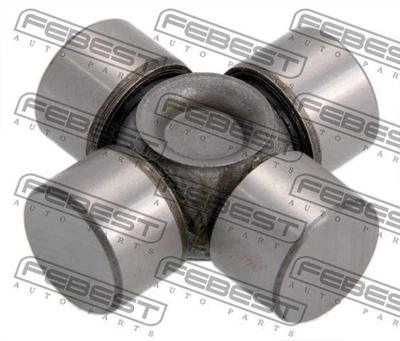

- Необслуживаемые: герметичные узлы с заложенной на заводе смазкой на весь срок службы. Отличаются высокой надежностью, но при высыхании смазки или повреждении сальника требуют полной замены.

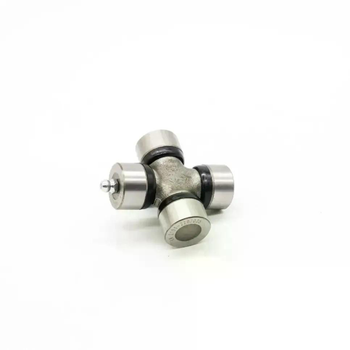

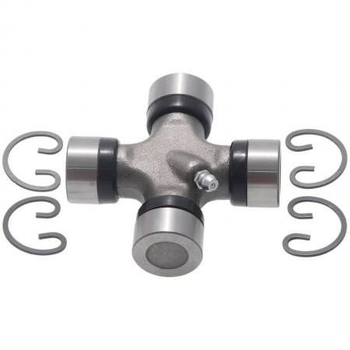

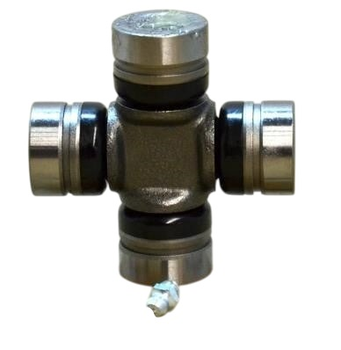

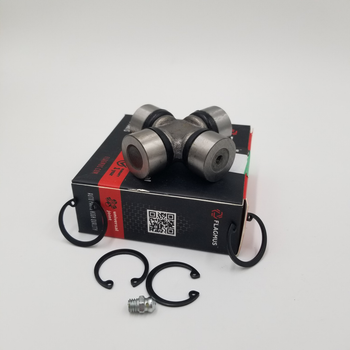

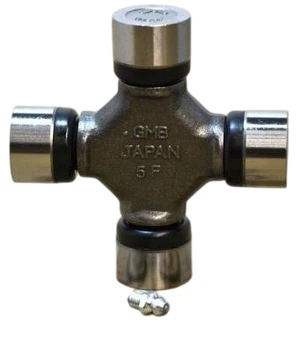

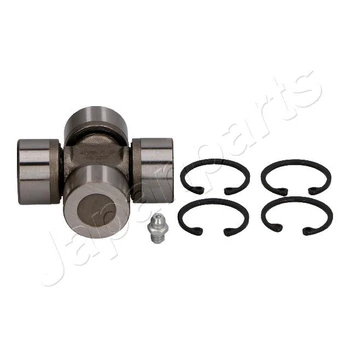

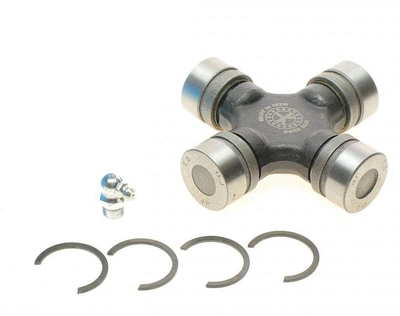

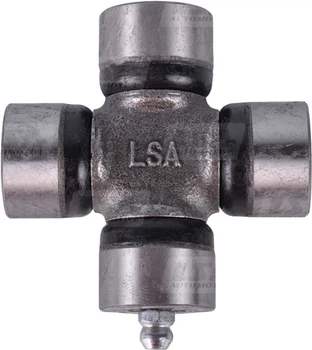

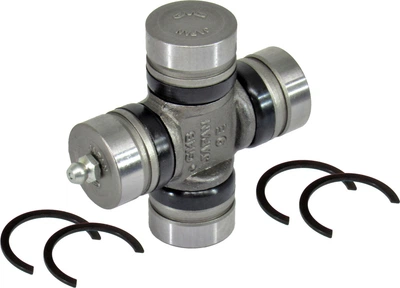

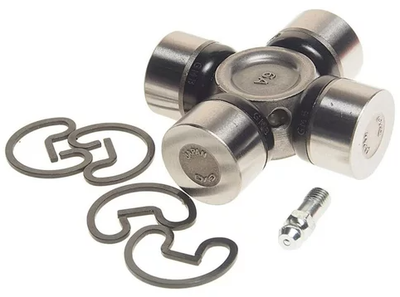

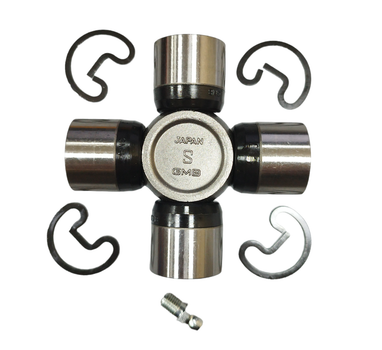

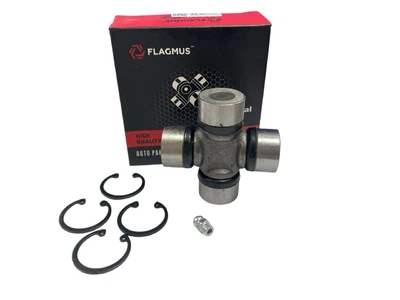

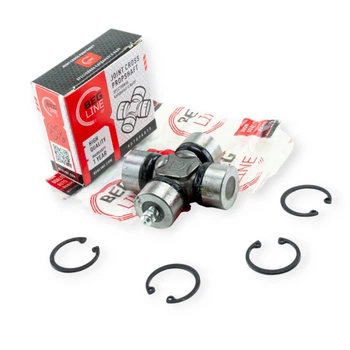

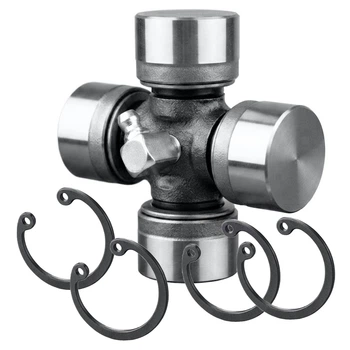

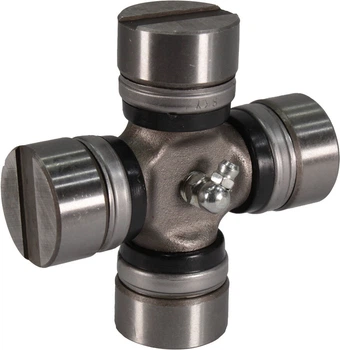

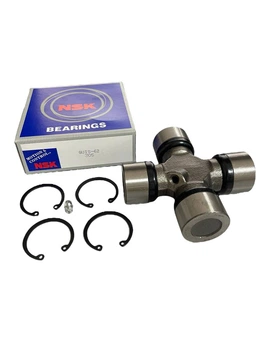

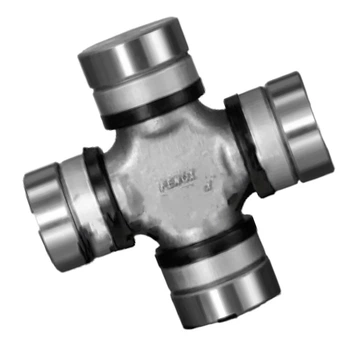

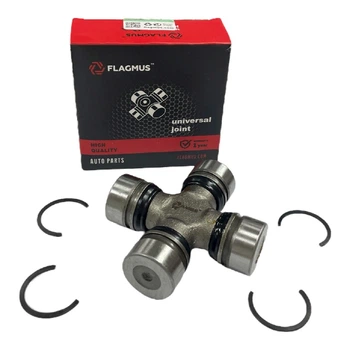

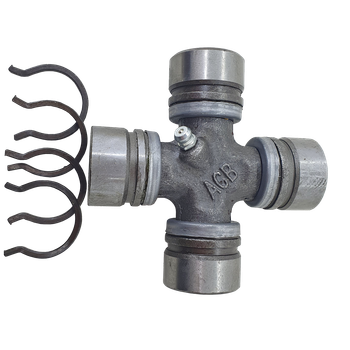

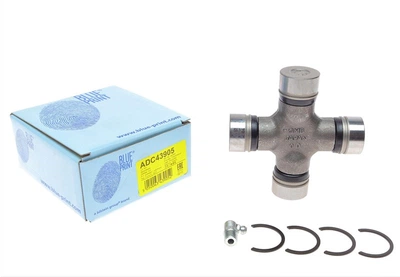

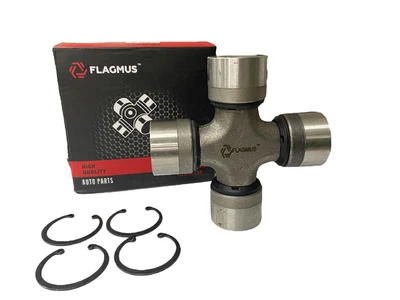

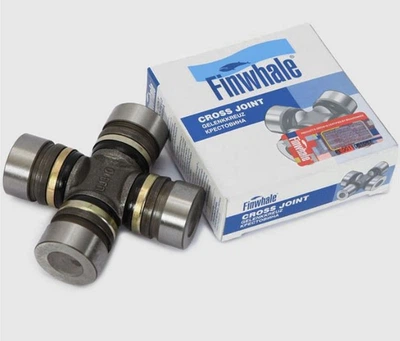

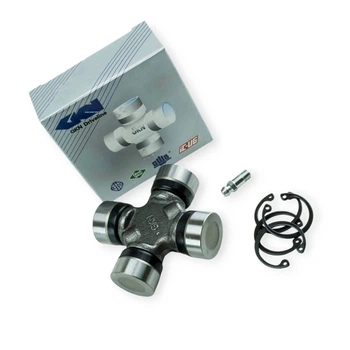

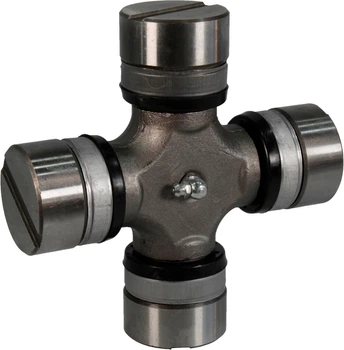

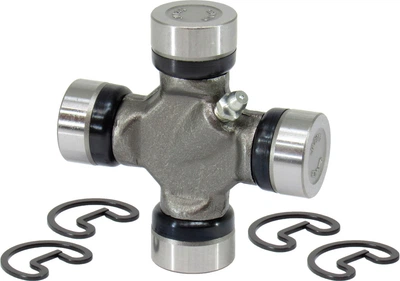

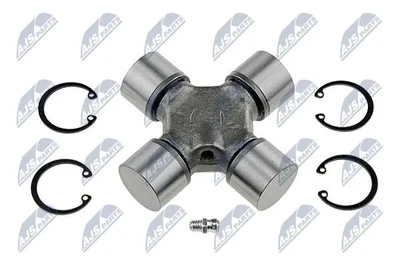

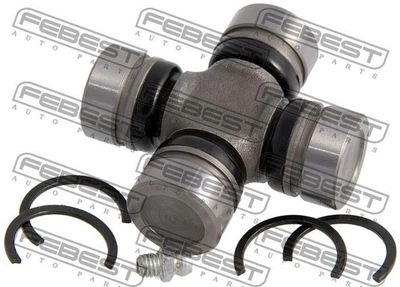

- Обслуживаемые (с пресс-масленкой): имеют специальный клапан (тавотницу) в центре или торце стакана для периодического шприцевания новой смазкой. Применяются преимущественно на коммерческом транспорте и тяжелых внедорожниках.

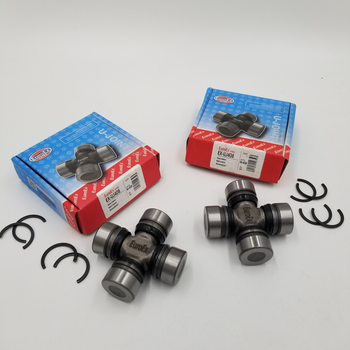

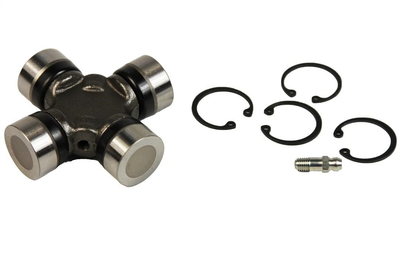

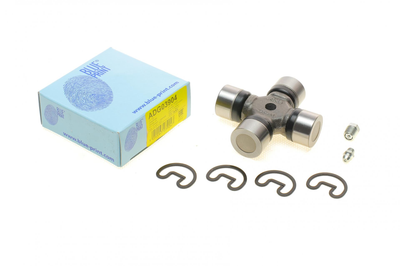

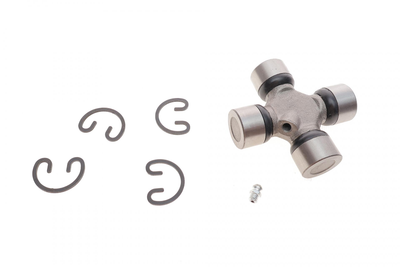

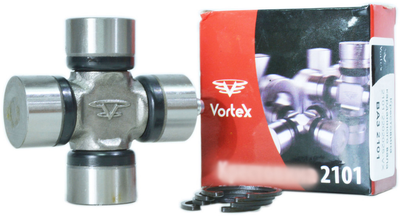

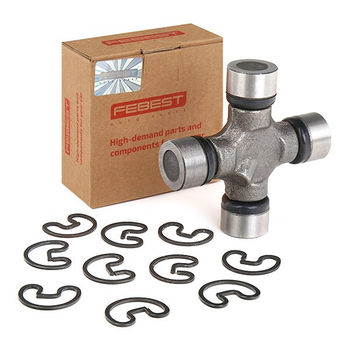

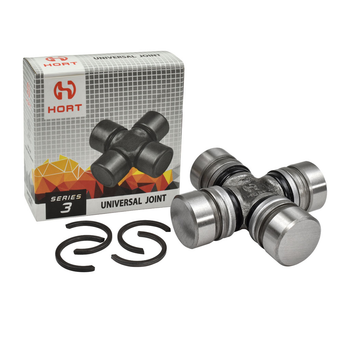

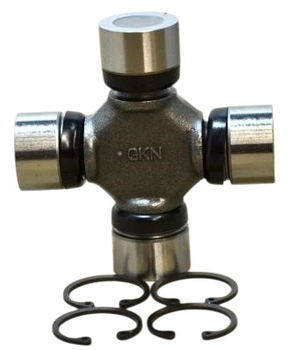

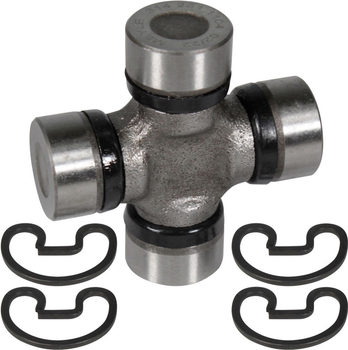

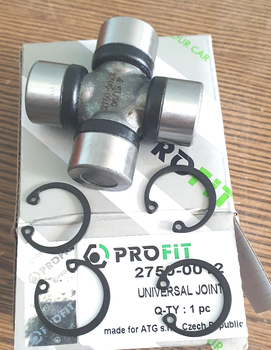

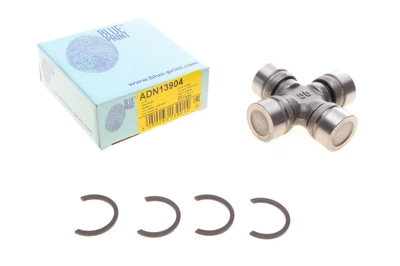

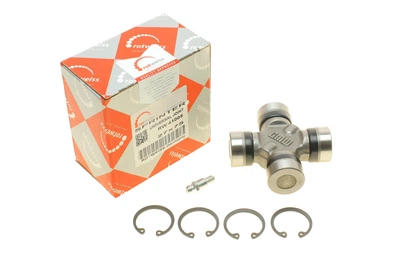

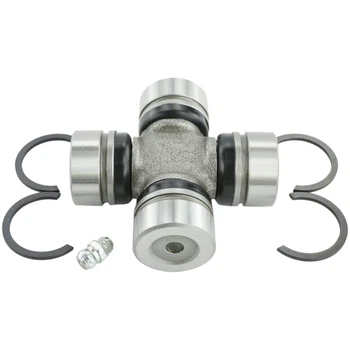

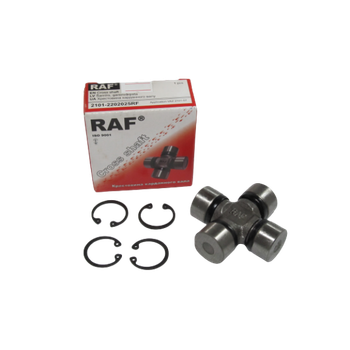

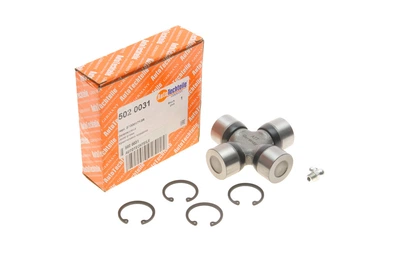

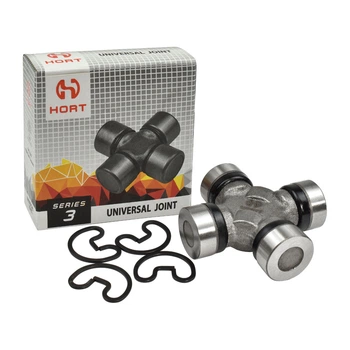

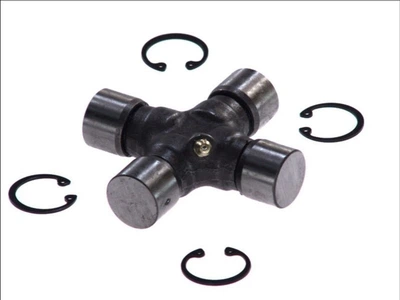

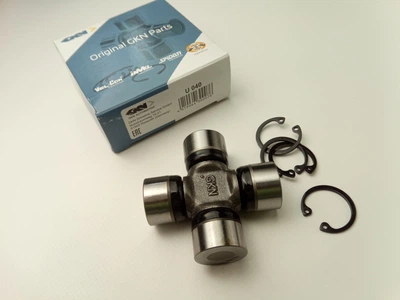

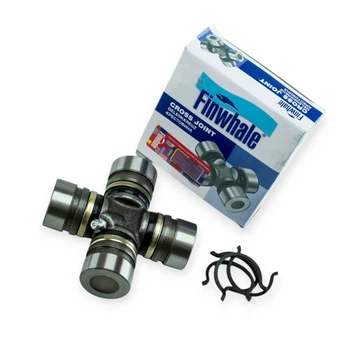

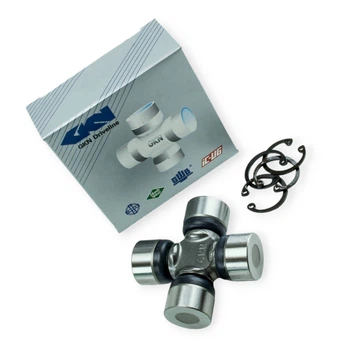

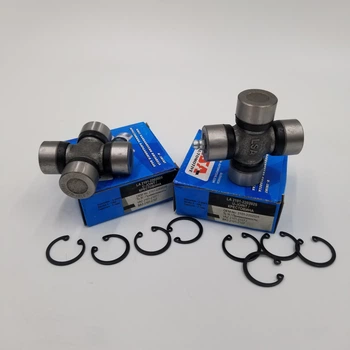

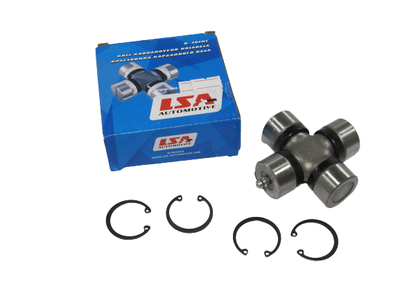

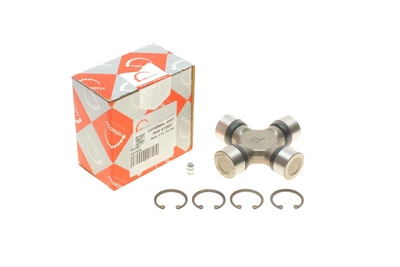

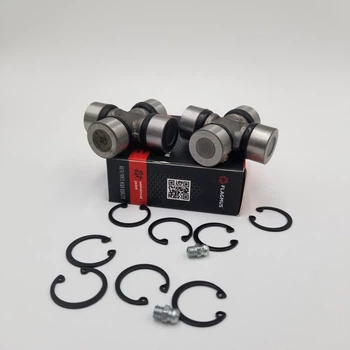

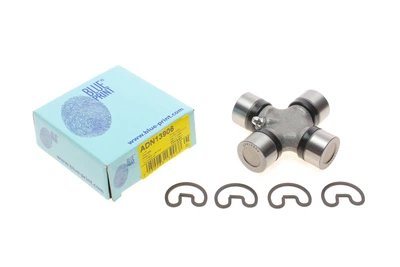

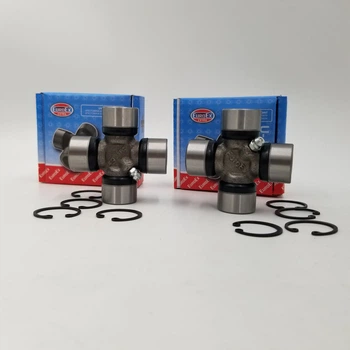

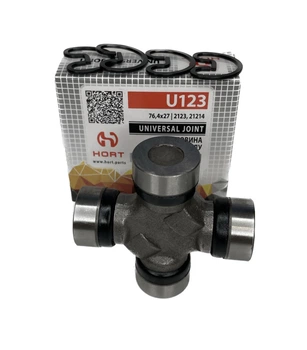

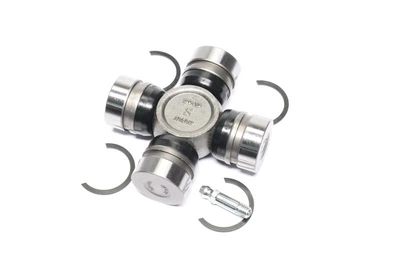

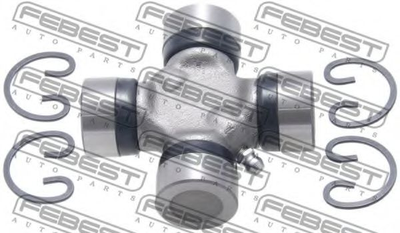

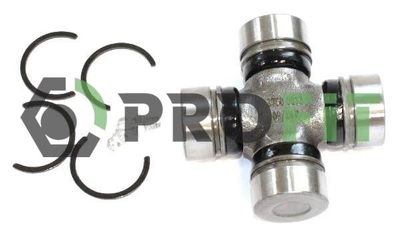

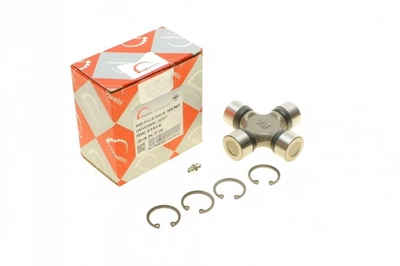

- С фиксацией стопорными кольцами: классический вариант, позволяющий легко демонтировать деталь в условиях обычного гаража. Кольца могут устанавливаться как снаружи, так и внутри проушин вилки.
- С фиксацией кернением (вальцовкой): не имеют стопорных колец, стаканы зажаты пластической деформацией металла самой вилки. Для замены требуют специального пресса и точной центровки.
Признаки износа игольчатых подшипников
Выработка металла на шипах крестовины или разрушение игольчатых роликов моментально сказывается на поведении автомобиля. Основные симптомы поломки:
- Отчетливый металлический лязг или жесткий звонкий удар (щелчок) из-под днища в момент включения передачи (D или R) или при резком нажатии на педаль акселератора.
- Ритмичный скрип или писк, который усиливается при наборе скорости и исчезает при движении накатом (свидетельствует о полном высыхании смазки и ржавчине внутри стаканов).
- Выраженная вибрация по кузову на скоростях от 60 до 90 км/ч, вызванная радиальным люфтом разбитого подшипника и нарушением балансировки кардана.
- Следы ржавой пыли вокруг уплотнительных манжет (сальников) стаканов крестовины при визуальном осмотре на эстакаде.
Сравнение обслуживаемых и необслуживаемых крестовин
| Характеристика |
Необслуживаемая крестовина |
Обслуживаемая (с пресс-масленкой) |
| Устойчивость корпуса |
Максимальная (цельнометаллический корпус без каналов) |
Сниженная (внутренние каналы для смазки делают деталь более хрупкой на скручивание) |
| Срок службы |
Регламентирован ресурсом заводской смазки и сальников |
Практически неограничен при условии регулярного шприцевания (каждые 10 тыс. км) |
| Защита от воды |
Высокая (заводские уплотнения рассчитаны на весь срок) |
Вода вытесняется шприцеванием после каждого глубокого брода (важно для оффроуда) |
Совет эксперта: «Никогда не выбивайте старую крестовину молотком при самостоятельной замене. Удары кувалдой неизбежно приводят к микродеформации проушин вилки карданного вала (они сгибаются внутрь). После такой "разборки" новая крестовина зажмется криво, ее подшипники будут работать с перекосом и сгорят буквально за несколько тысяч километров. Используйте только специализированный винтовой съемник или гидравлический пресс».
Критерии правильного выбора запчасти
Подбор крестовины осуществляется строго по VIN-коду автомобиля или по физическим размерам снятой детали. Если вы подбираете узел по размерам, необходимо штангенциркулем измерить два параметра с точностью до десятых долей миллиметра: наружный диаметр подшипникового стакана и общую габаритную длину крестовины по краям противоположных стаканов. При выборе обслуживаемой модели обращайте внимание на расположение масленки — на некоторых компактных карданах масленка в торце шипа может упираться в вилку, делая шприцевание невозможным.
