Эластичные муфты: гашение вибраций и защита карданной передачи

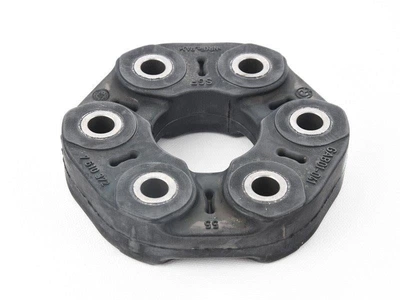

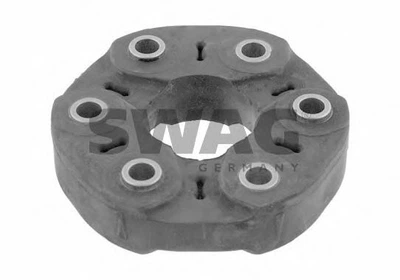

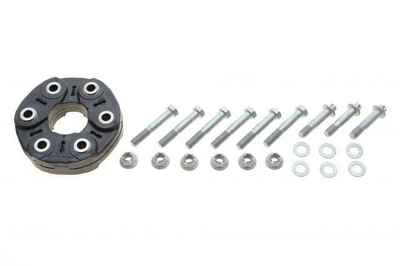

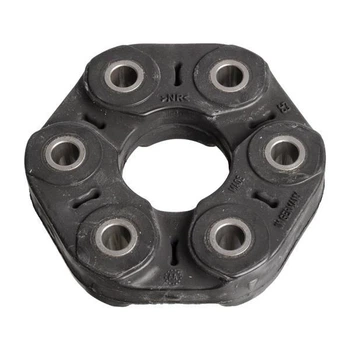

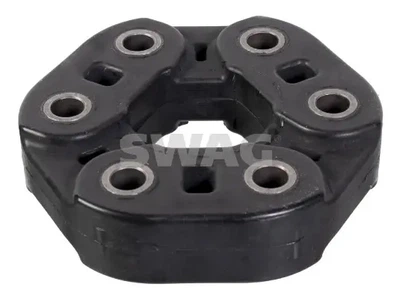

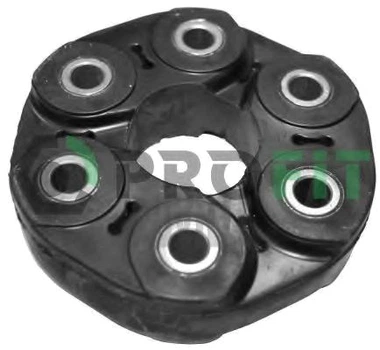

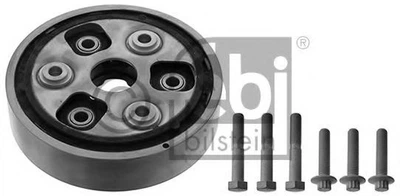

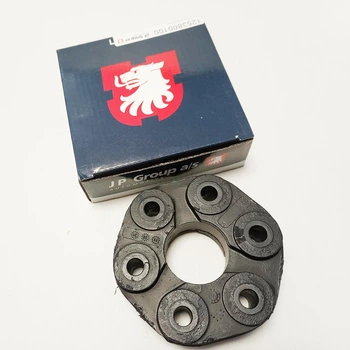

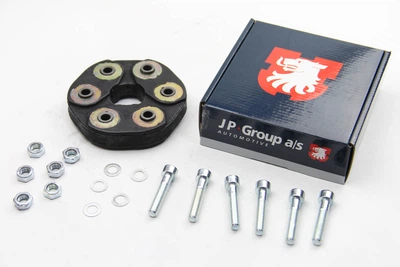

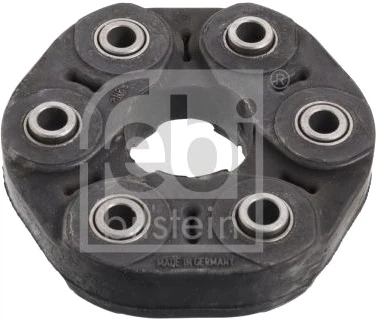

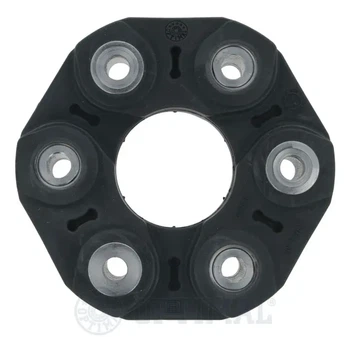

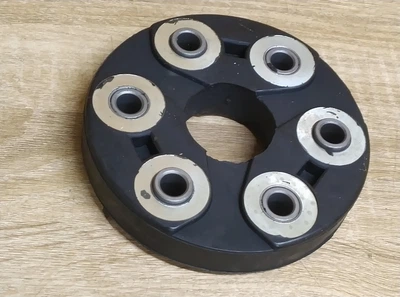

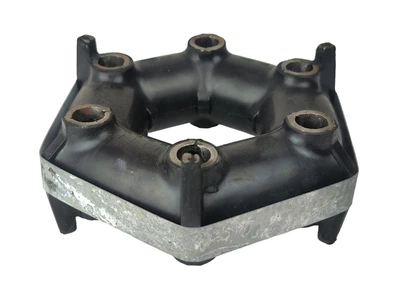

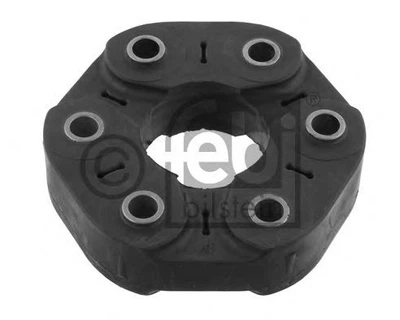

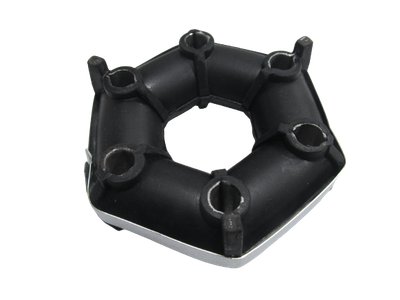

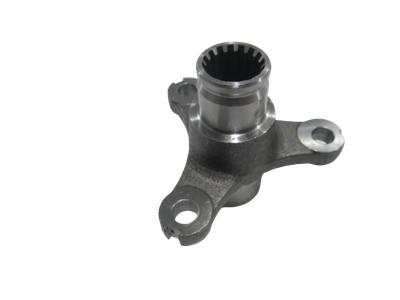

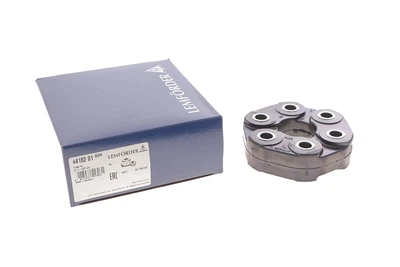

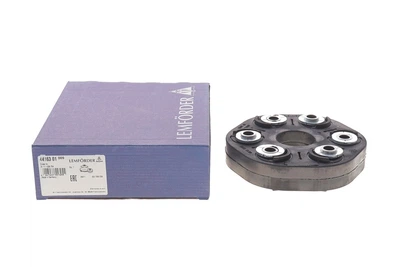

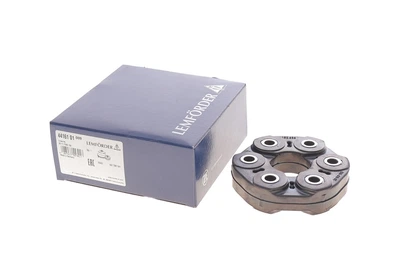

Эластичная муфта (часто называемая муфтой Губо) — это важнейший демпфирующий элемент трансмиссии заднеприводных и полноприводных автомобилей. Она устанавливается между фланцем коробки передач и карданным валом, а иногда и перед задним редуктором. Ее главная задача заключается в поглощении пиковых крутильных ударов при резком старте или переключении передач, а также в компенсации незначительных угловых смещений валов. Качественная муфта сохраняет акустический комфорт в салоне и защищает металлические элементы агрегатов от преждевременного разрушения.
Конструктивные особенности демпфера

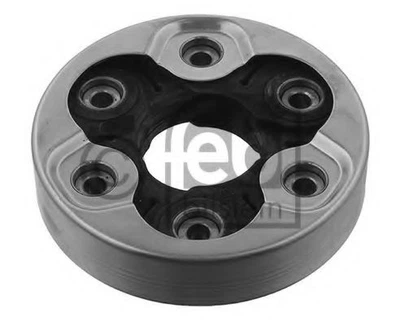

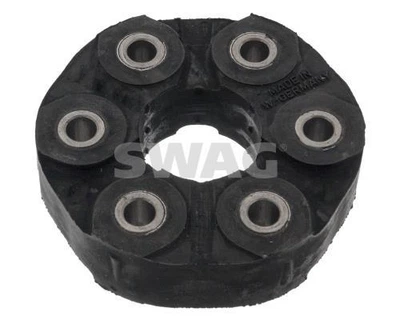

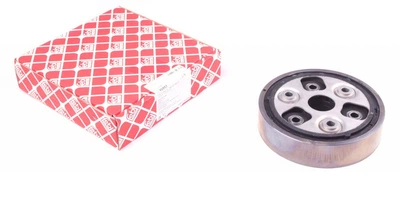

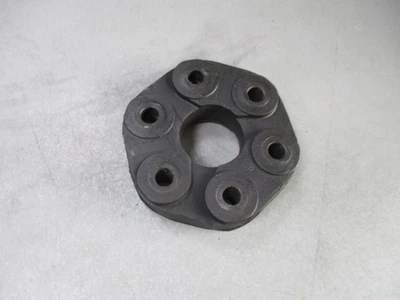

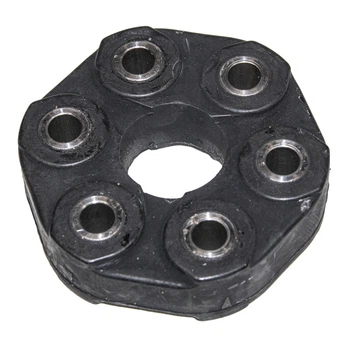

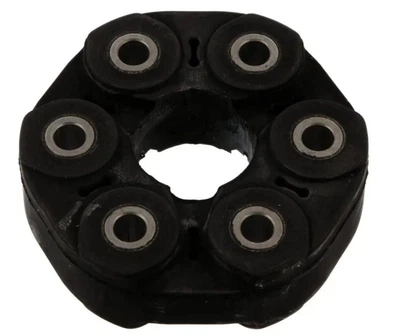

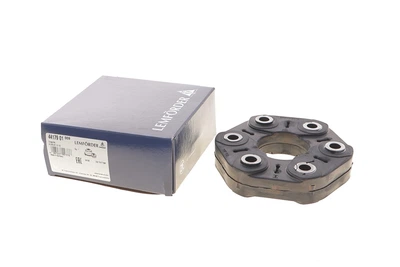

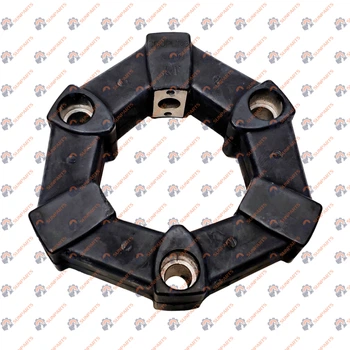

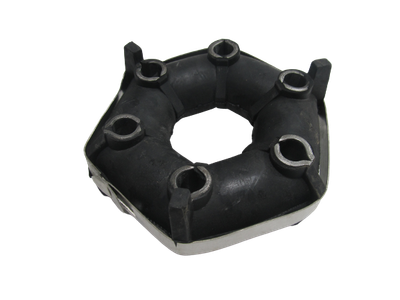

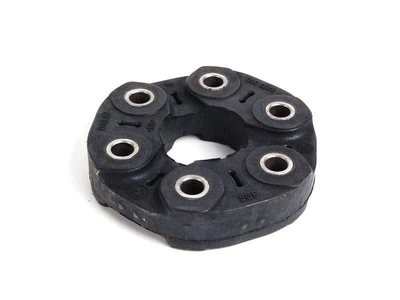

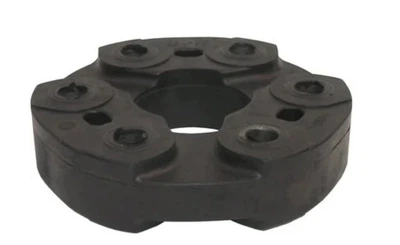

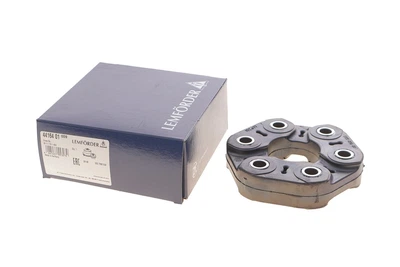

Эластичная муфта работает в агрессивной среде, подвергаясь колоссальным скручивающим нагрузкам, перепадам температур и воздействию дорожной грязи. Конструктивно этот узел состоит из следующих компонентов:
- Толстый слой специальной вулканизированной резины или полиуретана, выступающий основным гасителем колебаний.
- Армирующий внутренний корд из прочных капроновых или кевларовых нитей, который предотвращает разрыв узла центробежными силами на высоких оборотах.

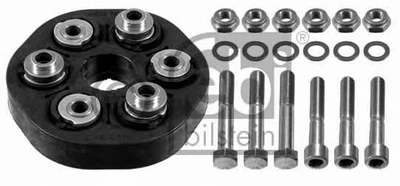

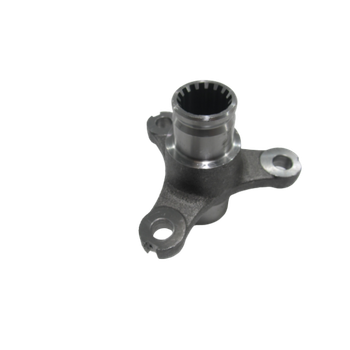

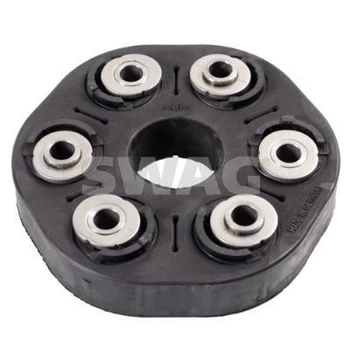

- Металлические закладные втулки под крепежные болты, обеспечивающие жесткую и надежную фиксацию на фланцах КПП и кардана.
- Встроенная или отдельная центрирующая втулка, отвечающая за строгую соосность карданного вала и выходного вала трансмиссии.
Признаки критического износа муфты
Езда с порванной эластичной муфтой смертельно опасна: отрыв карданного вала на скорости приводит к полному разрушению днища кузова и картера коробки передач. На износ демпфера указывают следующие симптомы:
- Глухие удары (толчки) в районе центрального тоннеля при включении передачи (особенно при переводе селектора АКПП в режимы D или R).
- Ощутимая вибрация по всему кузову при интенсивном разгоне, которая заметно снижается при выходе на равномерную крейсерскую скорость.

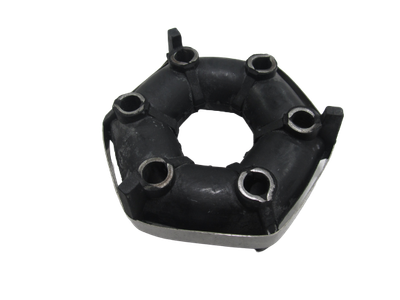

- Визуальные глубокие трещины в резине, отслоение демпфера от металлических закладных втулок или торчащие капроновые нити корда (выявляется при осмотре на подъемнике).
- Скрип или скрежет металла при трогании с места (возникает на последней стадии износа, когда резина полностью разрушена и фланцы бьются друг о друга).
Сравнение материалов изготовления муфт
| Материал демпфера |
Преимущества |
Недостатки и особенности |
| Вулканизированная резина (OEM-стандарт) |
Максимальный акустический комфорт, идеальное гашение мелкой вибрации и рывков. |
Боится попадания трансмиссионного и моторного масла, подвержена старению и рассыханию со временем. |
| Полиуретан (усиленный тюнинг) |
Исключительная механическая прочность, не боится агрессивной химии, масел и реагентов. |
Повышенная жесткость, возможна трансляция мелкого зуда от трансмиссии на кузов автомобиля. |
Совет эксперта: «При монтаже эластичной муфты обязательно обращайте внимание на метки направления. На торце обоймы почти всегда есть выштампованные стрелки. Они должны указывать на лапы фланца (туда, куда вставляется болт). Если поставить муфту задом наперед, армированный корд внутри резины будет работать на излом, и деталь разорвет буквально за несколько тысяч километров. Также помните: при затягивании крепежа крутить нужно исключительно гайку. Вращение шляпки болта по поверхности муфты моментально срывает внутренние металлические втулки с резины».
Критерии правильного выбора детали

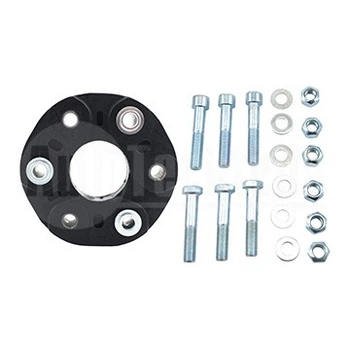

Эластичные муфты подбираются строго по VIN-коду транспортного средства. Визуальное сходство деталей обманчиво: муфты отличаются наружным и внутренним диаметром, толщиной, разболтовкой (PCD) и жесткостью самой резины, рассчитанной под конкретный крутящий момент двигателя. Установка слишком мягкой муфты от маломощного мотора на мощный автомобиль приведет к ее быстрому обрыву. В комплекте с новой муфтой специалисты рекомендуют всегда приобретать новые самоконтрящиеся гайки и болты, так как старый крепеж испытывает усталостные нагрузки на срез.
