Приводные валы (полуоси): надежная передача крутящего момента на колеса

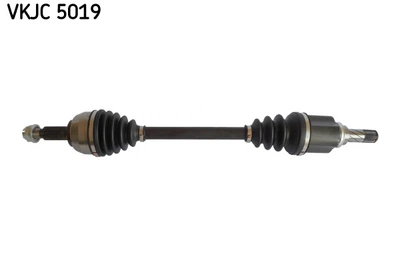

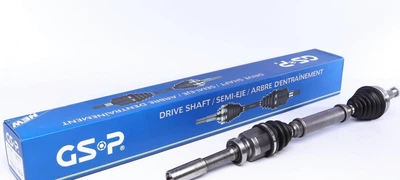

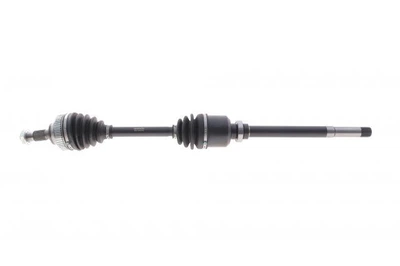

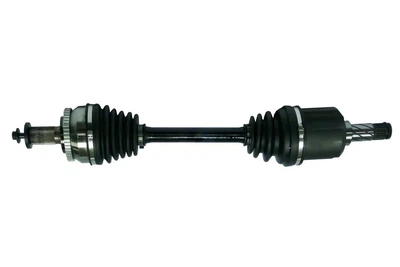

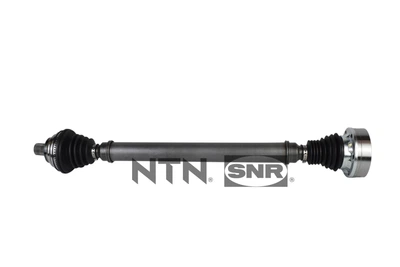

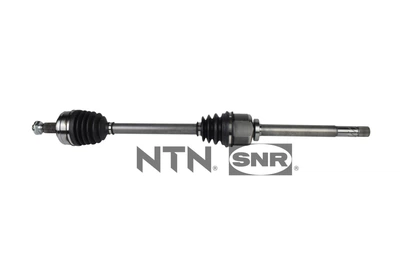

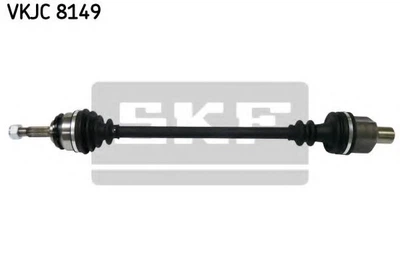

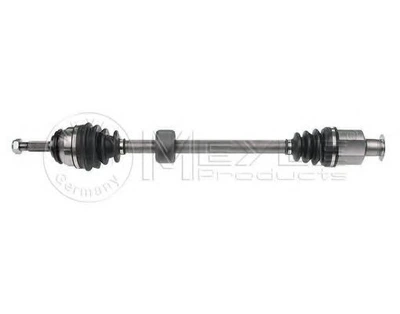

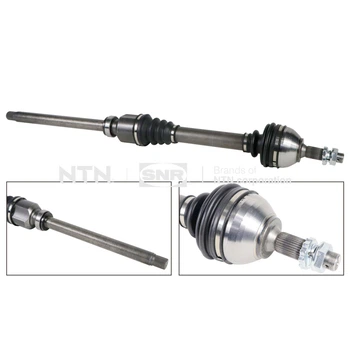

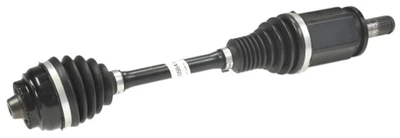

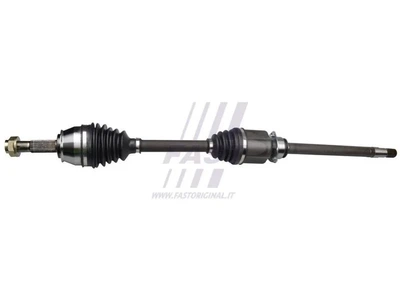

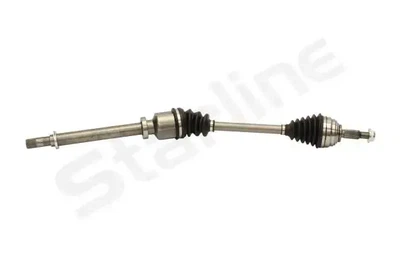

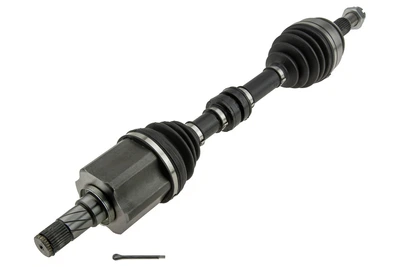

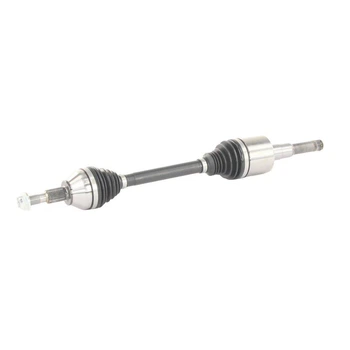

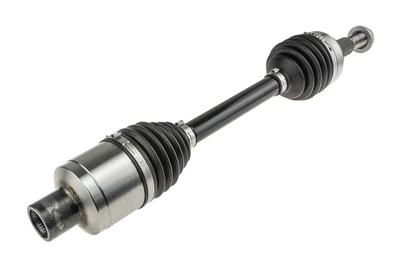

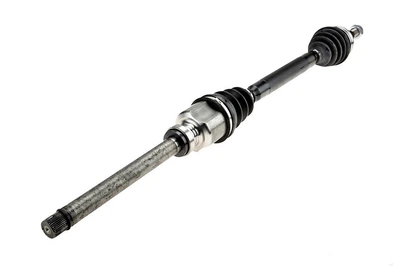

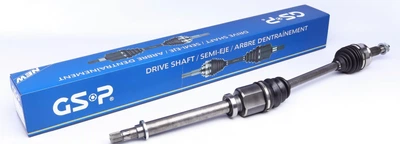

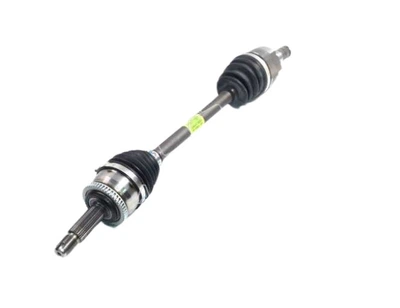

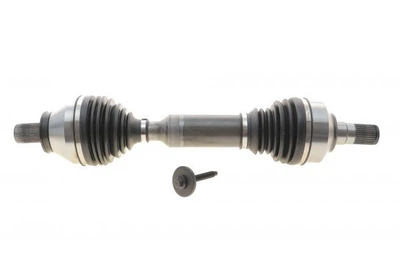

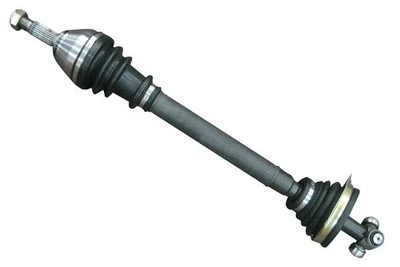

Приводной вал (полуось) в сборе — это ключевой силовой элемент трансмиссии, который отвечает за передачу вращения от коробки передач или редуктора непосредственно к ведущим колесам автомобиля. Этот узел постоянно работает в условиях колоссальных скручивающих нагрузок, перепадов температур и агрессивного воздействия окружающей среды. От геометрической целостности и балансировки вала зависит не только способность автомобиля двигаться, но и безопасность на высоких скоростях.

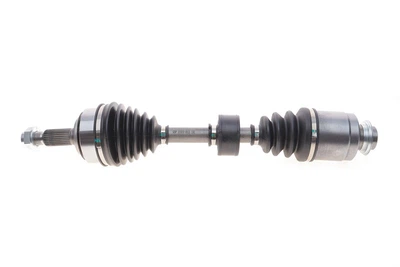

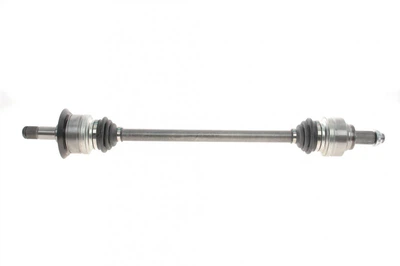

Конструкция и основные элементы приводного вала
Полуось представляет собой не просто кусок металла, а сложный кинематический механизм. Приобретение вала в сборе гарантирует идеальную совместимость и балансовку всех его составляющих:

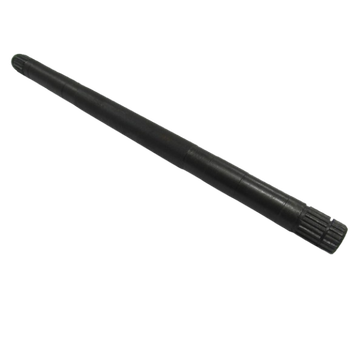

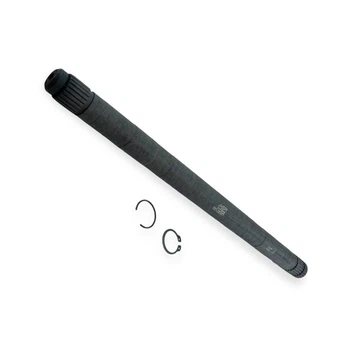

- Стержень вала: основа конструкции, передающая крутящий момент. Может быть цельнометаллическим или полым (трубчатым) для снижения неподрессоренной массы автомобиля.
- Внутренний ШРУС: соединяется с трансмиссией и компенсирует продольные перемещения вала при работе подвески на неровностях.

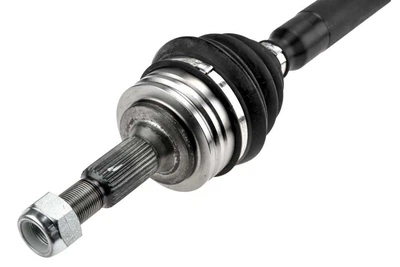

- Наружный ШРУС: соединяется со ступицей и обеспечивает передачу вращения при различных углах поворота управляемых колес.

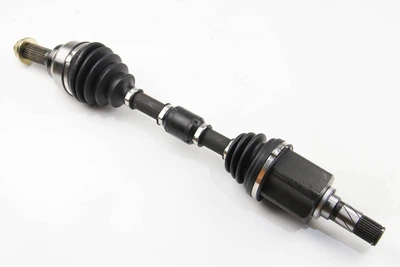

- Динамический демпфер: резинометаллический балансир, закрепленный на самом стержне (встречается не на всех моделях). Он гасит резонансные крутильные колебания на определенных скоростях.
Признаки неисправности полуоси в сборе
Замена приводного вала целиком часто целесообразнее замены отдельных ШРУСов, особенно если автомобиль имеет большой пробег. На критический износ узла указывают следующие симптомы:
- Сильная поперечная вибрация всего кузова при разгоне, которая моментально исчезает, если отпустить педаль газа.
- Громкий металлический хруст, щелчки или удары при прохождении поворотов под нагрузкой.
- Выраженный осевой или радиальный люфт стержня при диагностике на подъемнике.
- Механическая деформация самого вала (погнутость) после попадания в глубокую яму или ДТП.
Сравнение типов стержней приводных валов
| Тип конструкции |
Особенности и применение |
Устойчивость к нагрузкам |
| Сплошной (цельнометаллический) |
Классическое решение для большинства бюджетных и среднеценовых автомобилей. Обладает большим весом. |
Отлично выдерживает ударные нагрузки, но при критическом усилии может скручиваться винтом. |

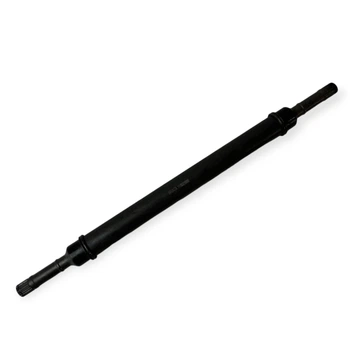

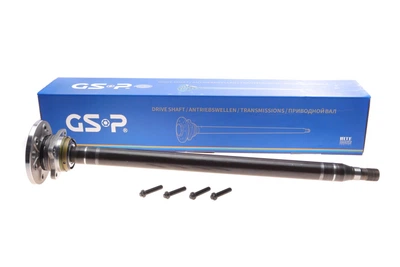

| Полый (трубчатый) |
Применяется в современных авто и спорткарах для снижения веса и улучшения динамики. |
Обладает более высокой торсионной жесткостью (сопротивлением на скручивание), но боится точечных ударов (вмятин). |
Совет эксперта: «Если вы покупаете неоригинальный приводной вал в сборе, обязательно обратите внимание на наличие резинового демпфера (балансира) на стержне. Часто производители аналогов экономят и не ставят его. Если на вашем старом заводском валу этот грузик был, его отсутствие на новой полуоси может привести к необъяснимой гудящей вибрации на скоростях 80-100 км/ч. В таком случае аккуратно снимите демпфер со старого вала и перенесите на новый, предварительно до миллиметра замерив расстояние его посадки от края».
Критерии выбора полуоси

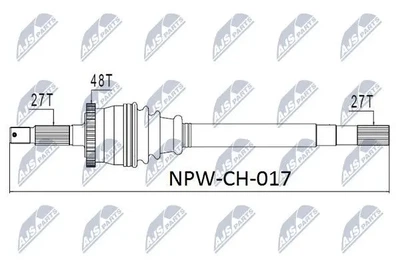

Приводные валы абсолютно не универсальны. Различия кроются в длине самого стержня (даже на левой и правой стороне одного автомобиля длина разная), количестве шлицев на внутреннем и наружном шарнирах, а также в диаметре посадочного места под сальник КПП. Подбор детали необходимо осуществлять исключительно по VIN-коду транспортного средства. Дополнительно следует убедиться в наличии зубчатого или магнитного кольца ABS на корпусе наружного ШРУСа, если ваша тормозная система использует такие датчики.
