Шестерни и синхронизаторы КПП: компоненты для безупречного переключения передач
В механических и роботизированных коробках передач изменение скорости и тягового усилия происходит за счет зацепления шестерен с разным количеством зубьев. Однако валы коробки вращаются с разными скоростями, и для того, чтобы соединить их без разрушительного металлического удара, применяются синхронизаторы. Они предварительно выравнивают угловые скорости вала и свободно вращающейся шестерни за счет силы трения, обеспечивая мягкое, бесшумное и комфортное включение нужной передачи.
Основные элементы механизма переключения

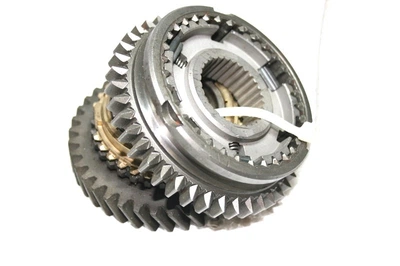

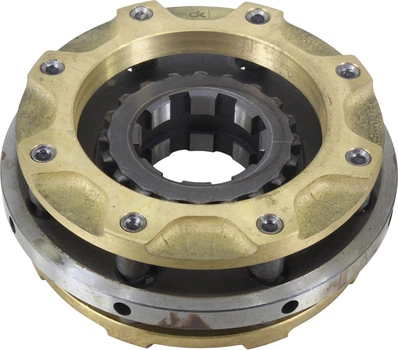

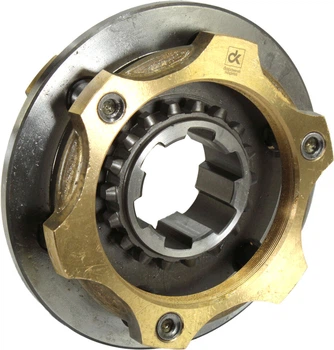

Синхронизатор и блок шестерен работают как единая кинематическая система. Для капитального ремонта или восстановления отдельной передачи могут потребоваться следующие детали:

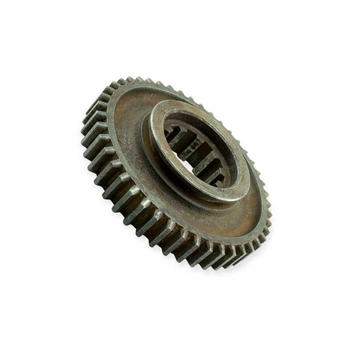

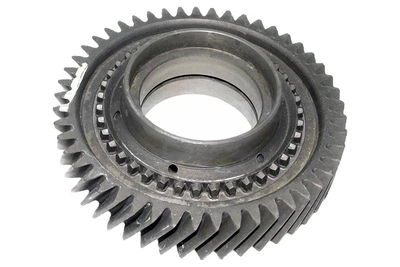

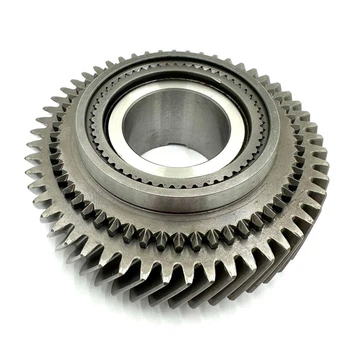

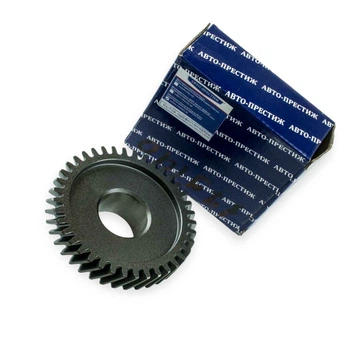

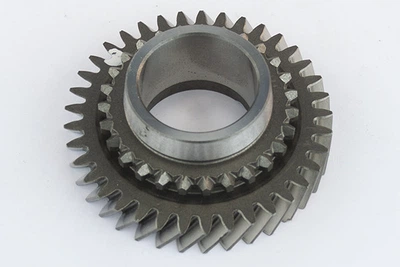

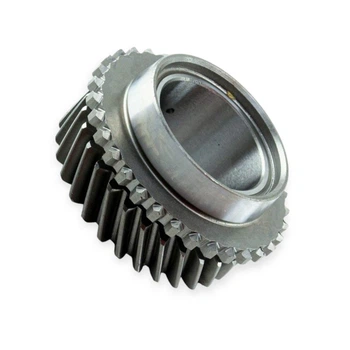

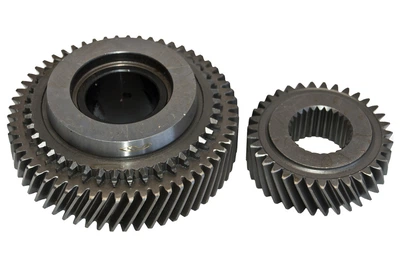

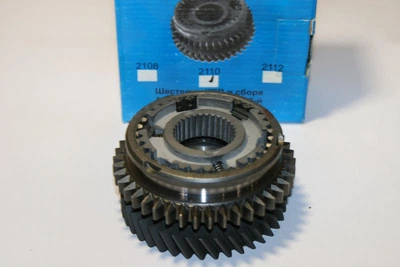

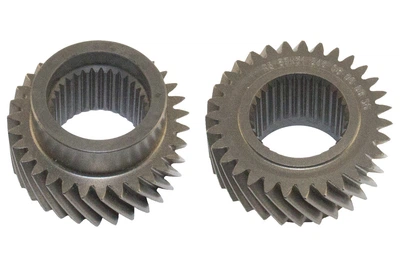

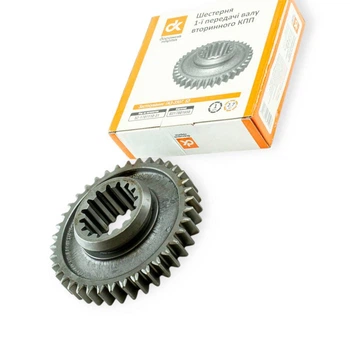

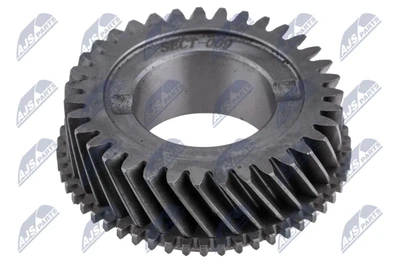

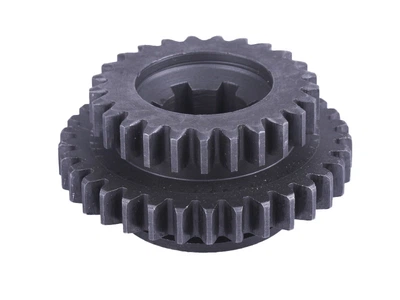

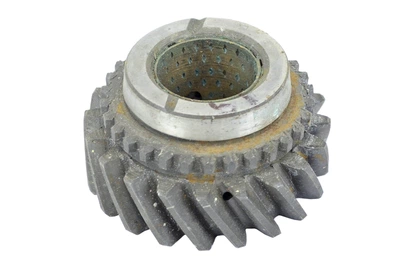

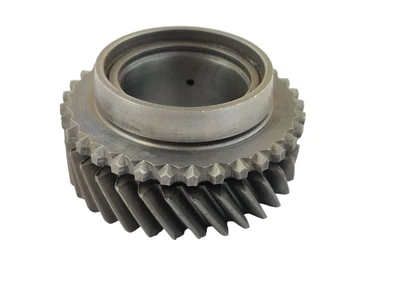

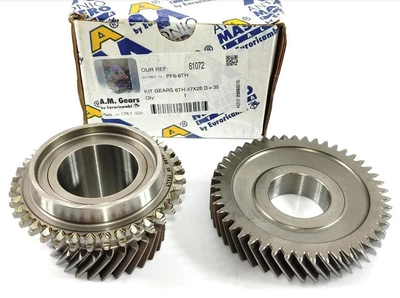

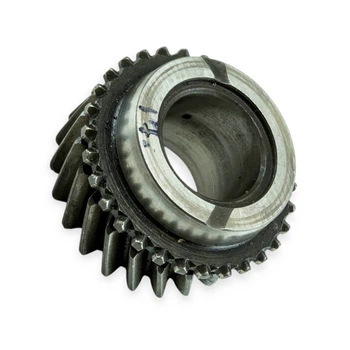

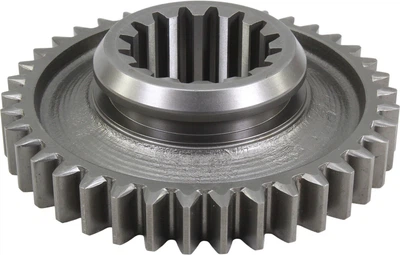

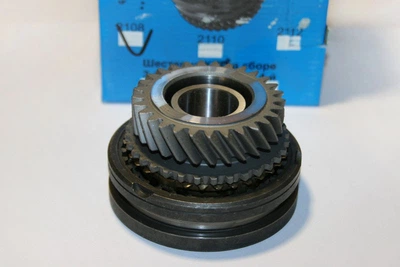

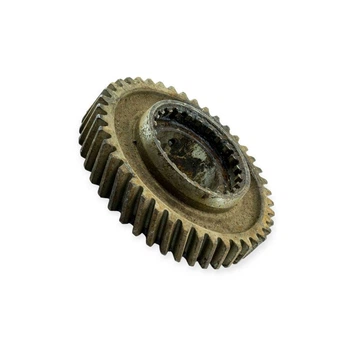

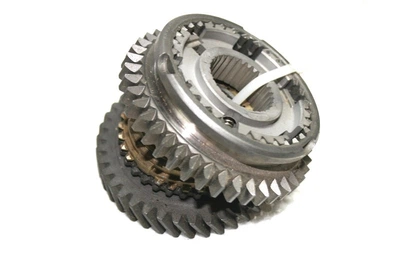

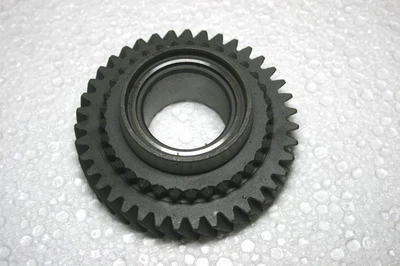

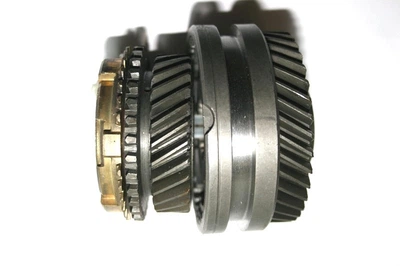

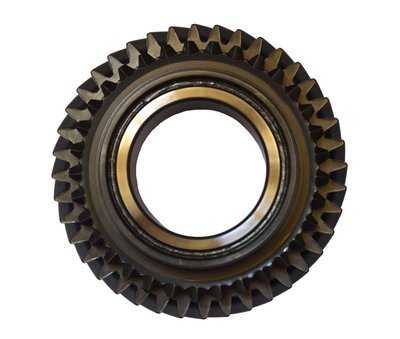

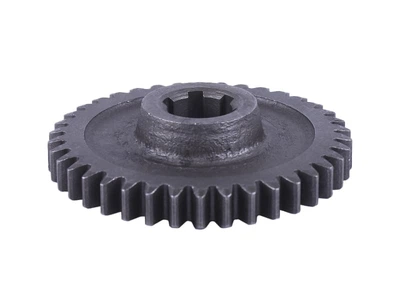

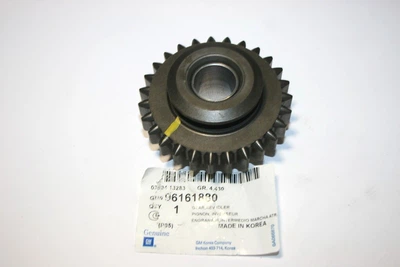

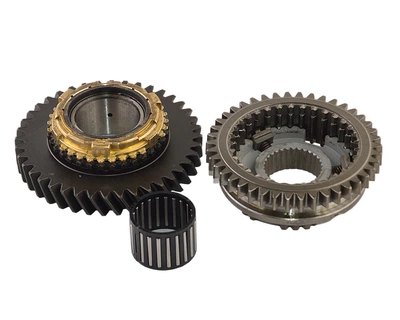

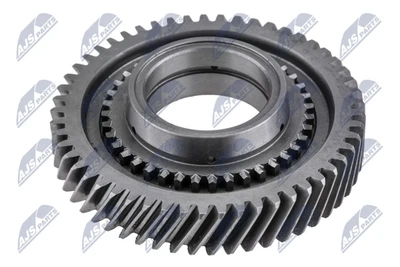

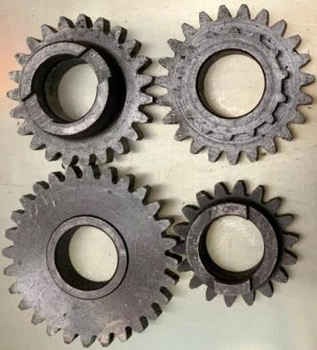

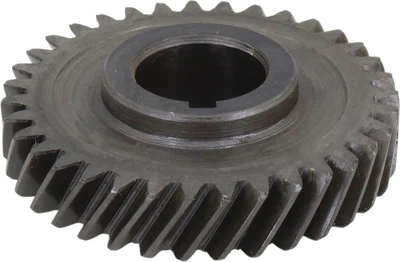

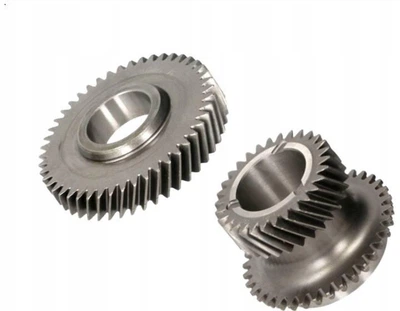

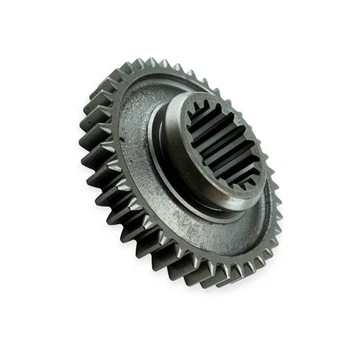

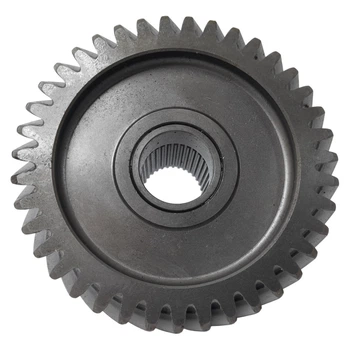

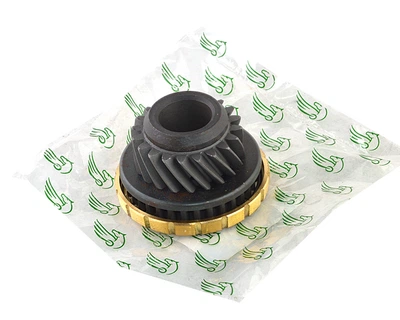

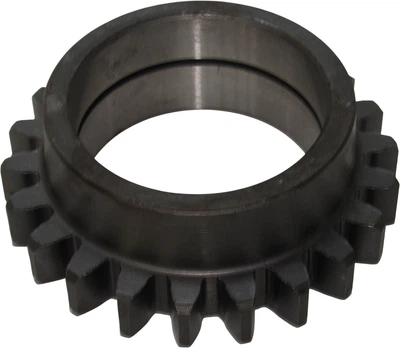

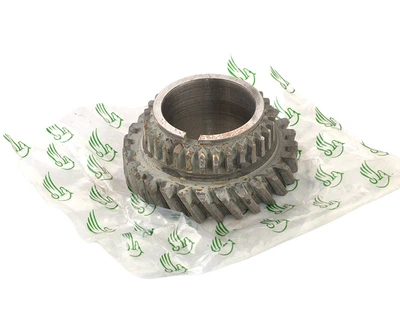

- Ведущие и ведомые шестерни: стальные колеса с косыми или прямыми зубьями, которые постоянно находятся в зацеплении и передают крутящий момент. На их боковой поверхности расположен зубчатый венец для соединения с муфтой.

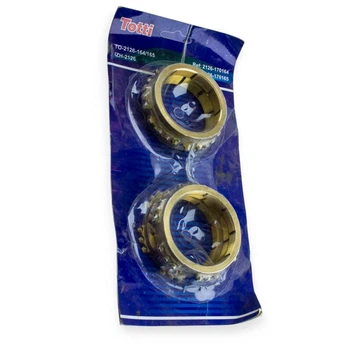

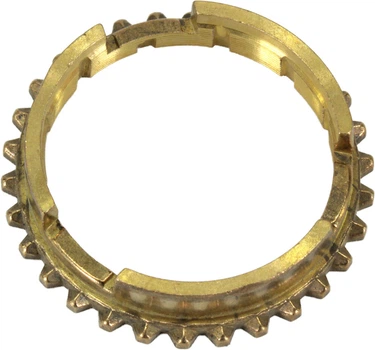

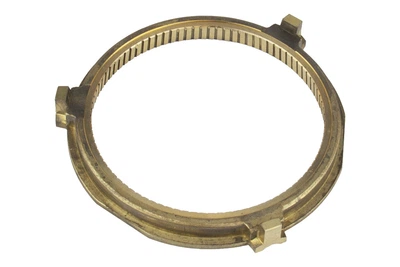

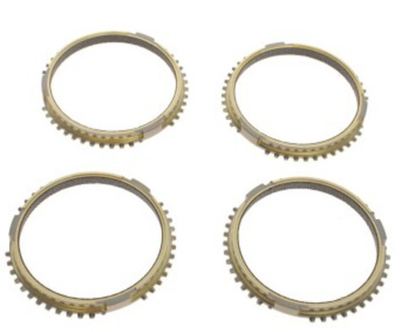

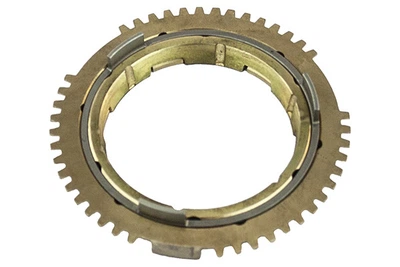

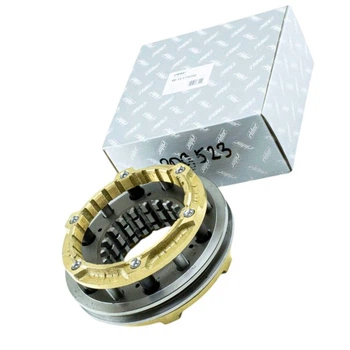

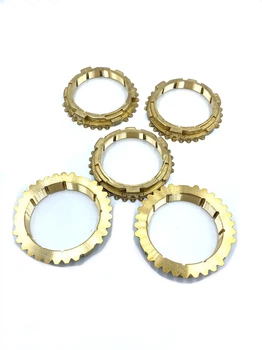

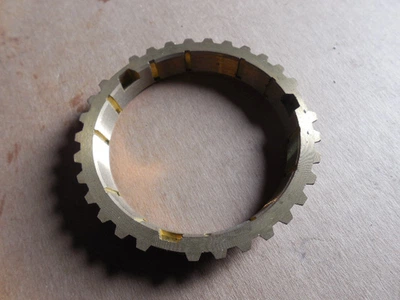

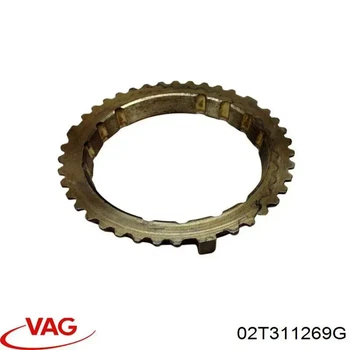

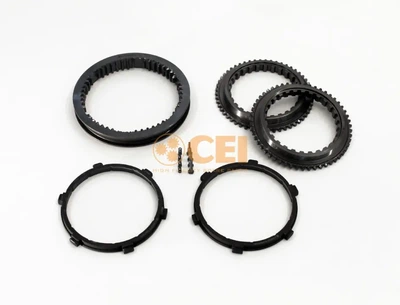

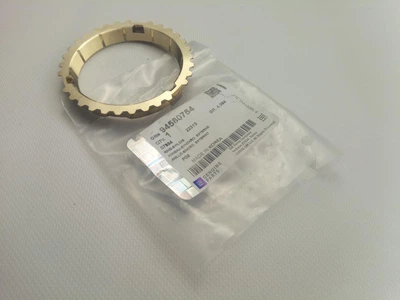

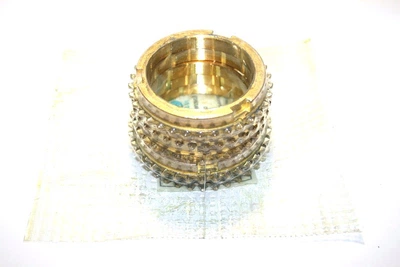

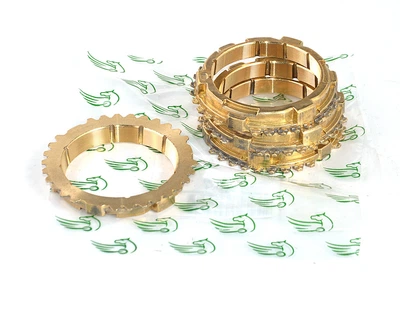

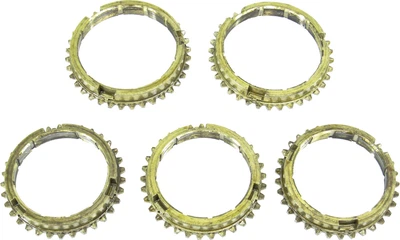

- Блокирующие кольца синхронизатора: фрикционные элементы (чаще всего из латуни или с молибденовым покрытием), которые первыми вступают в контакт с шестерней, притормаживая или разгоняя ее до скорости вала.

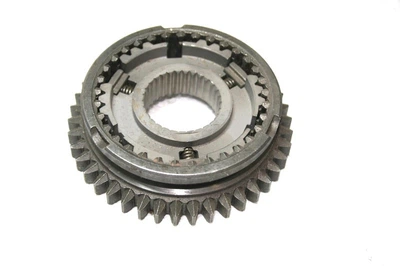

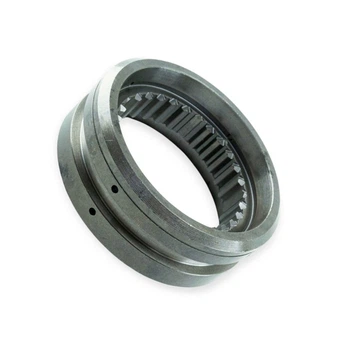

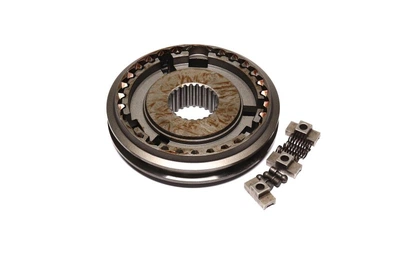

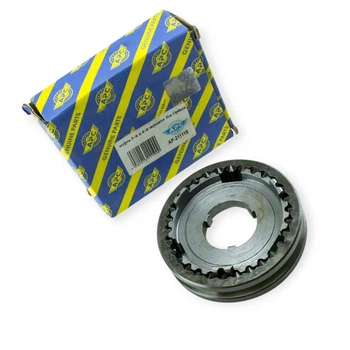

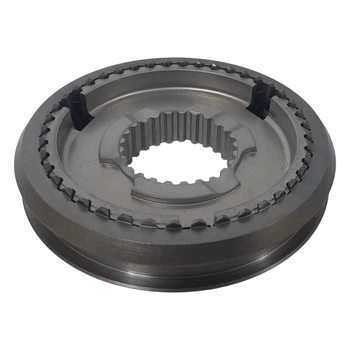

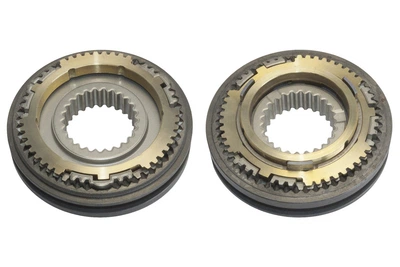

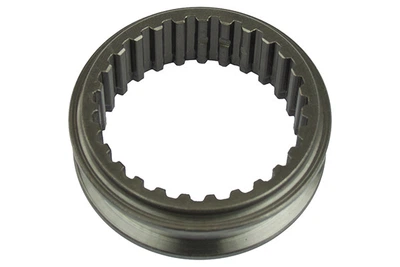

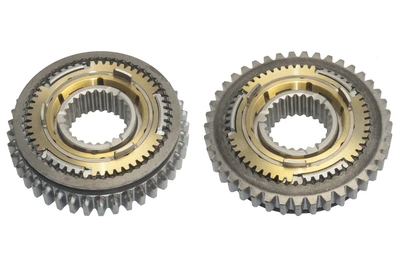

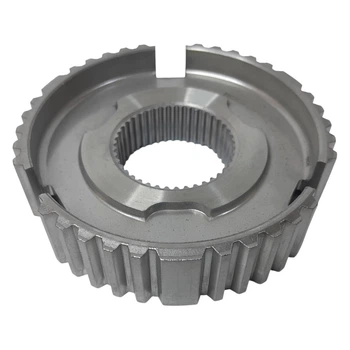

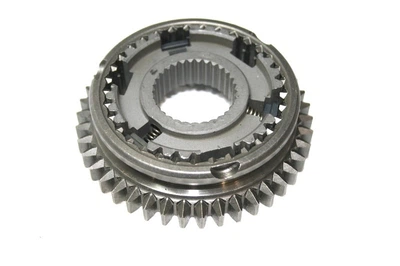

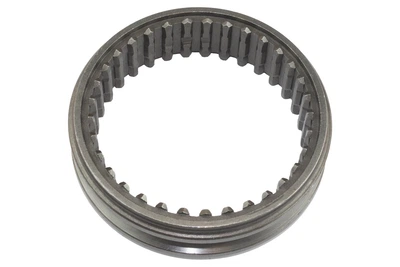

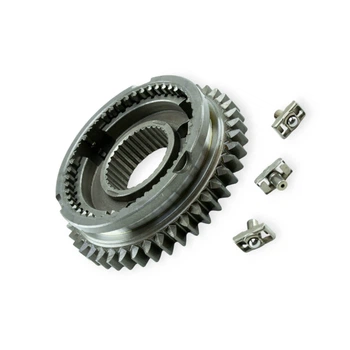

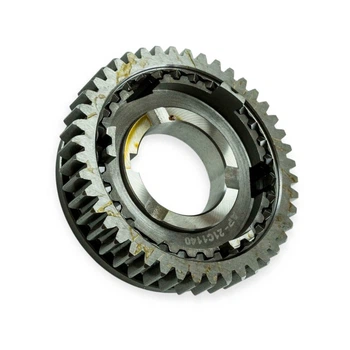

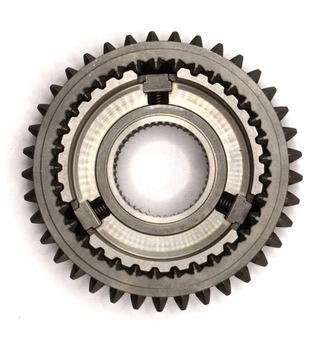

- Скользящая муфта: деталь с внутренними шлицами, которая перемещается вилкой переключения и жестко блокирует шестерню на вторичном валу.

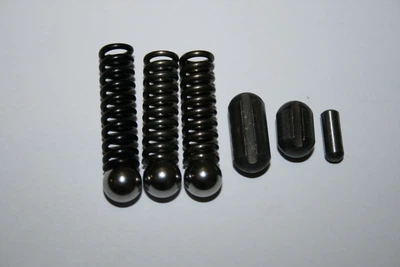

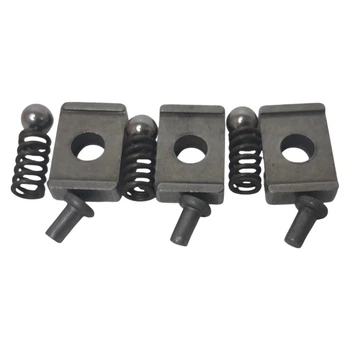

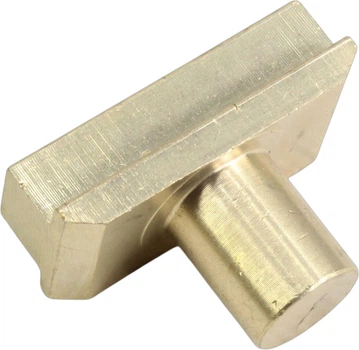

- Сухари и пружины: мелкие, но критически важные фиксаторы, которые удерживают муфту в нейтральном положении и предотвращают самопроизвольное выключение передачи.
Симптомы износа деталей коробки передач
Металлические шестерни и фрикционные кольца постоянно работают в условиях высоких температур и трения. На необходимость дефектовки и замены деталей указывают характерные признаки:
- Хруст, скрежет или жесткий удар при попытке включить определенную передачу (прямое свидетельство критического износа блокирующего кольца синхронизатора).
- Самопроизвольное выключение (выбивание) передачи под нагрузкой или при резком сбросе газа (указывает на «слизанные» шлицы муфты или зубчатого венца шестерни).
- Постоянный гул или вой коробки на конкретной скорости, меняющий тональность при ускорении (признак разрушения цементации на рабочих зубьях самой шестерни).
- Затрудненное включение передач даже при полностью выжатом сцеплении.
Сравнение материалов блокирующих колец
| Материал покрытия / основы |
Преимущества |
Особенности применения |
| Латунь / Бронзовые сплавы |
Мягкое переключение, доступная стоимость запчасти. |
Быстро стираются при агрессивном вождении. Устанавливаются на большинство легковых авто. |
| Молибденовое напыление |
Высокая стойкость к износу и критическим температурам трения. |
Применяются в высоконагруженных коробках передач коммерческого транспорта и кроссоверов. |
| Карбоновое (углеродное) покрытие |
Максимальный коэффициент трения, мгновенная синхронизация валов. |
Используются в спортивных автомобилях для жестких и сверхбыстрых переключений. |
Совет эксперта: «Если передача долгое время включалась с хрустом, категорически нельзя ограничиваться заменой только одного латунного кольца синхронизатора. Из-за хруста зубчатый венец шестерни и внутренние шлицы скользящей муфты гарантированно получили скругление рабочих углов. Если вы поставите новое кольцо, хруст пропадет, но передачу начнет безжалостно выбивать в нейтраль под малейшей нагрузкой. Ремонт будет эффективен только при замене всего узла в сборе: шестерни, кольца и муфты».
Рекомендации по выбору шестерен и синхронизаторов
Подбор внутренних элементов коробки передач осуществляется исключительно по VIN-коду автомобиля, так как передаточные числа (количество зубьев на шестернях) и толщина блокирующих колец могут отличаться даже у двух машин одного года выпуска с разными двигателями. Установка шестерни с неподходящим количеством зубьев физически невозможна или приведет к моментальному заклиниванию КПП. При покупке деталей обращайте внимание на качество обработки зубьев: они должны быть идеально гладкими, без заусенцев и следов кустарной шлифовки. После сборки агрегата обязательно залейте свежее трансмиссионное масло спецификации GL-4 или GL-5, строго рекомендованное заводом-изготовителем, так как присадки в неправильном масле могут быстро растворить латунные кольца новых синхронизаторов.
