ШРУСы: эффективная передача крутящего момента на ведущие колеса
Шарнир равных угловых скоростей (ШРУС) — важнейший элемент ходовой части переднеприводных и полноприводных автомобилей. Он обеспечивает непрерывную передачу крутящего момента от коробки передач к ведущим колесам, независимо от угла их поворота и ходов подвески. Исправность этих узлов гарантирует безопасность движения, плавность хода и отсутствие разрушительных вибраций на кузове.
Виды шарниров и их расположение на полуоси
Конструктивно приводной вал состоит из двух шарниров, каждый из которых выполняет свою специфическую функцию и работает в разных условиях нагрузки:

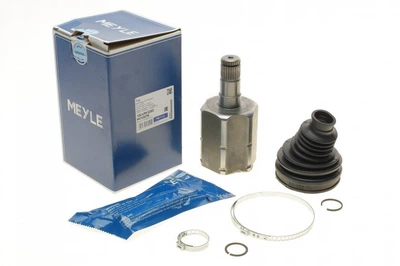

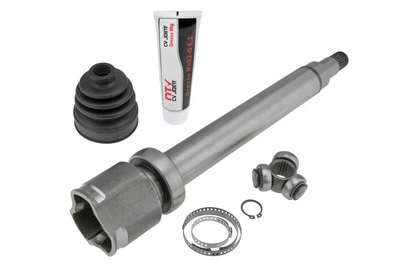

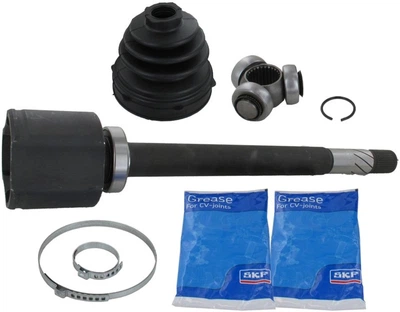

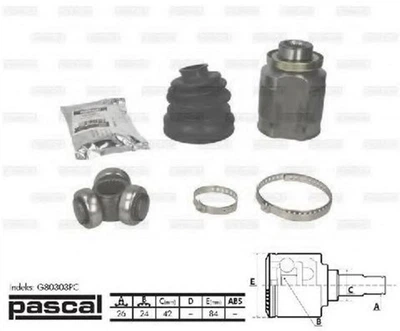

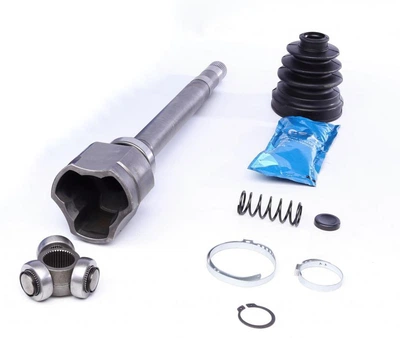

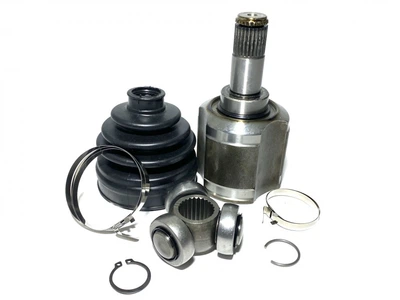

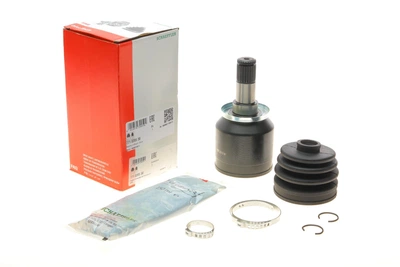

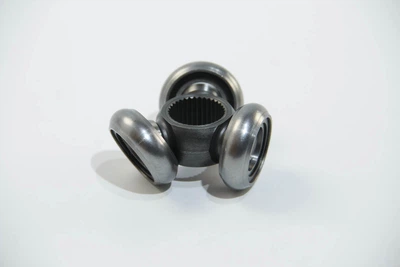

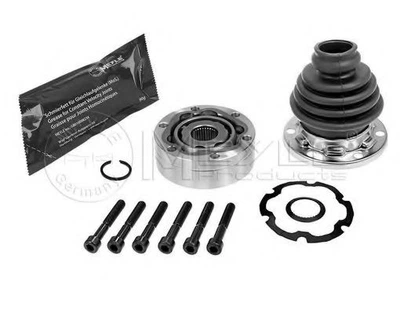

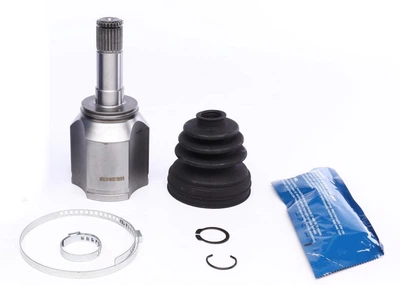

- Внутренние ШРУСы соединяют полуось непосредственно с коробкой передач или редуктором. Они компенсируют осевые перемещения вала при работе подвески (движении колеса вверх-вниз на неровностях) и чаще всего имеют трипоидную конструкцию.

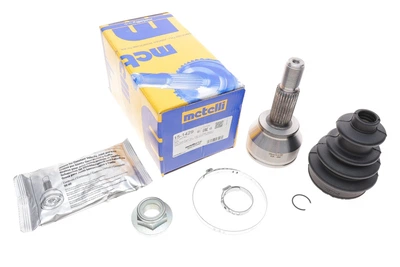

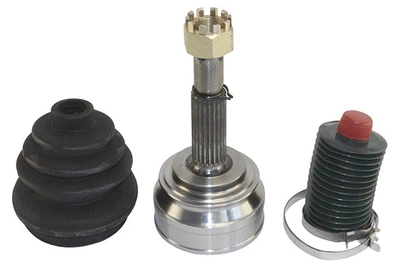

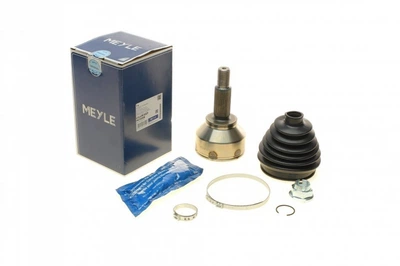

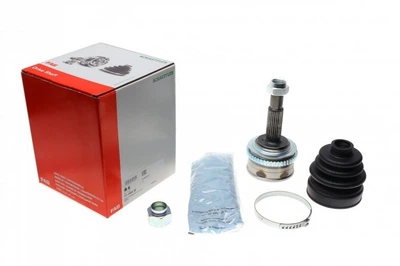

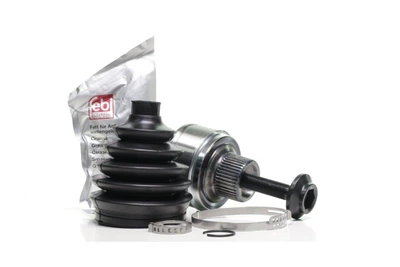

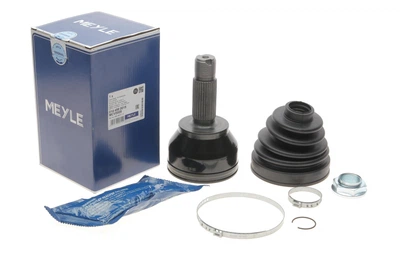

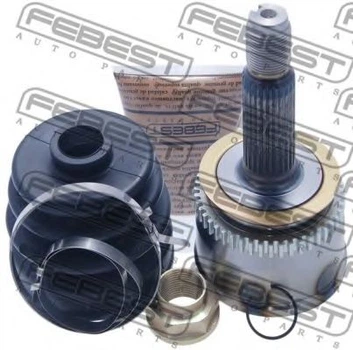

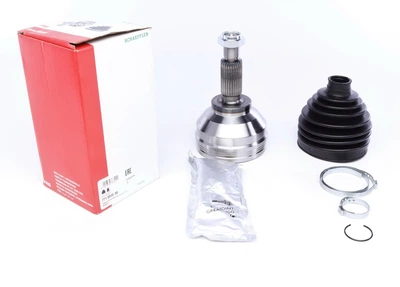

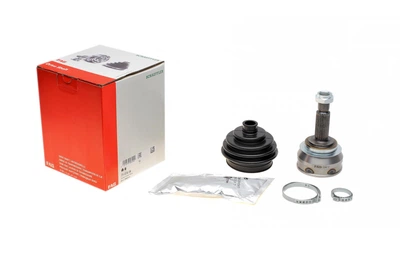

- Наружные ШРУСы передают вращение на саму ступицу колеса. На них ложится задача обеспечения передачи момента при значительных углах поворота руля, поэтому они имеют шариковую конструкцию и подвергаются более высоким механическим нагрузкам.
Симптомы износа и поломки шарниров
Определить, какой именно узел требует замены, можно по характерным признакам во время движения. Основные индикаторы неисправности:
- Ритмичный металлический хруст или щелчки при прохождении крутых поворотов с выжатой педалью газа (свидетельствует об износе наружного шарнира).
- Ощутимая поперечная вибрация кузова при интенсивном разгоне, которая полностью пропадает при движении накатом (типичный признак выработки внутреннего шарнира).
- Следы разбрызганной густой смазки на внутренней стороне колесного диска или элементах подвески (указывает на разрыв защитного пыльника).
- Ощутимый люфт приводного вала при попытке прокрутить его рукой на смотровой яме.
Сравнение типов конструкции ШРУСов
| Характеристика |
Шариковый ШРУС (чаще наружный) |
Трипоидный ШРУС (чаще внутренний) |
| Принцип работы |
Передача момента через стальные шарики в сепараторе |

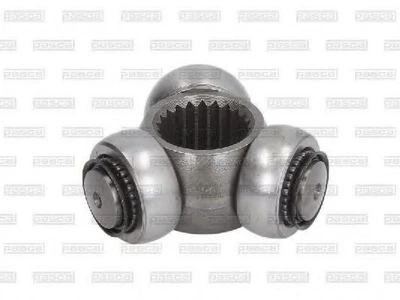

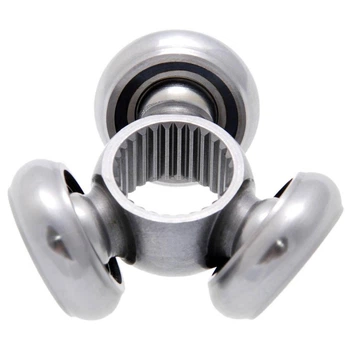

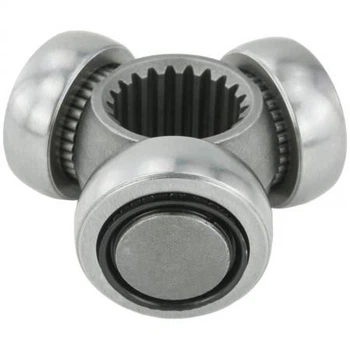

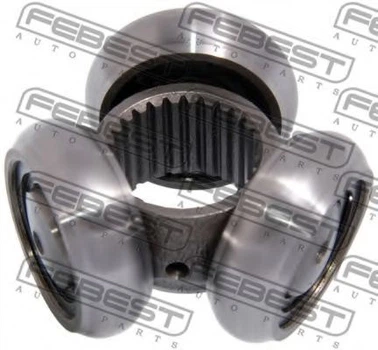

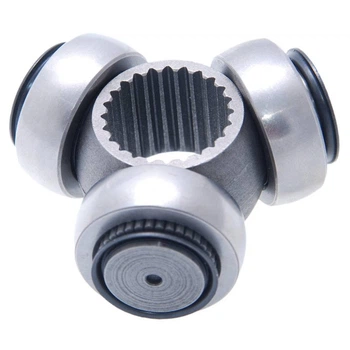

Передача момента через ролики на трехлучевой крестовине |
| Допустимый угол излома |
До 45 градусов (обеспечивает поворот колес) |
До 20 градусов (компенсирует ход подвески) |
| Устойчивость к осевым перемещениям |
Низкая (жесткая фиксация на валу) |
Высокая (допускает продольное движение вала) |
Совет эксперта: «При замене ШРУСа категорически запрещено использовать универсальные смазки. В наружные шариковые шарниры закладывается смазка с дисульфидом молибдена (MoS2) темного цвета, выдерживающая экстремальные ударные нагрузки. Для внутренних трипоидных ШРУСов молибден губителен — там применяются специальные светлые поликарбамидные (полиуретиновые) смазки, устойчивые к высоким температурам. Ошибка при выборе смазки приведет к полному разрушению нового узла за несколько тысяч километров».
Критерии выбора деталей привода

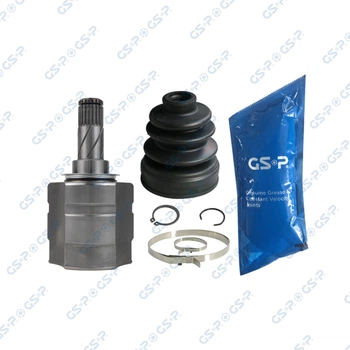

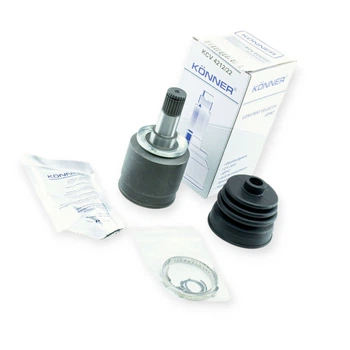

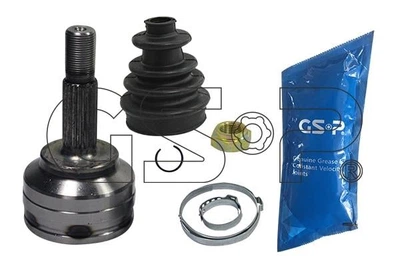

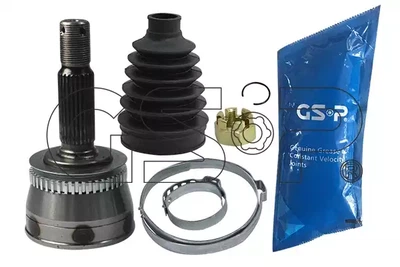

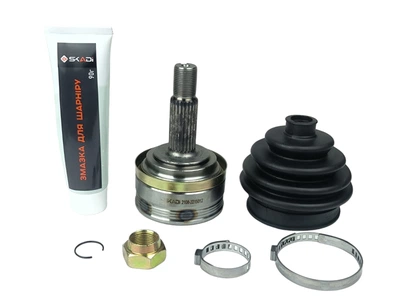

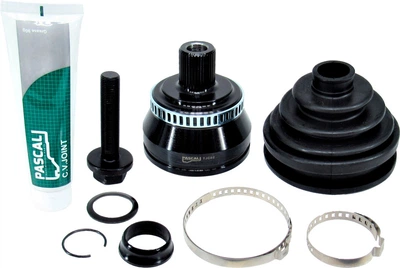

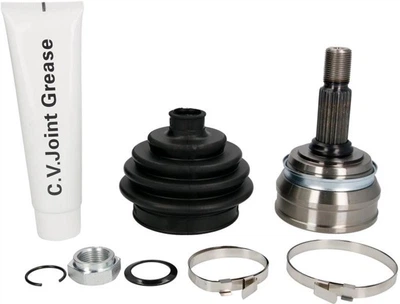

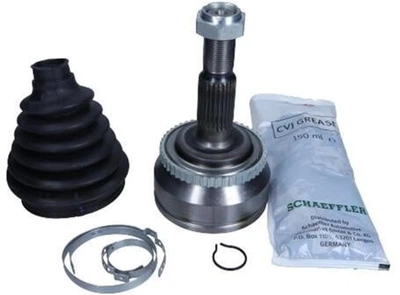

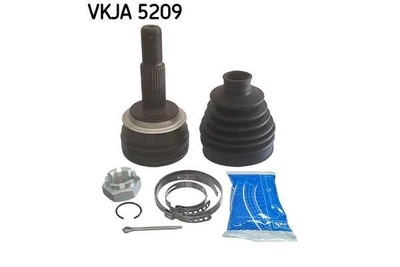

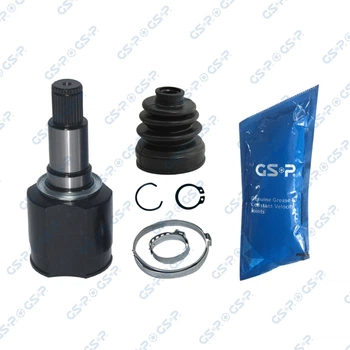

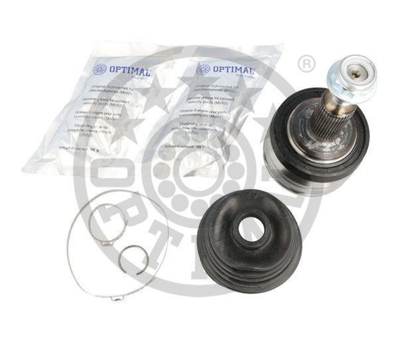

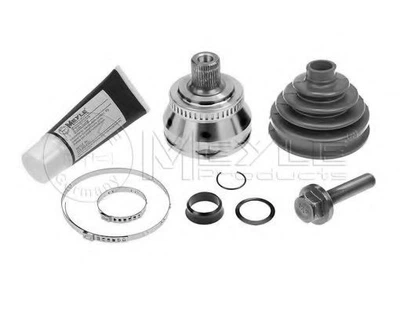

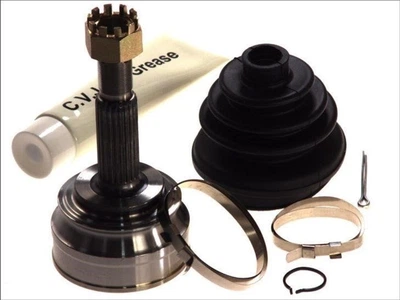

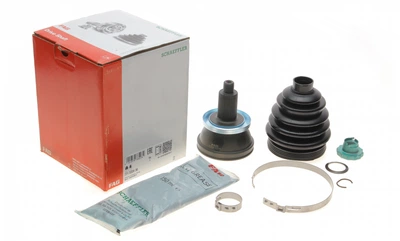

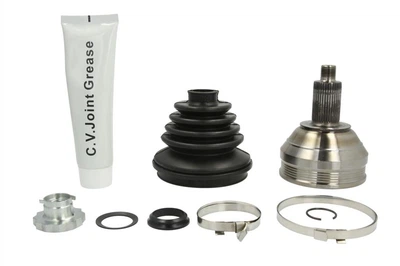

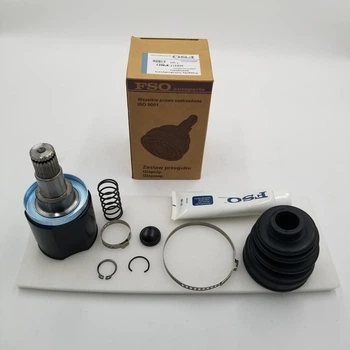

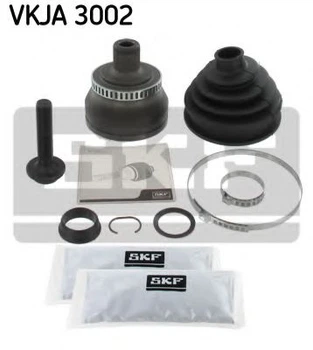

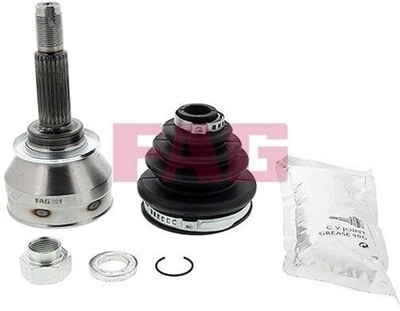

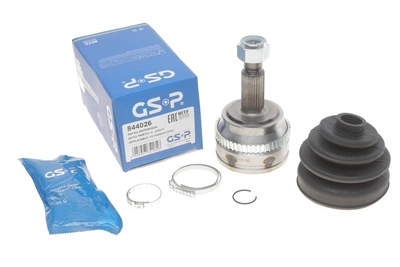

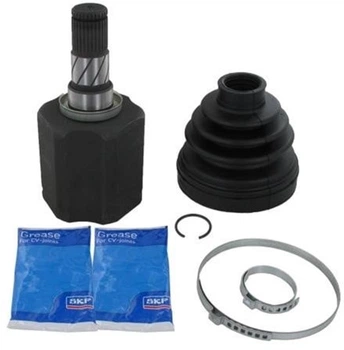

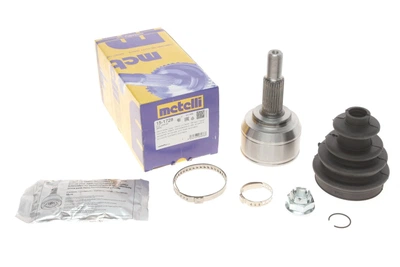

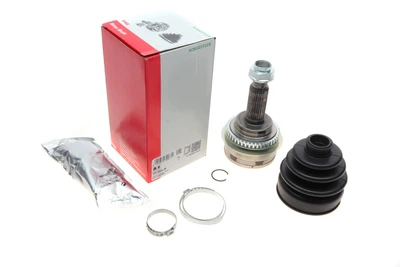

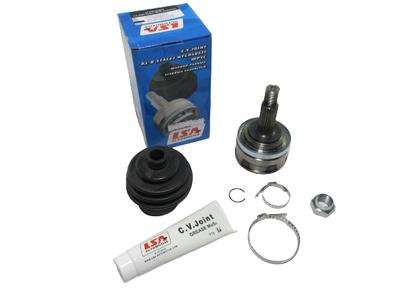

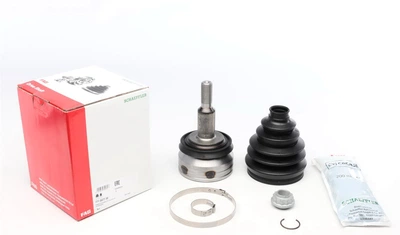

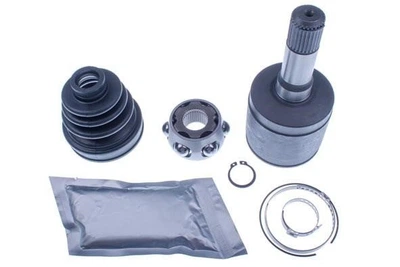

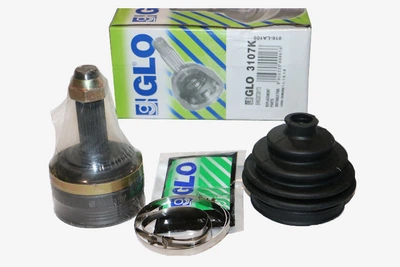

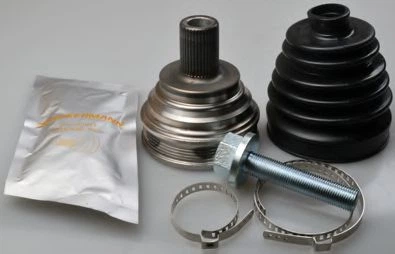

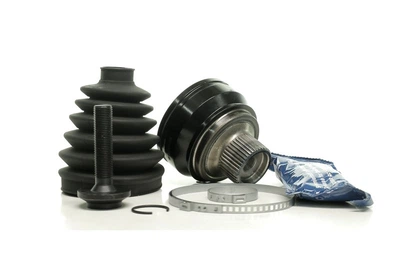

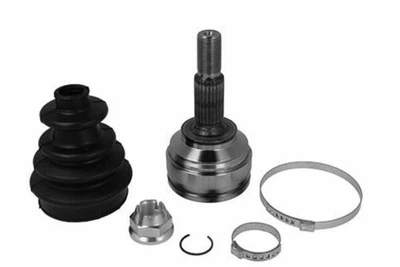

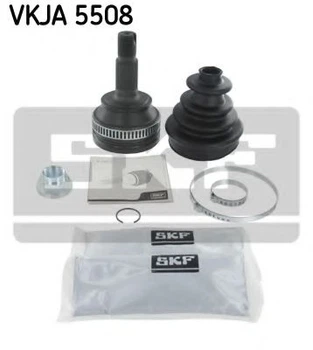

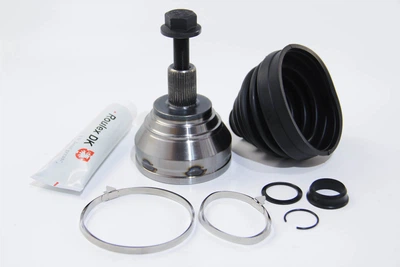

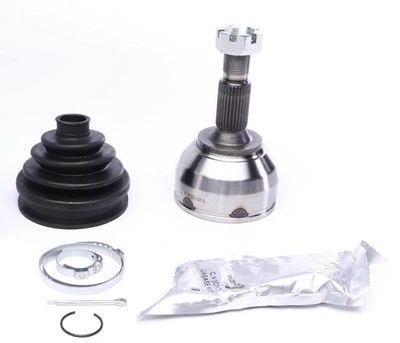

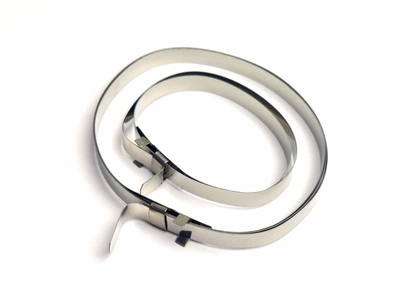

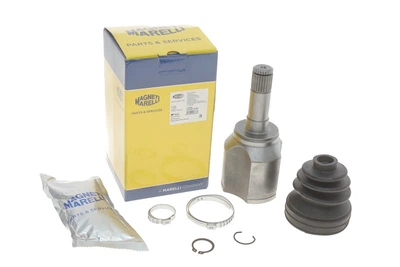

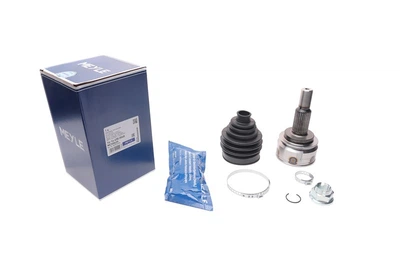

При подборе шарниров равных угловых скоростей необходимо учитывать количество шлицев на полуоси и в ступице — они могут отличаться даже у автомобилей одной модели в зависимости от года выпуска и типа коробки передач. Также обращайте внимание на наличие кольца датчика ABS, если ваша машина оснащена этой системой. Оптимальный метод подбора — использование VIN-кода. В комплекте с новой деталью обязательно должны поставляться качественный эластичный пыльник, хомуты, стопорное кольцо и туба с профильной смазкой в нужном объеме.
