Тормозные магистрали: Артерии безопасности вашего автомобиля
Если главный тормозной цилиндр — это сердце системы, то тормозные трубки и шланги — это сосуды, по которым жизненно важное давление передается к колесам. Любая, даже микроскопическая утечка в этом контуре превращает автомобиль в неуправляемый снаряд. С инженерной точки зрения, гидравлическая магистраль должна выдерживать колоссальное давление (до 150-200 бар) и агрессивное воздействие внешней среды, сохраняя герметичность годами.
Анатомия системы: Трубка или Шланг?
Многие водители путают эти понятия, но их функции строго разделены конструкцией подвески:

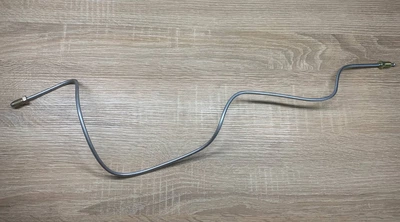

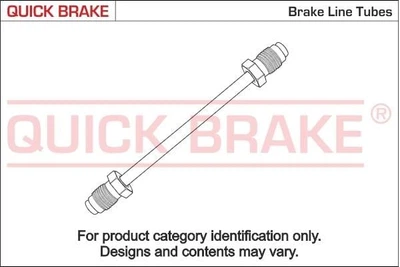

- Жесткие трубки. Прокладываются по днищу кузова и раме, где нет подвижных элементов. Они соединяют блок ABS или главный цилиндр с колесными арками.

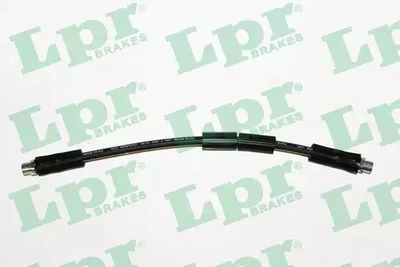

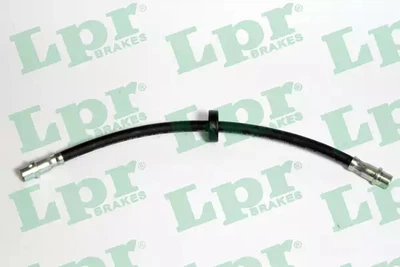

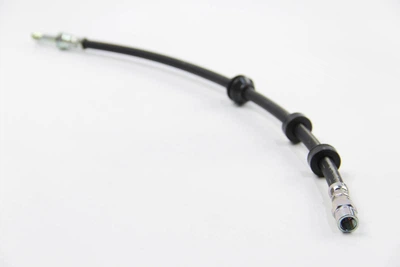

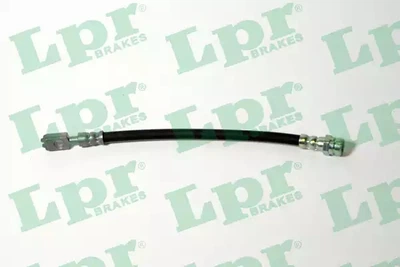

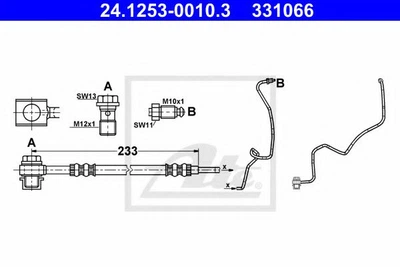

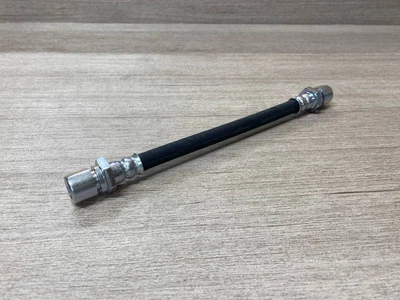

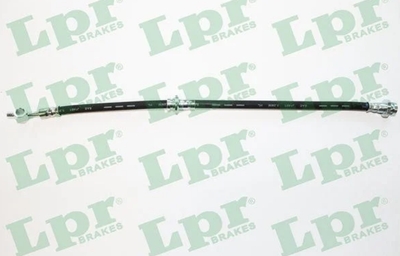

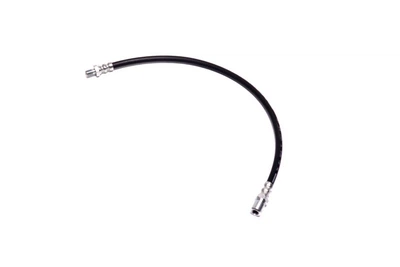

- Гибкие шланги. Устанавливаются в точках перехода от кузова к подвеске. Их задача — передавать давление на суппорт, компенсируя ходы подвески и повороты колес.
Специфика по осям установки
Нагрузки на магистрали распределяются неравномерно, что диктует разные требования к диагностике и подбору:

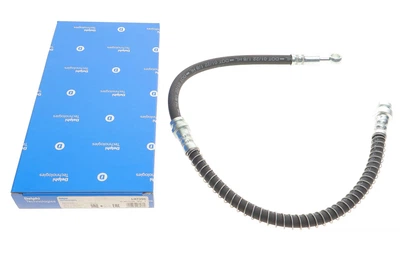

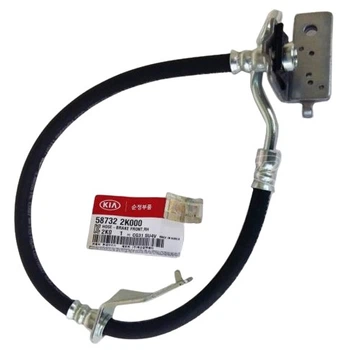

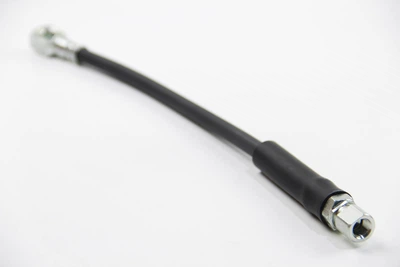

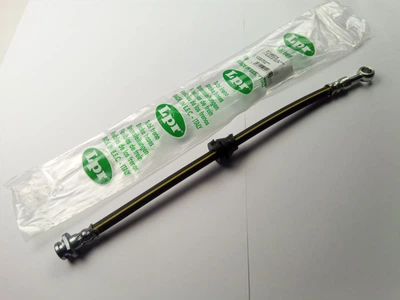

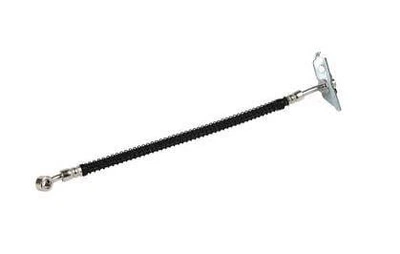

- Передний контур. Здесь условия работы наиболее тяжелые. Из-за постоянных поворотов руля и активной работы амортизаторов, передние тормозные трубки и шланги подвергаются постоянному изгибу и растяжению. Именно передние шланги чаще всего трескаются в местах завальцовки фитингов. Мы рекомендуем проверять их состояние при каждой сезонной смене резины.

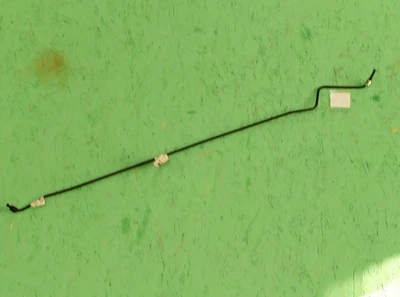

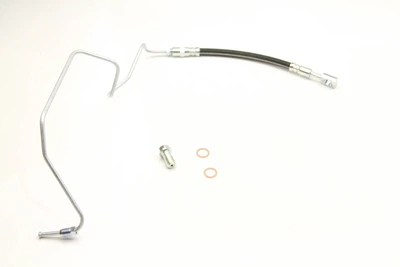

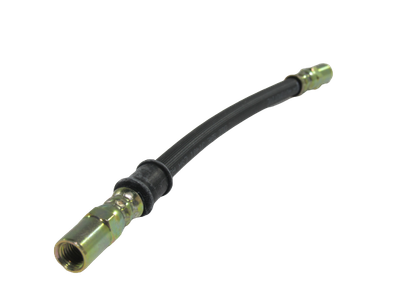

- Задний контур. Главный враг здесь — коррозия и вибрация. Длинные магистрали, идущие через все днище, страдают от "пескоструя" и реагентов. Задние тормозные трубки и шланги часто гниют в скрытых полостях (над бензобаком или задней балкой). Если вы заметили утечку жидкости сзади, скорее всего, потребуется замена не только гибкого шланга, но и металлической магистрали целиком.
Материалы: Медь, Сталь или Армированная резина?
При выборе компонентов для ремонта магистрали важно понимать разницу в материалах, так как от этого зависит долговечность ремонта и сложность монтажа.
| Тип детали |
Материал |
Плюсы и минусы |

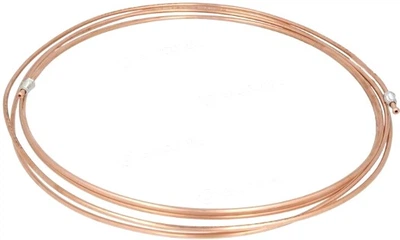

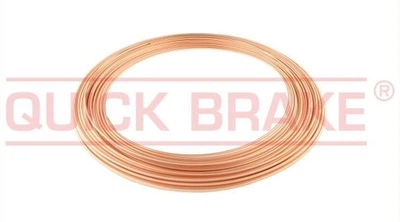

| Трубка (Rigid Pipe) |

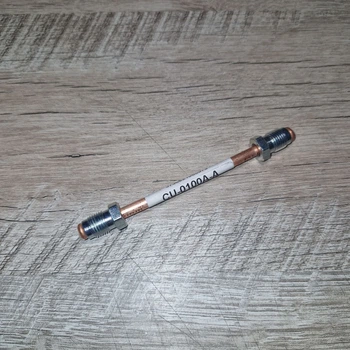

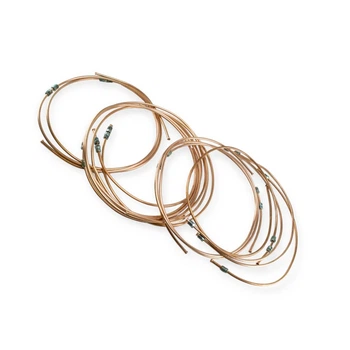

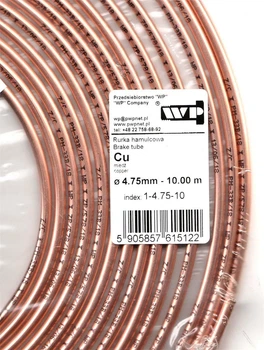

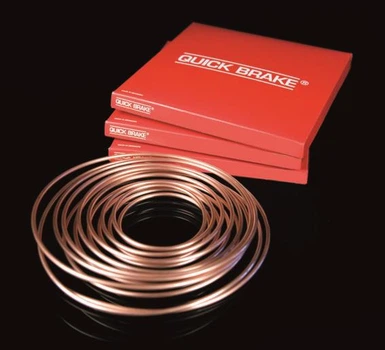

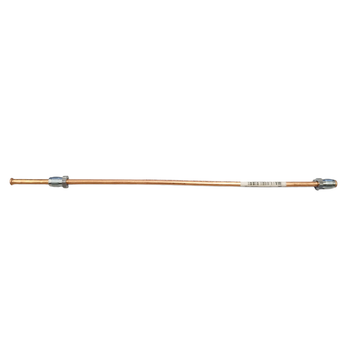

Медь (Cu) |
+ Не ржавеет, легко гнется руками при монтаже, легко вальцуется.

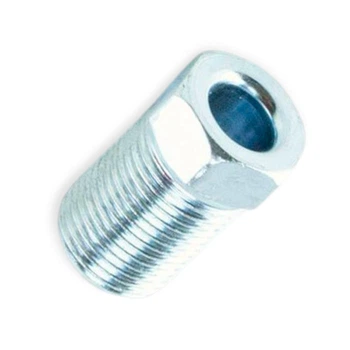

- Мягче стали, требует аккуратной затяжки штуцеров. Самый популярный выбор для ремонта. |
| Трубка (Rigid Pipe) |

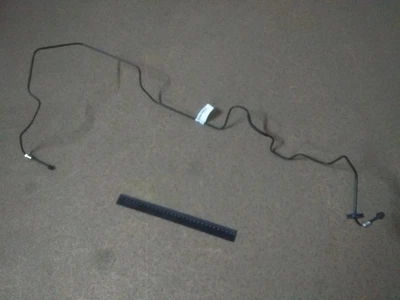

Сталь (Steel) |
+ Высокая прочность, заводской стандарт (OEM).
- Сложно гнуть (нужен трубогиб), быстро корродирует без покрытия, тяжело вальцевать. |
| Шланг (Flexible Hose) |

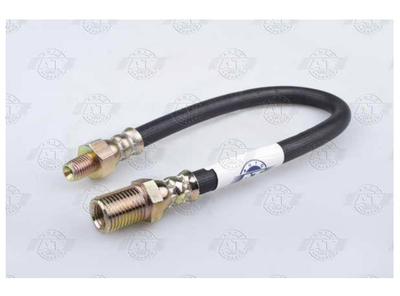

Резина (EPDM) |
+ Стандартная заводская комплектация, эластичность.
- Со временем резина "дубеет" и трескается, возможно вздутие ("грыжа"). |
| Шланг (Flexible Hose) |

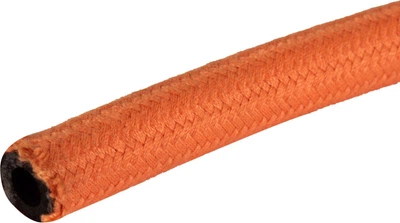

Армированный (Braided) |
+ Тефлон в стальной оплетке. Не раздувается под давлением (педаль тормоза становится жестче и информативнее).
- Высокая цена, используется в тюнинге и спорте. |
Когда бить тревогу: Признаки неисправности
Разрыв шланга обычно происходит внезапно, но система почти всегда подает сигналы заранее:
- Влажные пятна. Потемнения на шлангах или капли на асфальте после стоянки.
- Мягкая педаль. Если педаль тормоза становится "ватной" или проваливается, это может указывать на "грыжу" (вздутие) на шланге. Резина теряет жесткость и раздувается вместо того, чтобы толкать поршни суппорта.
- Трещины на сгибе. Видны невооруженным глазом при вывороте колеса.

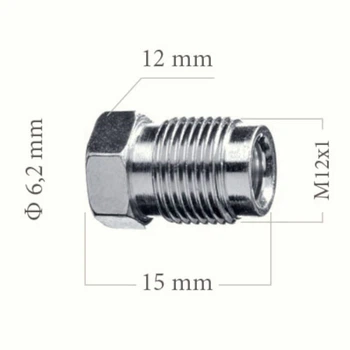

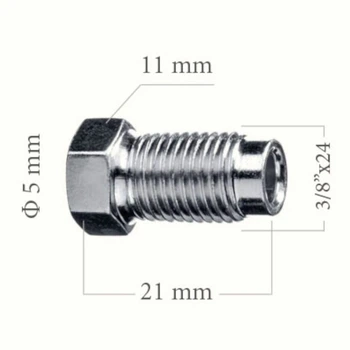

Совет эксперта: При замене тормозных трубок обратите внимание на тип развальцовки (Flaring). Существует два основных стандарта: "Грибок" (DIN/Bubble) — характерен для европейских авто, и "Воронка" (SAE/Double Flare) — для азиатских и американских машин. Они не взаимозаменяемы! Неправильный выбор приведет к неустранимой течи.
Правила монтажа
Самая распространенная ошибка при самостоятельной замене — перекручивание тормозного шланга. При затягивании фитинга шланг может провернуться вокруг своей оси. В таком напряженном состоянии он прослужит не более 10 000 км. Всегда следите, чтобы продольная цветная полоса на шланге оставалась ровной и не перекручивалась.
