Цилиндры сцепления: надежное управление гидравлическим приводом трансмиссии
Гидравлическая система сцепления обеспечивает максимально плавную и точную передачу физического усилия от ноги водителя к механизму выключения трансмиссии. В отличие от механических тросов, гидравлика автоматически компенсирует износ фрикционных накладок ведомого диска и не требует периодической ручной регулировки натяжения. Эффективность работы этой системы напрямую зависит от абсолютной герметичности и слаженного взаимодействия ее основных узлов, перекачивающих техническую жидкость под давлением.
Структура гидравлического контура сцепления
Передача крутящего момента и размыкание связи между мотором и коробкой передач обеспечивается синхронной работой нескольких элементов гидропривода:

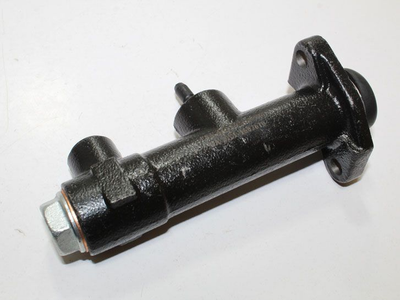

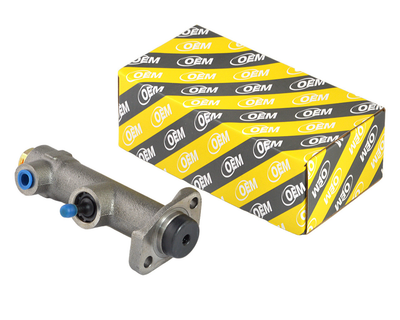

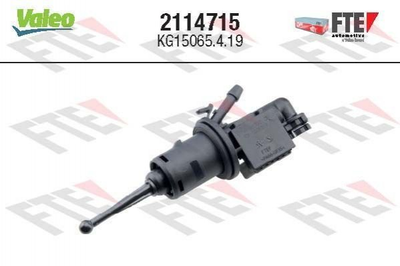

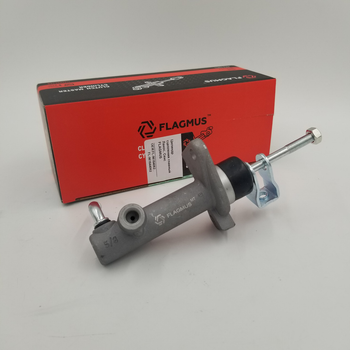

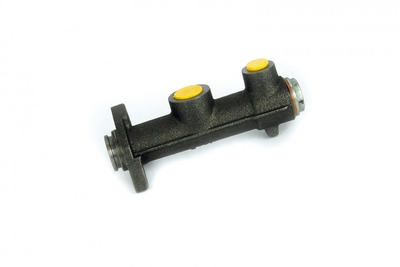

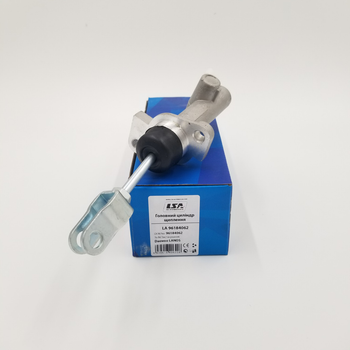

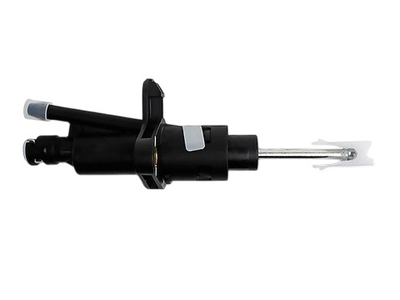

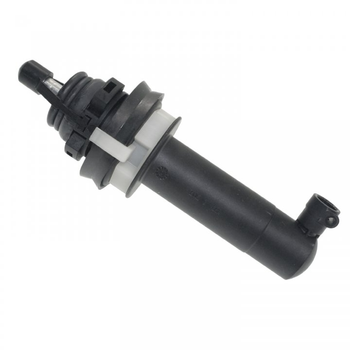

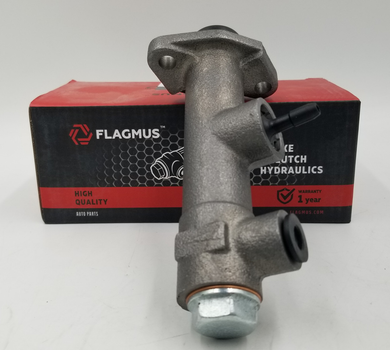

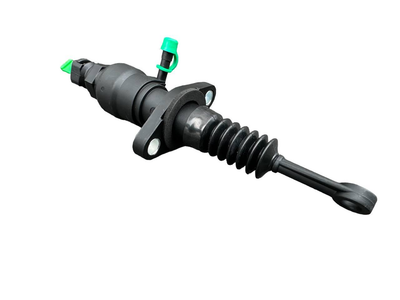

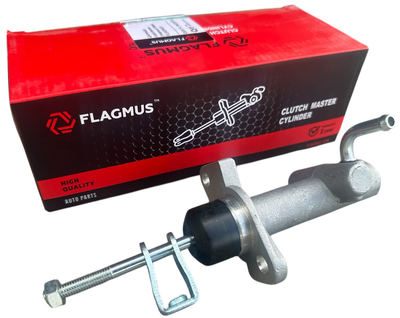

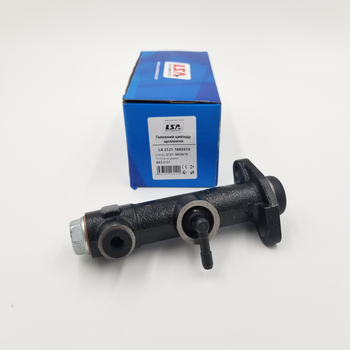

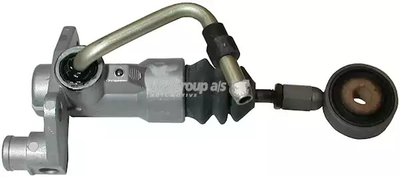

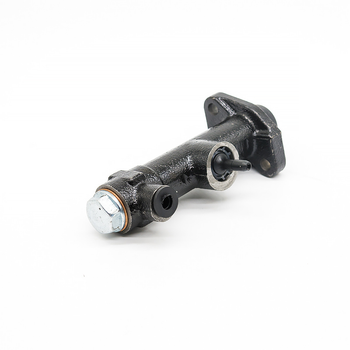

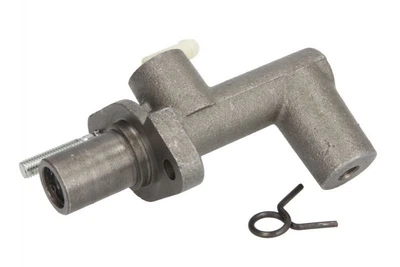

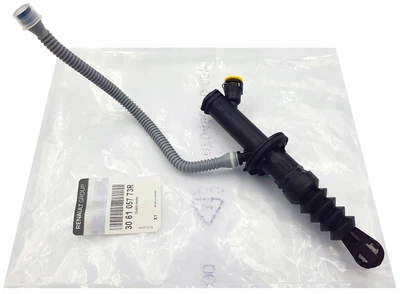

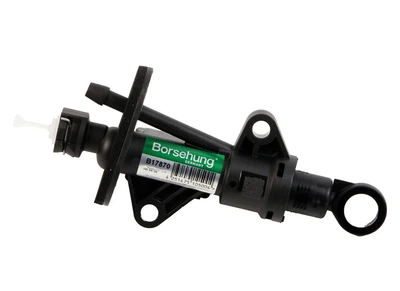

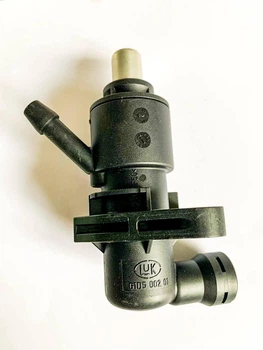

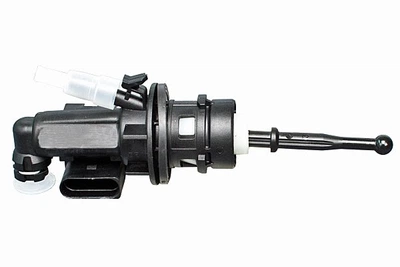

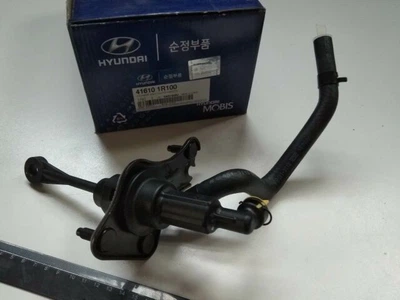

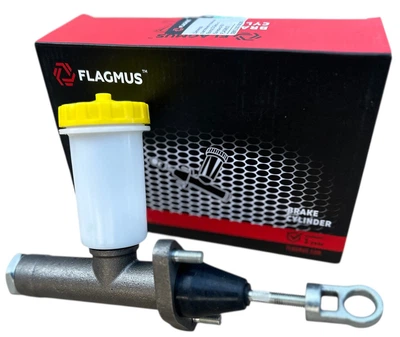

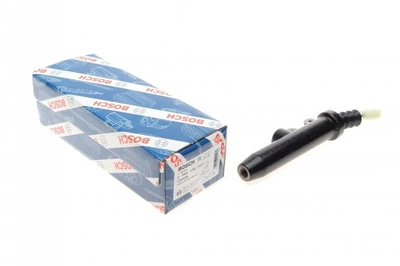

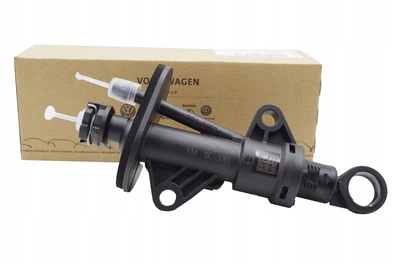

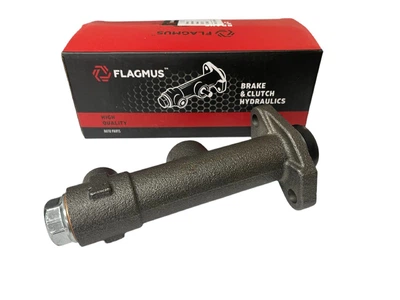

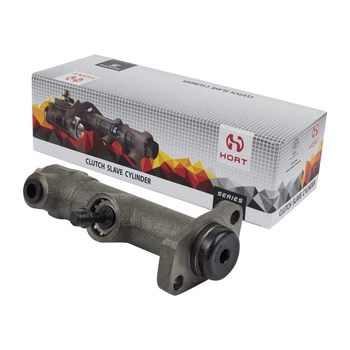

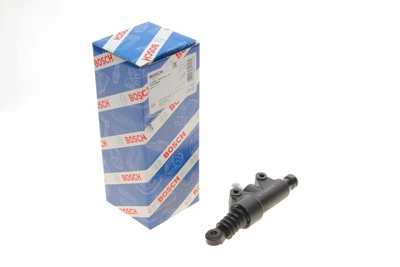

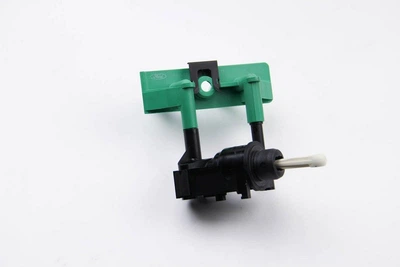

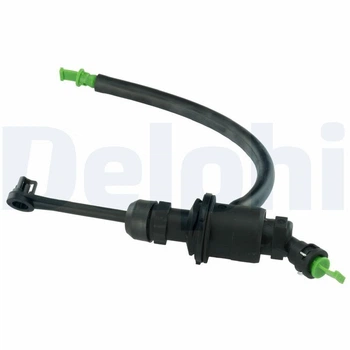

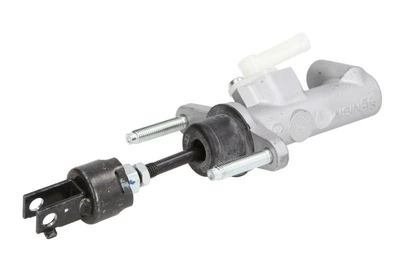

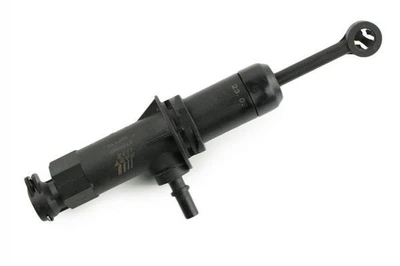

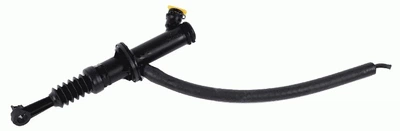

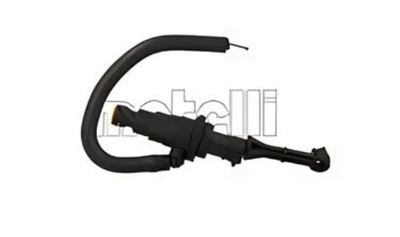

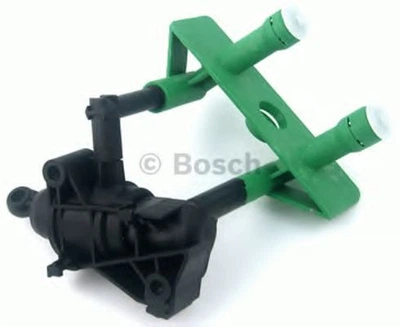

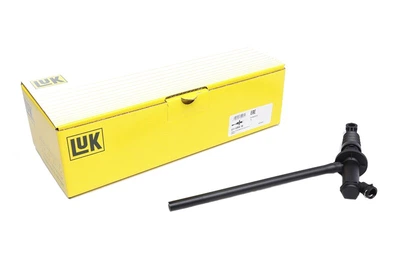

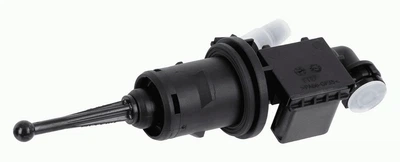

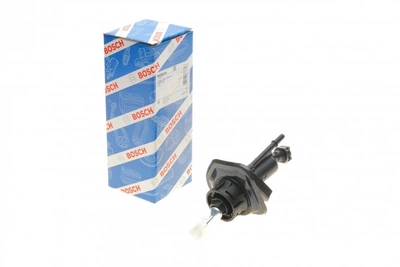

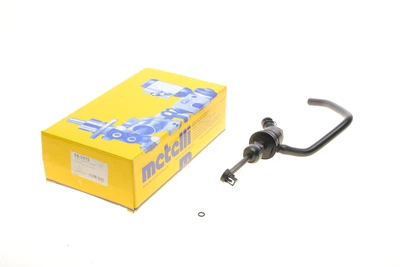

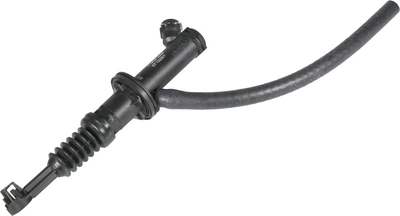

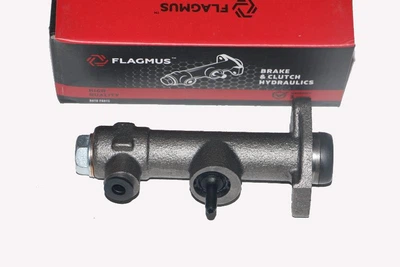

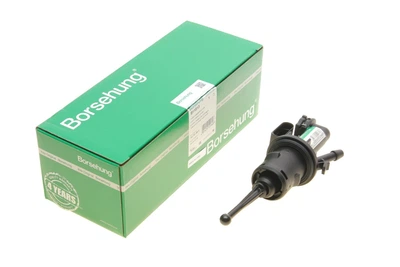

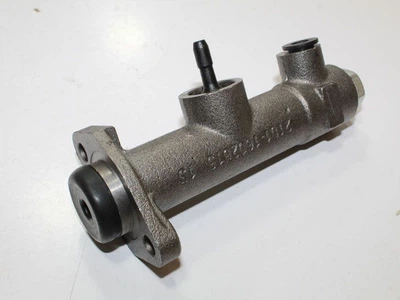

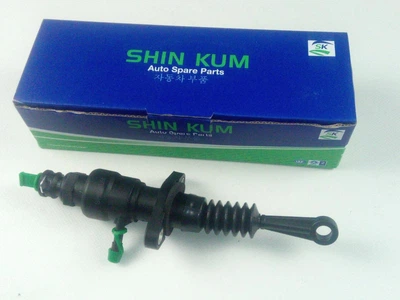

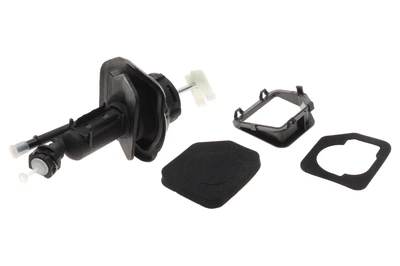

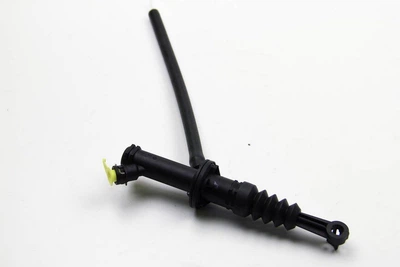

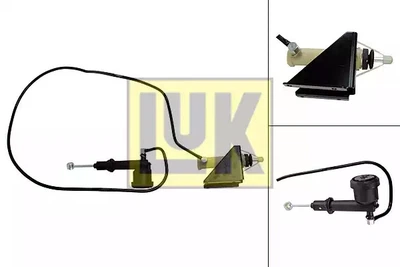

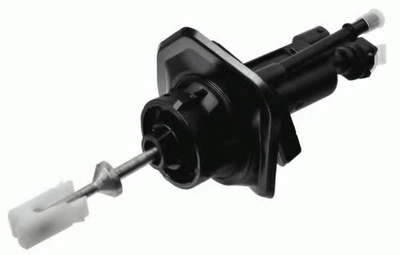

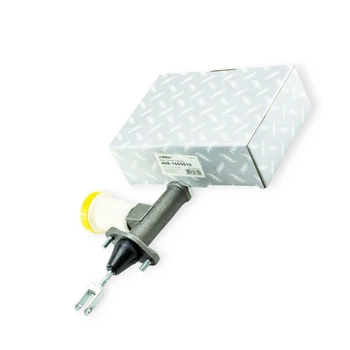

- Главные цилиндры сцепления, расположенные под педальным узлом, первыми принимают механическое усилие от ноги водителя и преобразуют его в гидравлическое давление в магистрали.

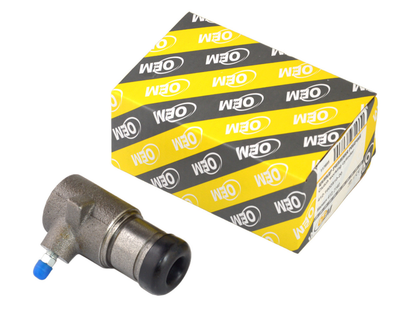

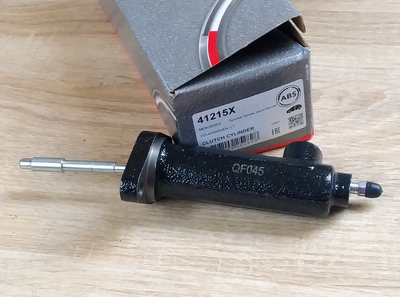

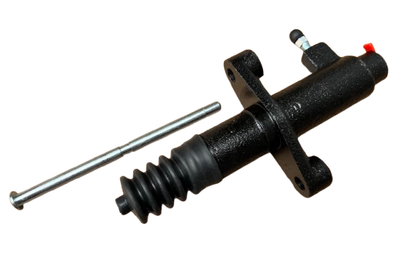

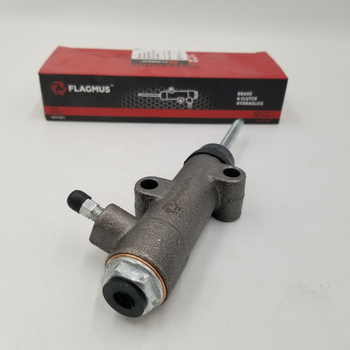

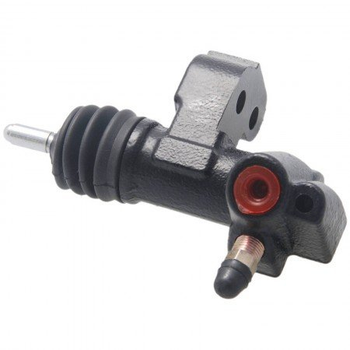

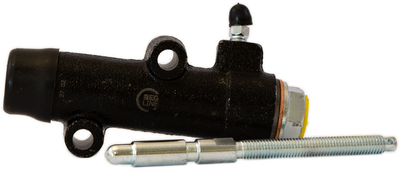

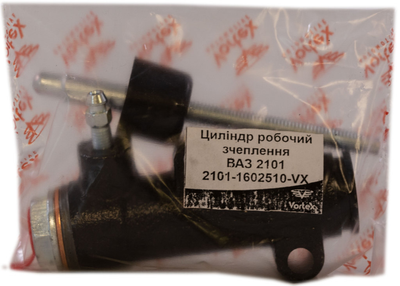

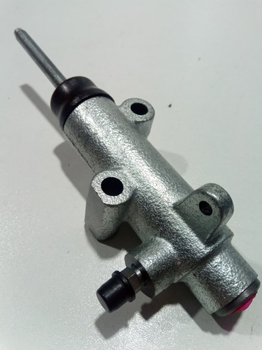

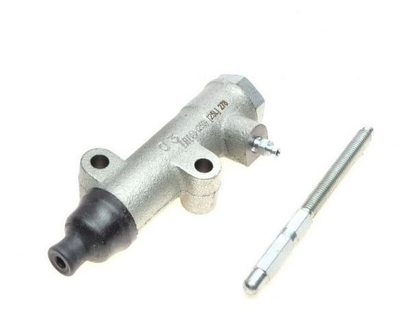

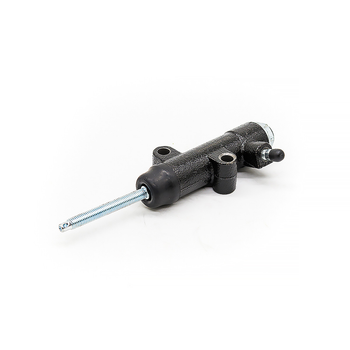

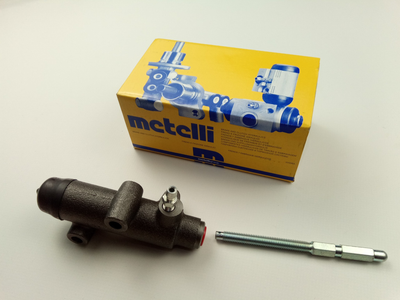

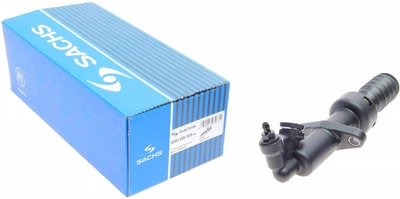

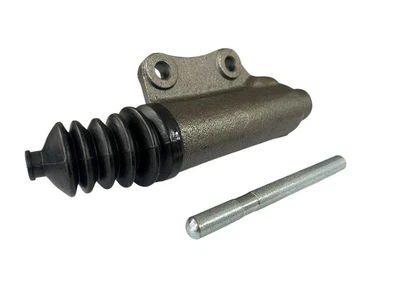

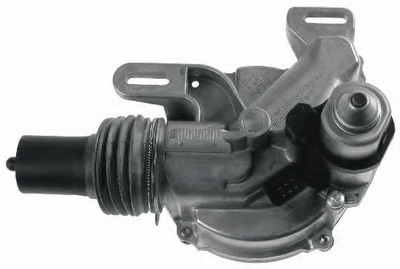

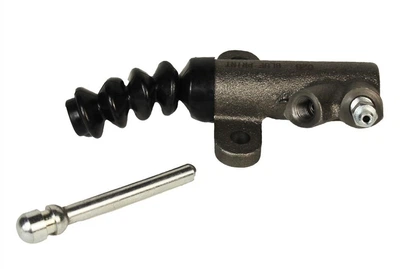

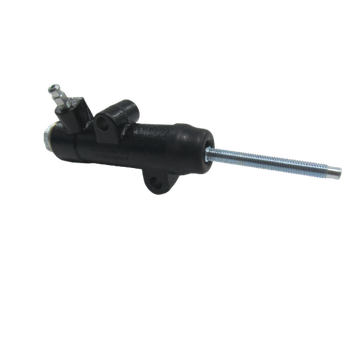

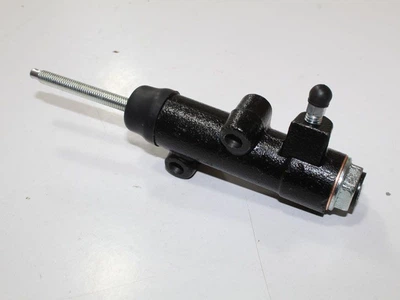

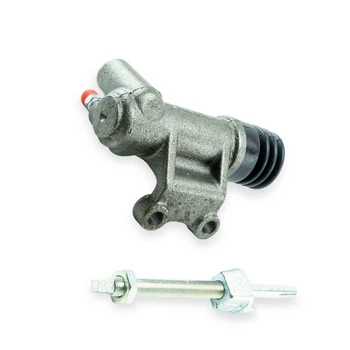

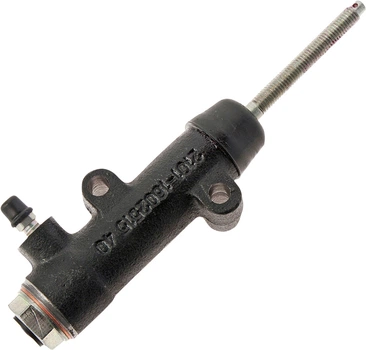

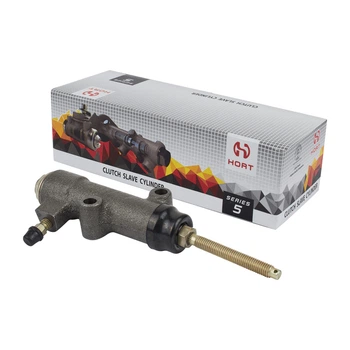

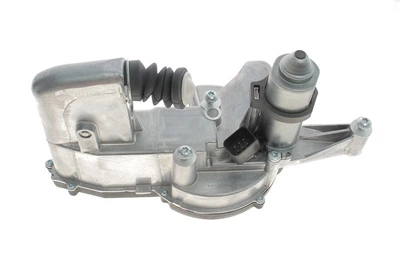

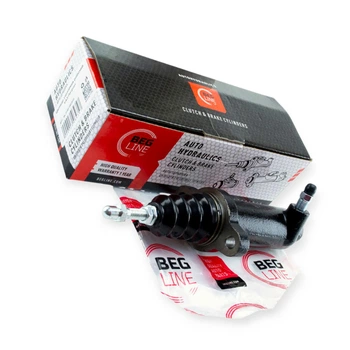

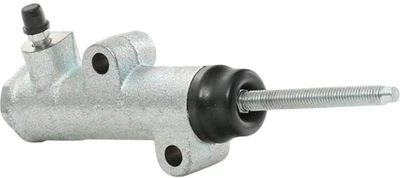

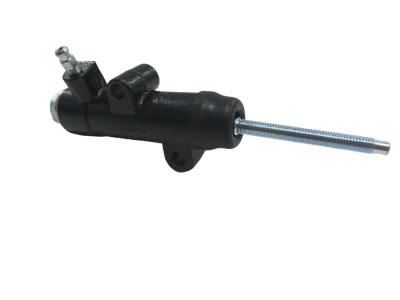

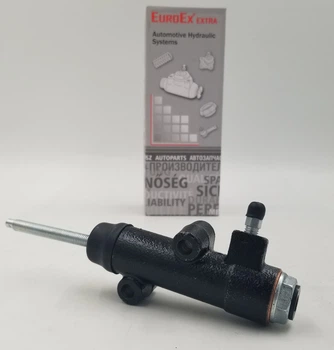

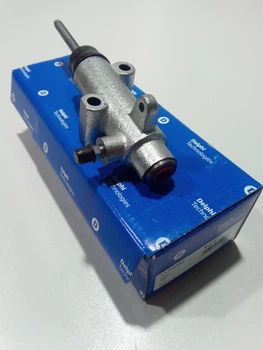

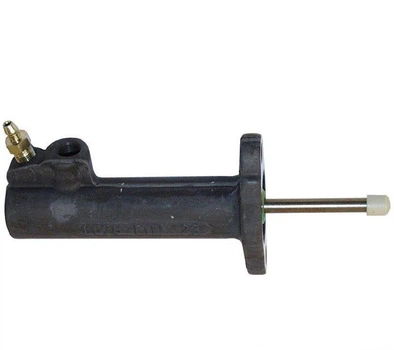

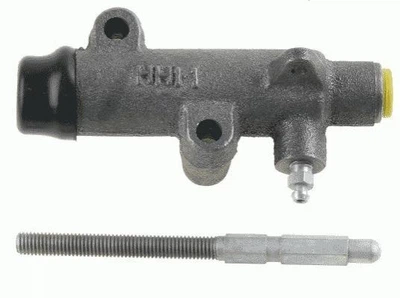

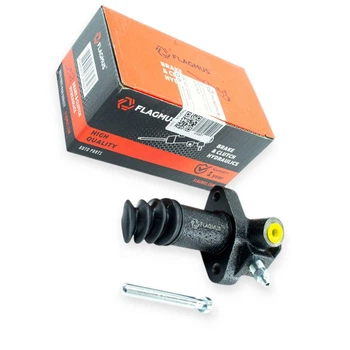

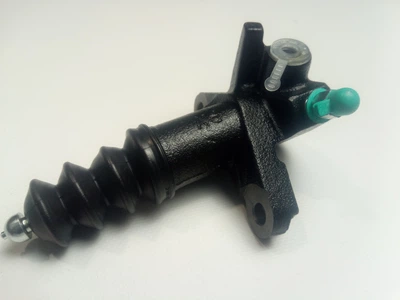

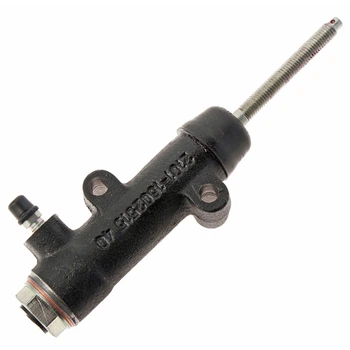

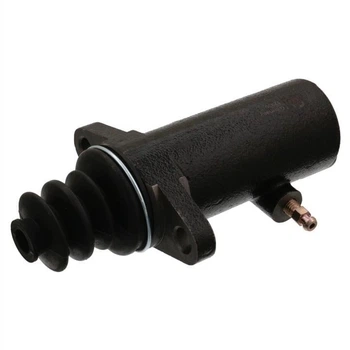

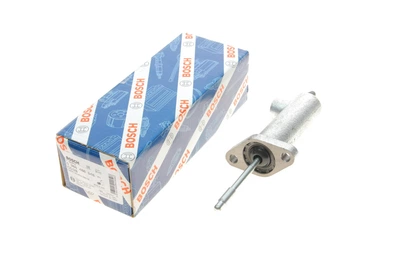

- Рабочие цилиндры сцепления принимают это давление на другом конце контура и физически воздействуют на вилку выключения или диафрагменную пружину корзины.

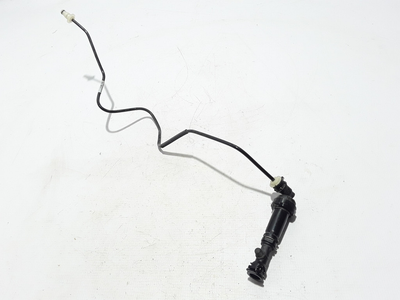

- Соединительные магистрали (металлические трубки и армированные резиновые шланги), по которым циркулирует рабочая жидкость.

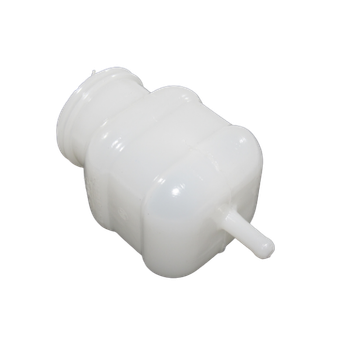

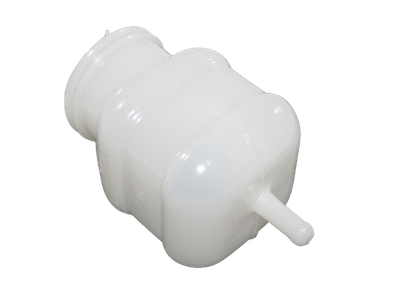

- Резервуар с тормозной жидкостью, который в большинстве современных автомобилей является общим для тормозной системы и привода сцепления.
Признаки разгерметизации и поломки гидропривода
Выход из строя любого из цилиндров или повреждение магистрали приводит к падению давления в системе. Эксплуатация автомобиля становится небезопасной или невозможной. На проблемы указывают следующие симптомы:
- Провал педали сцепления в пол (педаль не возвращается в исходное положение или имеет слишком мягкий, «ватный» ход).
- Невозможность включить передачу при заведенном двигателе из-за того, что сцепление полностью не выключается (система «ведет»).
- Регулярное падение уровня тормозной жидкости в расширительном бачке без визуальных течей на колесных тормозных суппортах.
- Появление маслянистых пятен под педалью в салоне автомобиля или снаружи на стыке картера двигателя и коробки передач.
Сравнение типов привода сцепления
| Характеристика работы |
Гидравлическая система (цилиндры) |
Механическая система (трос) |
| Плавность хода педали |
Максимальная (жидкость демпфирует рывки) |
Средняя (зависит от смазки и изломов троса) |
| Компенсация износа диска |
Автоматическая (за счет объема жидкости) |
Требует ручной регулировки гайкой натяжения |
| Специфика обслуживания |
Регулярная замена жидкости и прокачка от воздуха |
Замена троса целиком при его растяжении или обрыве |

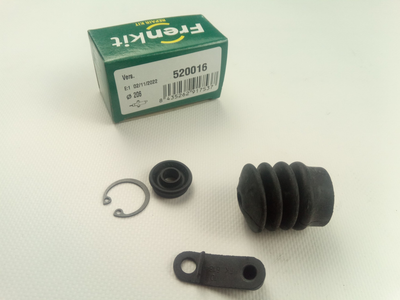

Совет эксперта: «Многие водители исправно меняют тормозную жидкость в контурах колес каждые 40-50 тысяч километров, но забывают попросить механика прокачать контур сцепления, который питается из того же бачка. Старая гигроскопичная жидкость накапливает влагу, что приводит к внутренней коррозии металлических зеркал обоих цилиндров. Своевременное обновление жидкости в магистрали трансмиссии продлевает срок службы резиновых манжет главного и рабочего цилиндров минимум в два раза».
Комплексный подход к диагностике и ремонту
При возникновении проблем с гидравликой сцепления специалисты рекомендуют проводить комплексную диагностику контура. Если педаль стала проваливаться, проблема может скрываться как в перепускающем манжете главного цилиндра, так и в текущем рабочем. Подбирать новые детали следует строго по VIN-коду автомобиля, так как диаметры поршней, резьба штуцеров и тип креплений различаются в зависимости от установленной коробки передач. После монтажа новых узлов система требует обязательной и тщательной прокачки для полного удаления пузырьков воздуха.
