Хрестовини карданного вала: шарніри для передачі крутного моменту під кутом
Хрестовина — це центральний елемент карданного шарніра, що забезпечує гнучке з'єднання валів і передачу крутного моменту під кутом, що постійно змінюється. Під час руху автомобіля підвіска безперервно відпрацьовує нерівності, через що задній міст або редуктор зміщуються відносно кузова. Саме голчасті підшипники хрестовини компенсують ці осьові зміщення, запобігаючи зламу труби карданного вала і знижуючи навантаження на підшипники коробки передач.
Конструктивні особливості та класифікація

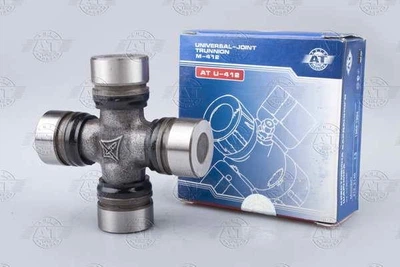

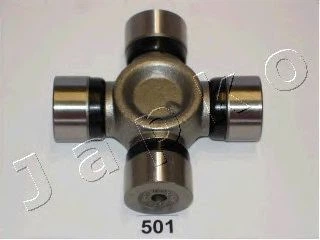

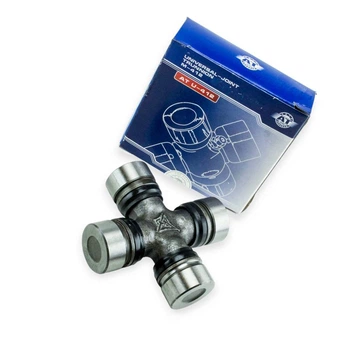

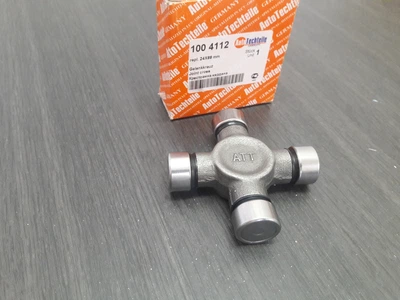

Зовні деталь являє собою сталеву хрестоподібну основу, на кожен із чотирьох шипів якої надітий стакан із голчастим підшипником. Залежно від специфіки експлуатації, хрестовини поділяються на такі види:

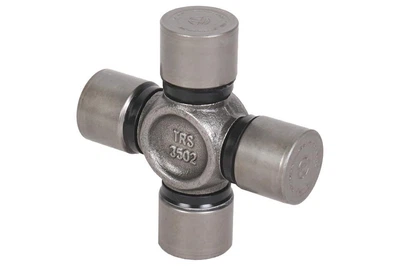

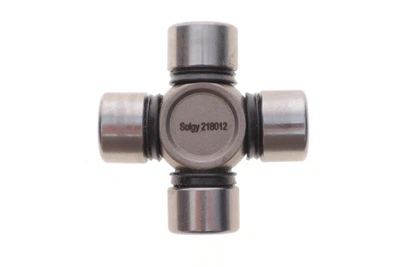

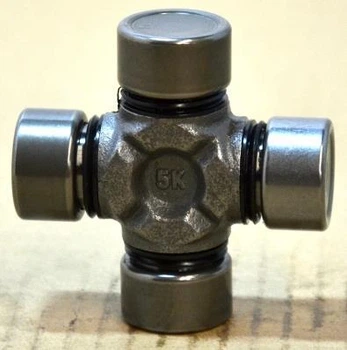

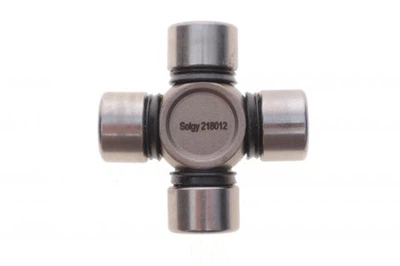

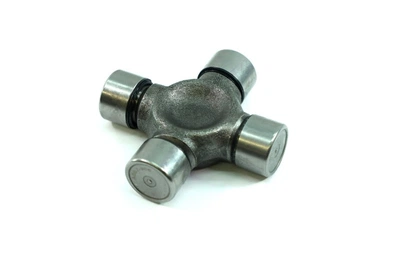

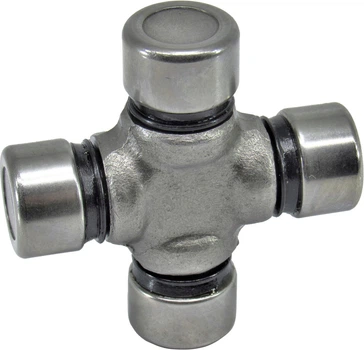

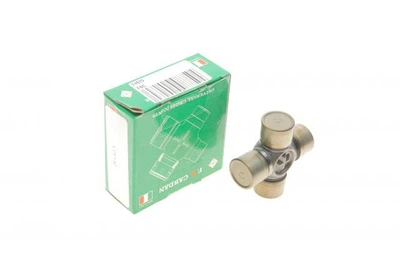

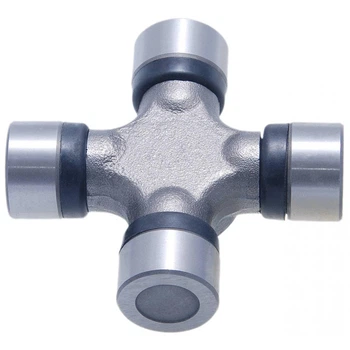

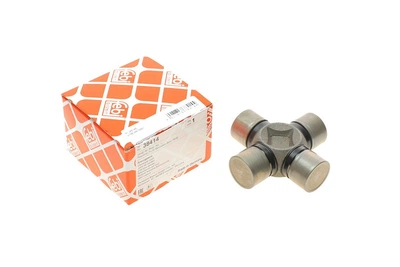

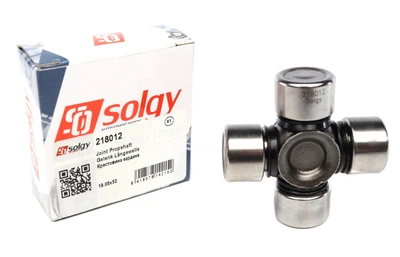

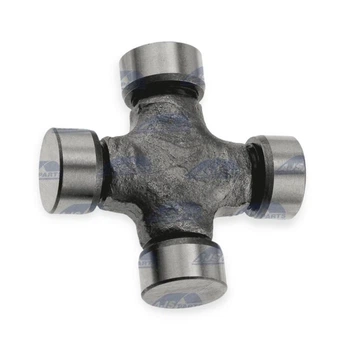

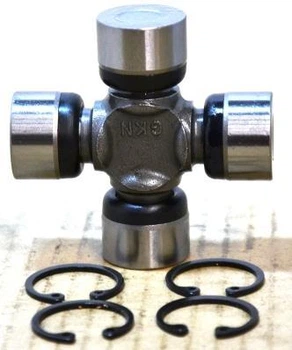

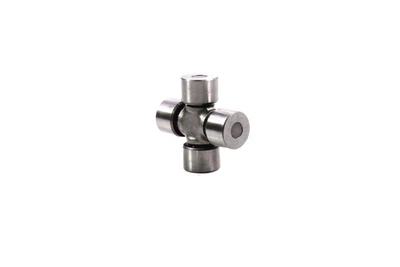

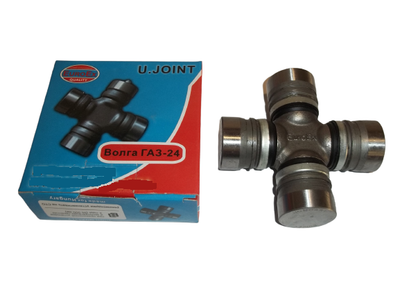

- Необслуговувані: герметичні вузли із закладеним на заводі мастилом на весь термін служби. Відрізняються високою надійністю, але при висиханні мастила або пошкодженні сальника вимагають повної заміни.

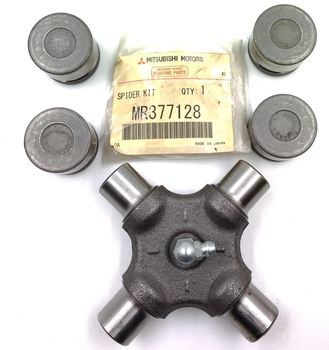

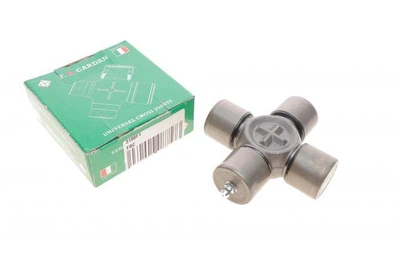

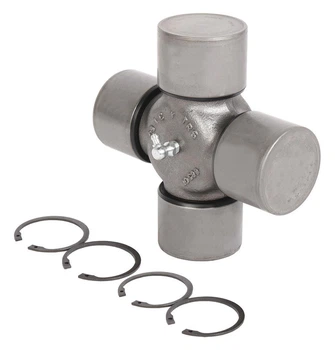

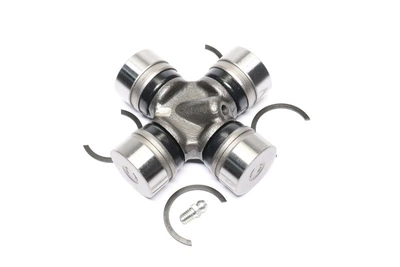

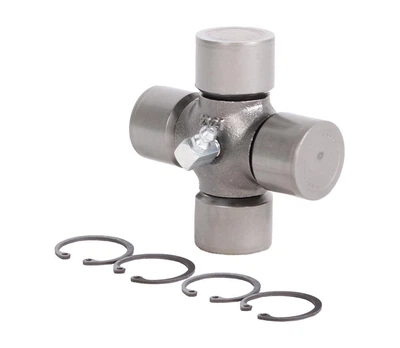

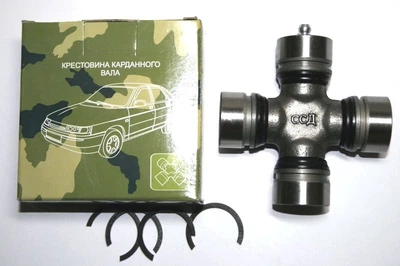

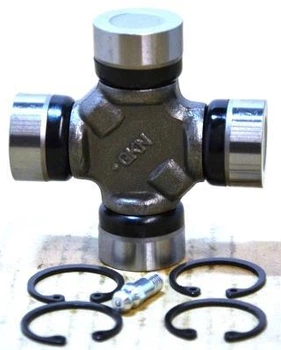

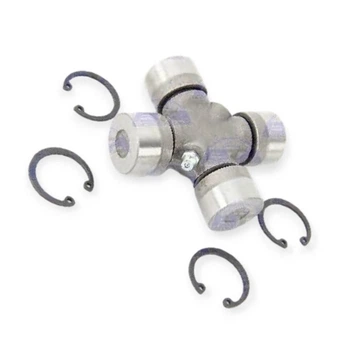

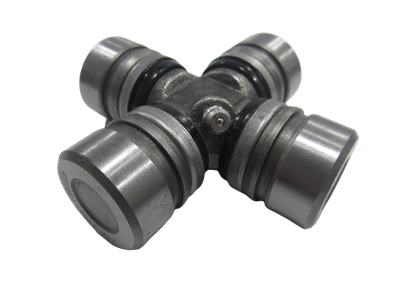

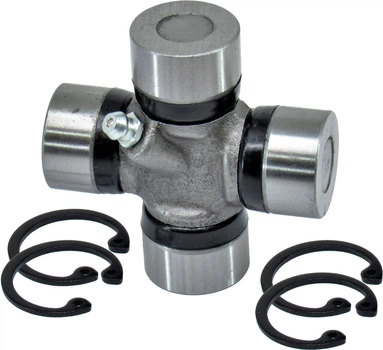

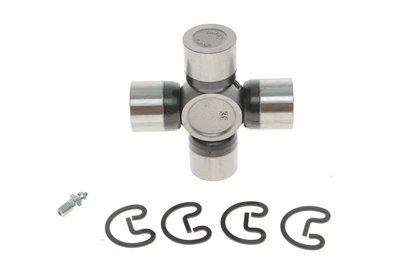

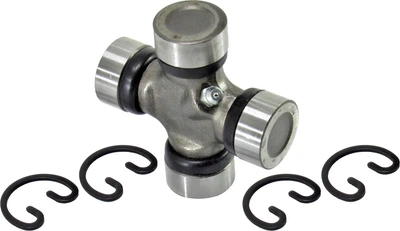

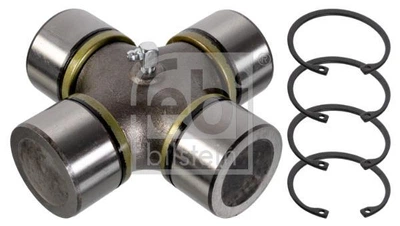

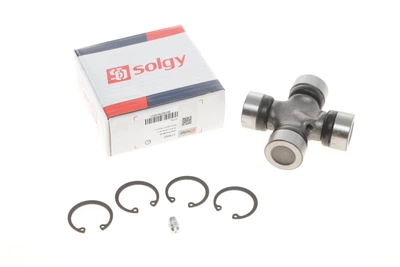

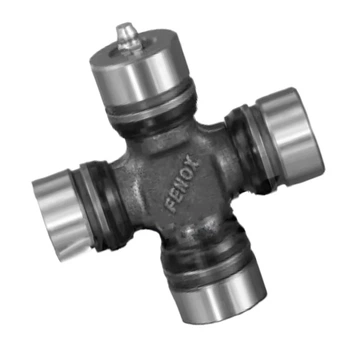

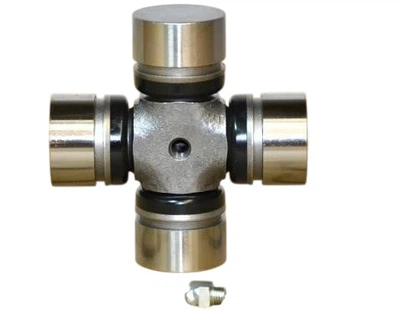

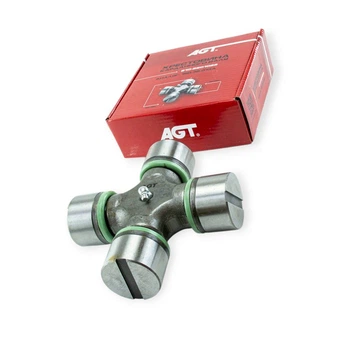

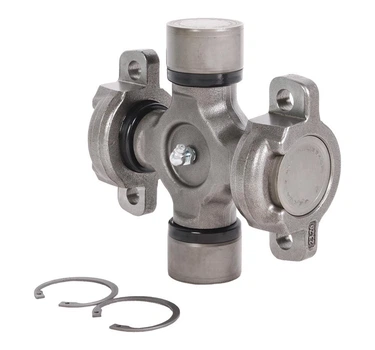

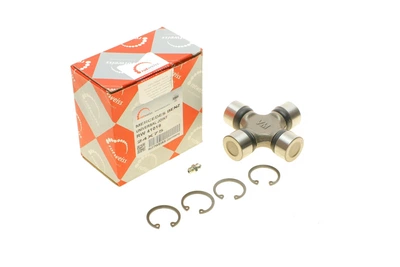

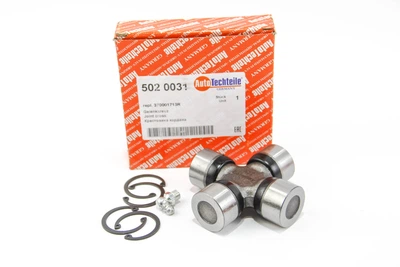

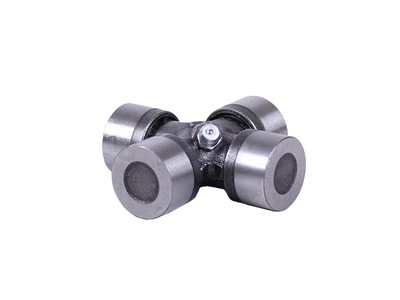

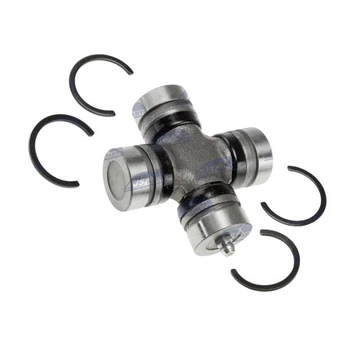

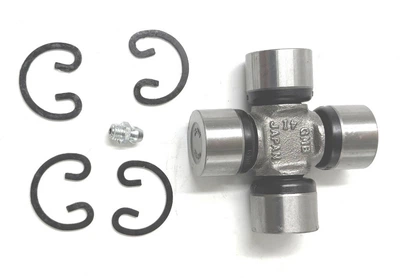

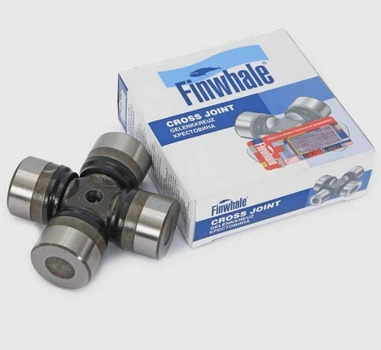

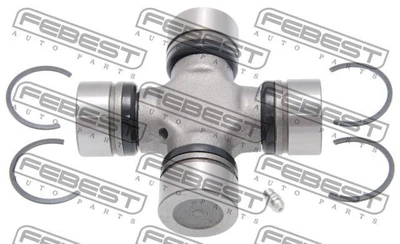

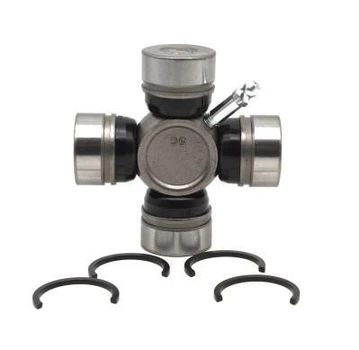

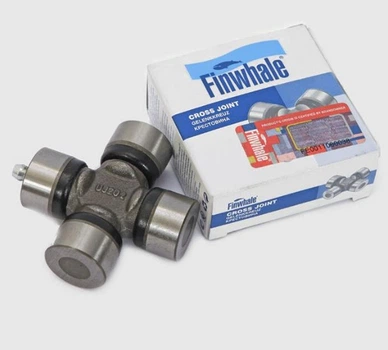

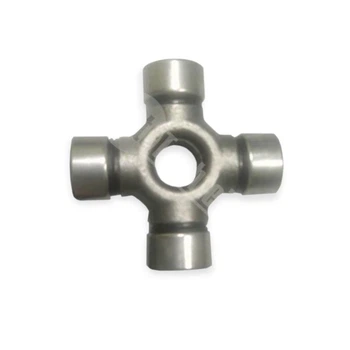

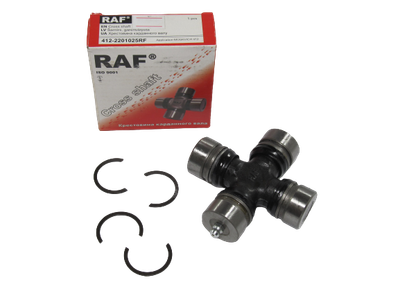

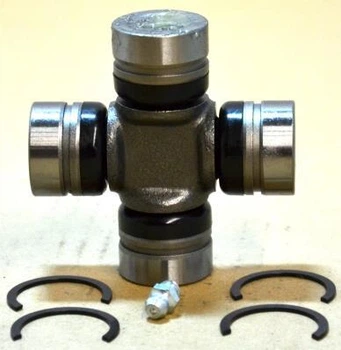

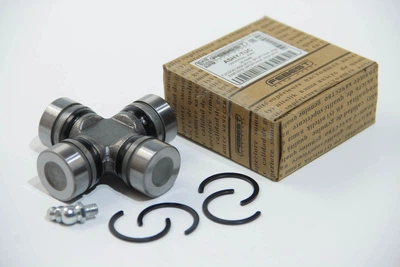

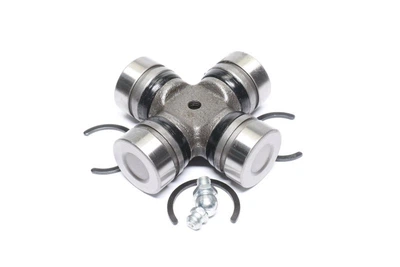

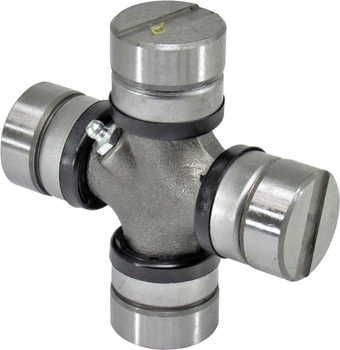

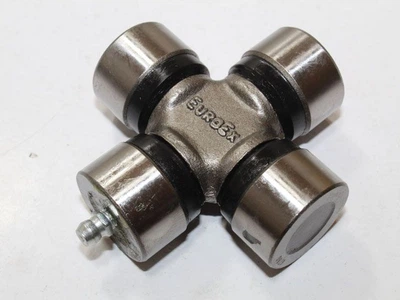

- Обслуговувані (з прес-маслянкою): мають спеціальний клапан (тавотницю) в центрі або торці стакана для періодичного шприцювання новим мастилом. Застосовуються переважно на комерційному транспорті та важких позашляховиках.

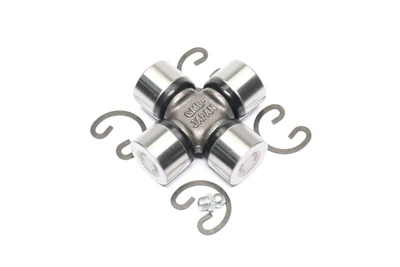

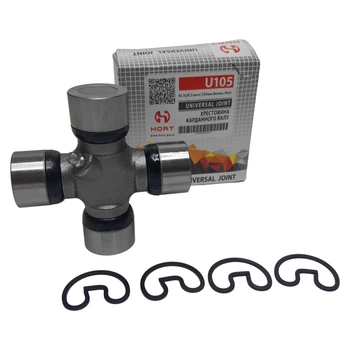

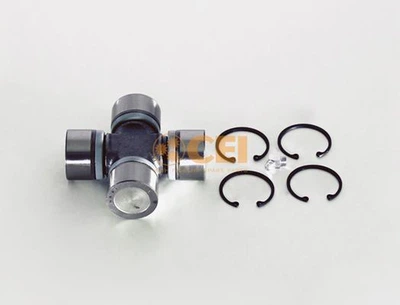

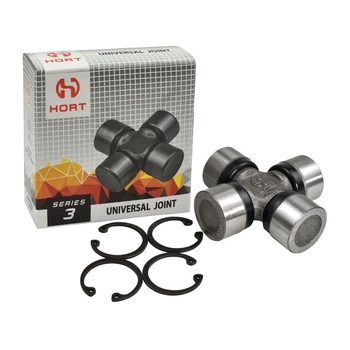

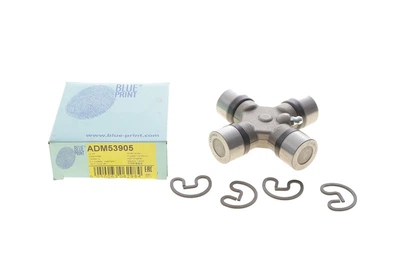

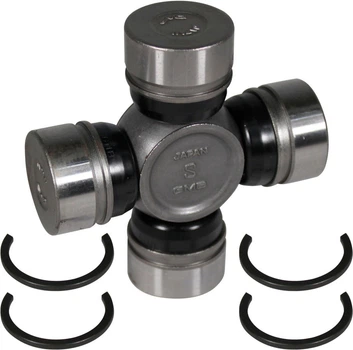

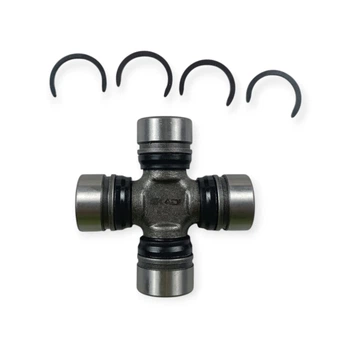

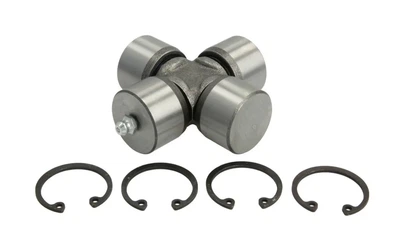

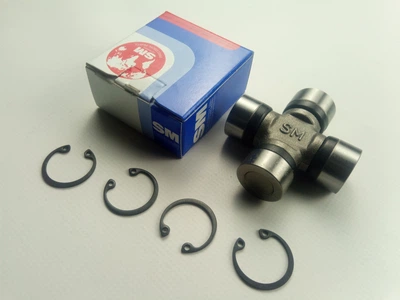

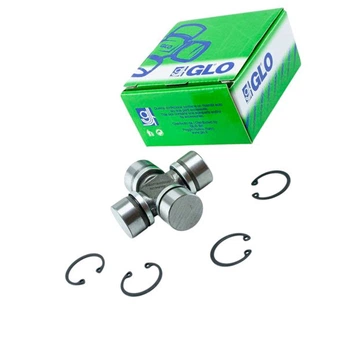

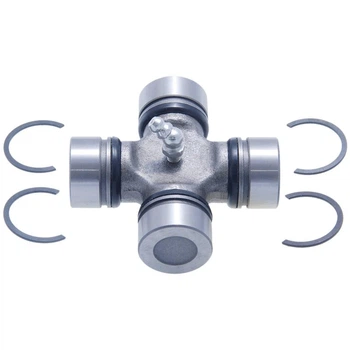

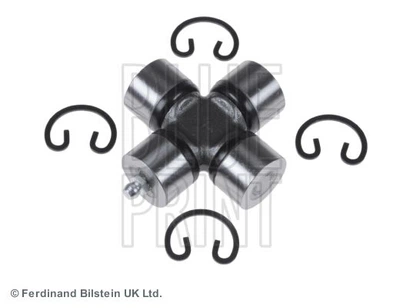

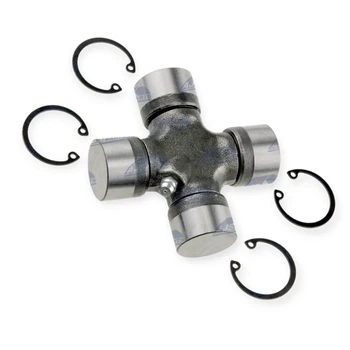

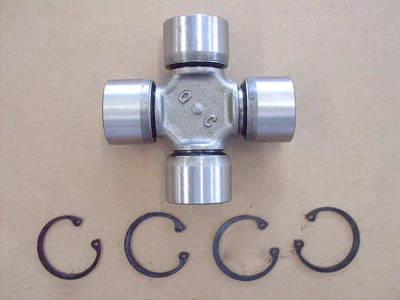

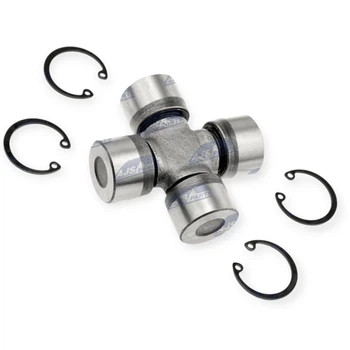

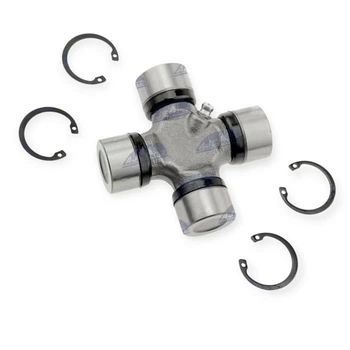

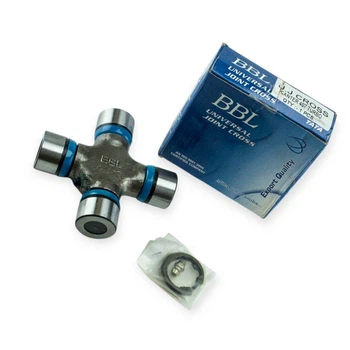

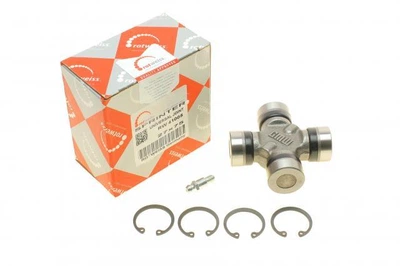

- З фіксацією стопорними кільцями: класичний варіант, що дозволяє легко демонтувати деталь в умовах звичайного гаража. Кільця можуть встановлюватися як зовні, так і всередині вушок вилки.
- З фіксацією керненням (вальцюванням): не мають стопорних кілець, стакани затиснуті пластичною деформацією металу самої вилки. Для заміни вимагають спеціального преса і точного центрування.
Ознаки зносу голчастих підшипників
Вироблення металу на шипах хрестовини або руйнування голчастих роликів миттєво позначається на поведінці автомобіля. Основні симптоми поломки:
- Виразний металевий брязкіт або жорсткий дзвінкий удар (клацання) з-під днища в момент увімкнення передачі (D або R) чи при різкому натисканні на педаль акселератора.
- Ритмічний скрип або писк, який посилюється під час набору швидкості і зникає при русі накатом (свідчить про повне висихання мастила та іржу всередині стаканів).
- Виражена вібрація по кузову на швидкостях від 60 до 90 км/год, викликана радіальним люфтом розбитого підшипника і порушенням балансування кардана.

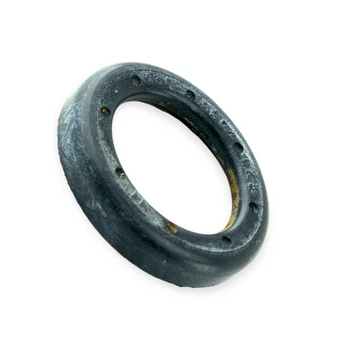

- Сліди іржавого пилу навколо ущільнювальних манжет (сальників) стаканів хрестовини під час візуального огляду на естакаді.
Порівняння обслуговуваних і необслуговуваних хрестовин
| Характеристика |
Необслуговувана хрестовина |
Обслуговувана (з прес-маслянкою) |
| Стійкість корпусу |
Максимальна (суцільнометалевий корпус без каналів) |
Знижена (внутрішні канали для мастила роблять деталь більш крихкою на скручування) |
| Термін служби |
Регламентований ресурсом заводського мастила і сальників |
Практично необмежений за умови регулярного шприцювання (кожні 10 тис. км) |
| Захист від води |
Висока (заводські ущільнення розраховані на весь термін) |
Вода витісняється шприцюванням після кожного глибокого броду (важливо для офроуду) |
Порада експерта: «Ніколи не вибивайте стару хрестовину молотком під час самостійної заміни. Удари кувалдою неминуче призводять до мікродеформації вушок вилки карданного вала (вони згинаються всередину). Після такого "розбирання" нова хрестовина затиснеться криво, її підшипники працюватимуть із перекосом і згорять буквально за кілька тисяч кілометрів. Використовуйте тільки спеціалізований гвинтовий знімач або гідравлічний прес».
Критерії правильного вибору запчастини
Підбір хрестовини здійснюється суворо за VIN-кодом автомобіля або за фізичними розмірами знятої деталі. Якщо ви підбираєте вузол за розмірами, необхідно штангенциркулем виміряти два параметри з точністю до десятих часток міліметра: зовнішній діаметр підшипникового стакана і загальну габаритну довжину хрестовини по краях протилежних стаканів. Під час вибору обслуговуваної моделі звертайте увагу на розташування маслянки — на деяких компактних карданах маслянка в торці шипа може впиратися у вилку, роблячи шприцювання неможливим.
