Еластичні муфти: гасіння вібрацій і захист карданної передачі
Еластична муфта (яку часто називають муфтою Губо) — це найважливіший демпфуючий елемент трансмісії задньопривідних і повнопривідних автомобілів. Вона встановлюється між фланцем коробки передач і карданним валом, а іноді й перед заднім редуктором. Її головне завдання полягає в поглинанні пікових крутильних ударів під час різкого старту або перемикання передач, а також у компенсації незначних кутових зміщень валів. Якісна муфта зберігає акустичний комфорт у салоні та захищає металеві елементи агрегатів від передчасного руйнування.
Конструктивні особливості демпфера
Еластична муфта працює в агресивному середовищі, піддаючись колосальним скручувальним навантаженням, перепадам температур і впливу дорожнього бруду. Конструктивно цей вузол складається з таких компонентів:
- Товстий шар спеціальної вулканізованої гуми або поліуретану, що виступає основним гасником коливань.
- Армувальний внутрішній корд із міцних капронових або кевларових ниток, який запобігає розриву вузла відцентровими силами на високих обертах.

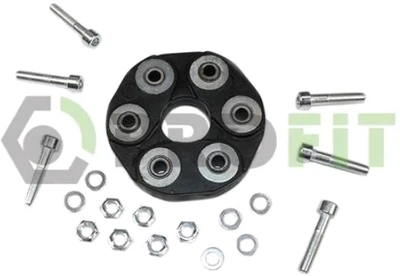

- Металеві закладні втулки під кріпильні болти, що забезпечують жорстку та надійну фіксацію на фланцях КПП і кардана.

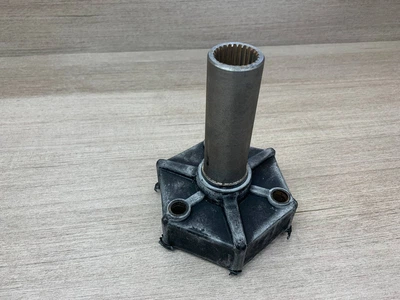

- Вбудована або окрема центрувальна втулка, що відповідає за сувору співвісність карданного вала і вихідного вала трансмісії.
Ознаки критичного зносу муфти
Їзда з порваною еластичною муфтою смертельно небезпечна: відрив карданного вала на швидкості призводить до повного руйнування днища кузова і картера коробки передач. На знос демпфера вказують такі симптоми:
- Глухі удари (поштовхи) в районі центрального тунелю під час увімкнення передачі (особливо при переведенні селектора АКПП у режими D або R).
- Відчутна вібрація по всьому кузову під час інтенсивного розгону, яка помітно знижується при виході на рівномірну крейсерську швидкість.
- Візуальні глибокі тріщини в гумі, відшарування демпфера від металевих закладних втулок або капронові нитки корду, що стирчать (виявляється під час огляду на підйомнику).
- Скрип або скрегіт металу під час рушання з місця (виникає на останній стадії зносу, коли гума повністю зруйнована і фланці б'ються один об одного).
Порівняння матеріалів виготовлення муфт
| Матеріал демпфера |
Переваги |
Недоліки та особливості |
| Вулканізована гума (OEM-стандарт) |
Максимальний акустичний комфорт, ідеальне гасіння дрібної вібрації та ривків. |
Боїться потрапляння трансмісійного і моторного мастила, схильна до старіння і розсихання з часом. |
| Поліуретан (посилений тюнінг) |
Виняткова механічна міцність, не боїться агресивної хімії, мастил і реагентів. |
Підвищена жорсткість, можлива трансляція дрібної вібрації від трансмісії на кузов автомобіля. |

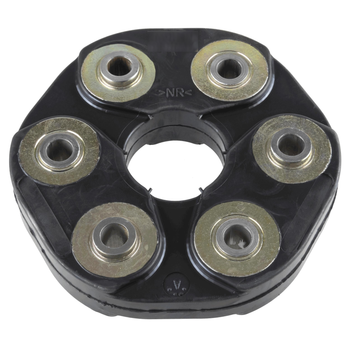

Порада експерта: «Під час монтажу еластичної муфти обов'язково звертайте увагу на мітки напрямку. На торці обойми майже завжди є виштампувані стрілки. Вони повинні вказувати на лапи фланця (туди, куди вставляється болт). Якщо поставити муфту задом наперед, армований корд усередині гуми працюватиме на злам, і деталь розірве буквально за кілька тисяч кілометрів. Також пам'ятайте: при затягуванні кріплення крутити потрібно виключно гайку. Обертання шляпки болта по поверхні муфти вмить зриває внутрішні металеві втулки з гуми».
Критерії правильного вибору деталі
Еластичні муфти підбираються суворо за VIN-кодом транспортного засобу. Візуальна схожість деталей оманлива: муфти відрізняються зовнішнім і внутрішнім діаметром, товщиною, розболтовкою (PCD) і жорсткістю самої гуми, розрахованої під конкретний крутний момент двигуна. Встановлення занадто м'якої муфти від малопотужного мотора на потужний автомобіль призведе до її швидкого обриву. У комплекті з новою муфтою фахівці рекомендують завжди купувати нові гайки, що самоконтряться, і болти, оскільки старе кріплення зазнає втомних навантажень на зріз.
