Гальмівні барабани: Еволюція, Конструкція та Експлуатація
В епоху повсюдного впровадження дискових систем, гальмівні барабани часто помилково вважають пережитком минулого. Однак інженери провідних автоконцернів (Toyota, Renault, Volkswagen) продовжують встановлювати їх на конвеєрі. Причина криється не лише в економії, а й в унікальних експлуатаційних характеристиках. З експертної точки зору, барабанний механізм — це закрита, захищена від зовнішнього середовища система з величезним ресурсом та ефектом «самопосилення» при гальмуванні, чого позбавлені дискові аналоги.
Архітектура гальмівної системи: Де встановлюються барабани?
Розташування вузлів залежить від розважування автомобіля та його призначення. Гальмівна динаміка розподіляється нерівномірно: при різкому уповільненні вага машини зміщується вперед, навантажуючи передню вісь на 70-80%. Це диктує вибір компонентів:

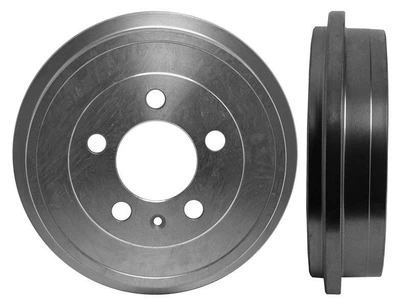

- Задня вісь (Класика жанру). На більшості легкових авто B-класу, бюджетних седанах та компактних кросоверах встановлюються задні гальмівні барабани. Оскільки задня вісь виконує лише допоміжну роль при гальмуванні, потужності барабанів тут більш ніж достатньо. Ключова перевага такої схеми — інтеграція стоянкового гальма («ручника») безпосередньо в механізм розведення колодок, що простіше та надійніше, ніж складні супорти з гвинтовим механізмом.

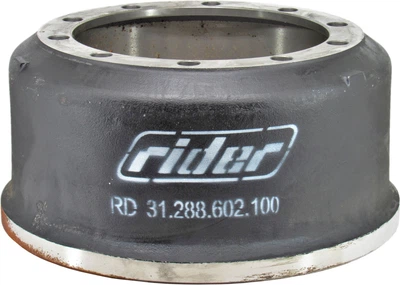

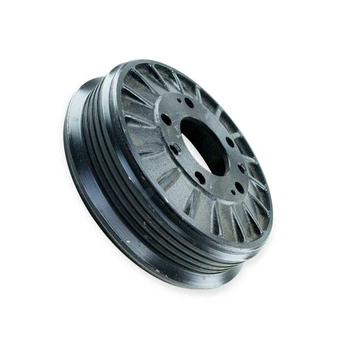

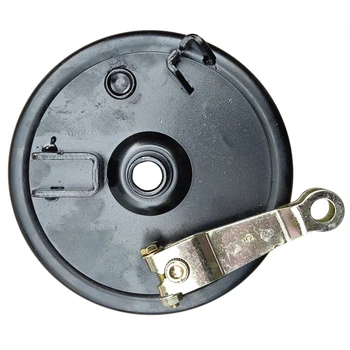

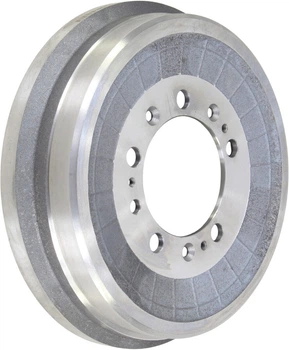

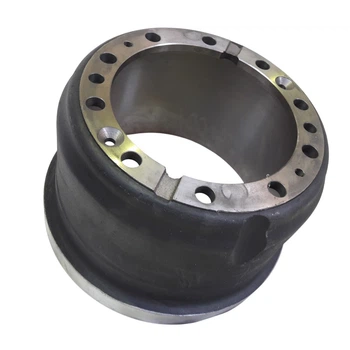

- Передня вісь (Спецтехніка та Ретро). Встановлення барабанів спереду сьогодні — рідкість для цивільних авто. Однак, якщо ви власник квадроцикла, класичного олдтаймера або утилітарної вантажівки, вам знадобляться передні гальмівні барабани. Вони конструктивно відрізняються від задніх збільшеним діаметром, наявністю ребер охолодження і часто — посиленим маточинним вузлом.
Матеріалознавство: З чого роблять сучасні барабани?
Вибір матеріалу безпосередньо впливає на непідресорену масу авто (а значить, на плавність ходу) і здатність системи протистояти перегріву (fading). На ринку представлені три основні типи:
| Тип матеріалу |
Конструкція |
Експертний висновок |

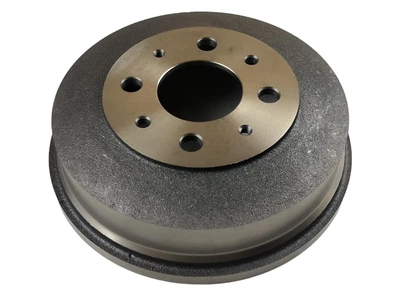

| Сірий Чавун (Grey Iron) |
Суцільнолита деталь із чавуну з пластинчастим графітом (марки СЧ20-СЧ25). |
Золотий стандарт. Має високу теплоємність (довго нагрівається) і відмінний коефіцієнт тертя. Головний мінус — велика вага і схильність до поверхневої корозії. |

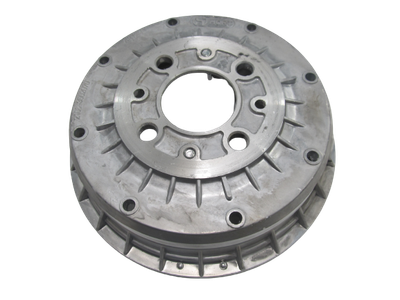

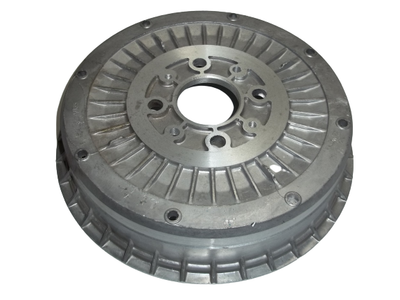

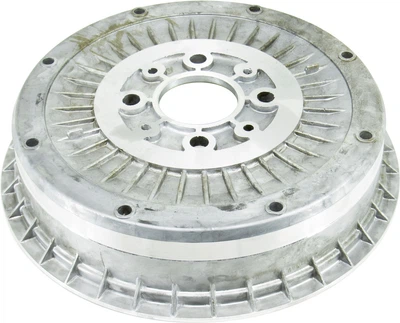

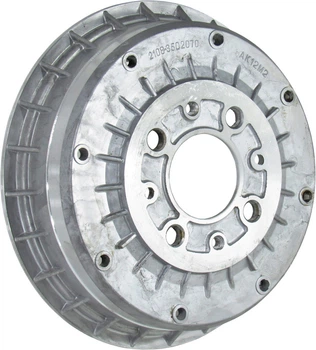

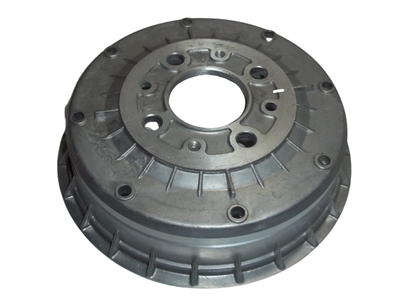

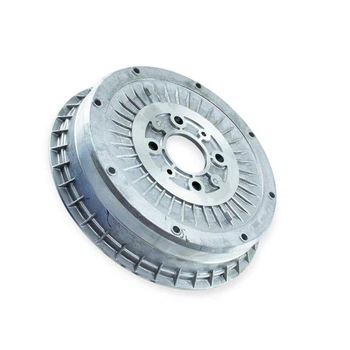

| Біметал (Алюміній + Чавун) |

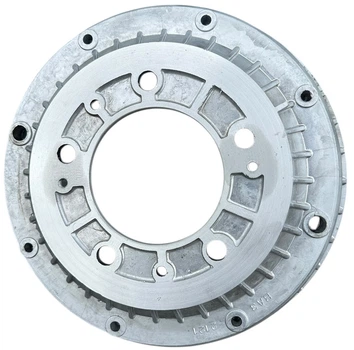

Алюмінієвий корпус із запресованою або залитою всередину чавунною гільзою. |
Вибір для комфорту. Алюміній швидко відводить тепло і знижує вагу вузла. Однак такі барабани дорожчі й можуть деформуватися при екстремальних термоударах (в'їзд у калюжу з гарячими гальмами). |
| Nodular Iron (Ковкий чавун) |
Чавун з кулястим графітом. |
Посилений варіант. Використовується на важких пікапах і комерційному транспорті. Матеріал більш пружний і менш крихкий, ніж звичайний сірий чавун. |
Технічний регламент: Коли міняти барабани?
На відміну від колодок, барабан не є розхідником, який змінюють кожне ТО. Його ресурс може досягати 100 000 – 150 000 км. Однак існують суворі критерії вибраковування:
1. Граничний знос (Max Dia)

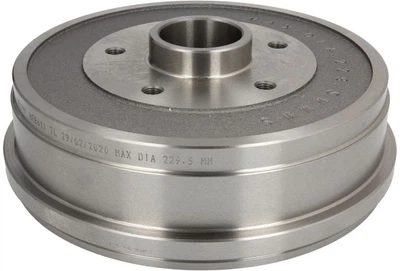

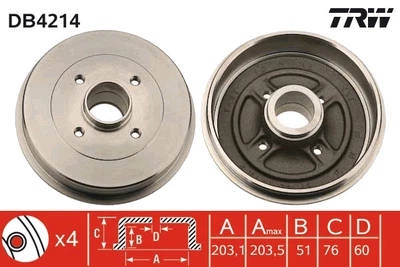

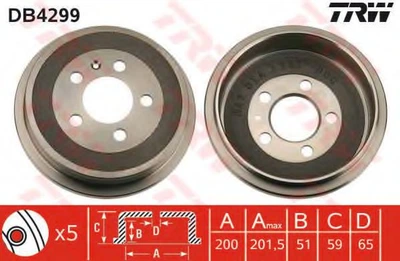

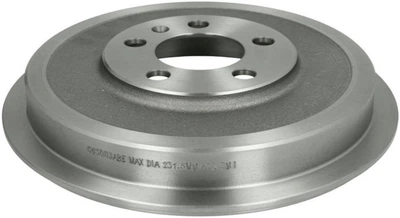

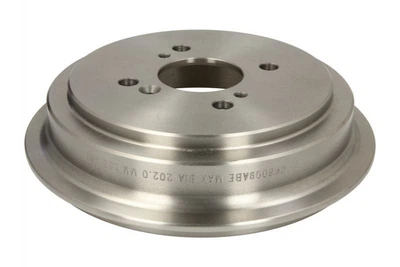

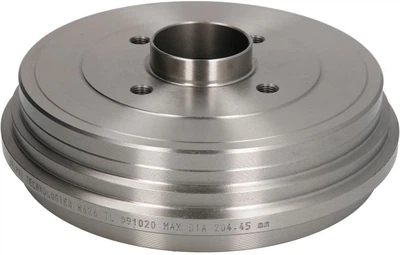

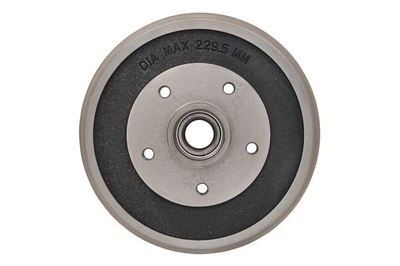

Це найважливіший параметр безпеки. На зовнішній стороні барабана вибита цифра, наприклад, "Max Dia 201.5 mm". Це означає, що якщо внутрішній діаметр робочої поверхні стане більше 201.5 мм, деталь підлягає негайній утилізації.
Ризик: При перевищенні діаметра поршні гальмівного циліндра висуваються занадто далеко. Це може призвести до їх перекосу, витоку гальмівної рідини або повного заклинювання колеса на ходу.
2. Овальність і биття
Якщо при натисканні на педаль гальма ви відчуваєте пульсацію, що передається на кузов (у разі задньої осі) або кермо (у разі передньої), це ознака того, що барабан втратив круглу форму. Проточка на токарному верстаті допомагає рідко і ненадовго — порушена структура металу швидко поверне дефект. Рішення — тільки заміна.
3. Тріщини та сколи
Навіть мікротріщини навколо отворів для колісних болтів є показанням до заміни. При екстреному гальмуванні чавун може розколотися, зруйнувавши весь колісний вузол.
Тонкощі підбору: VIN, PR-коди та особливості
Підібрати барабани складніше, ніж здається. Навіть на одній моделі авто одного року випуску можуть стояти різні системи (наприклад, Bosch або Lucas/TRW). На що дивитися:

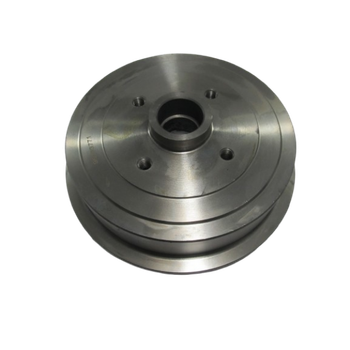

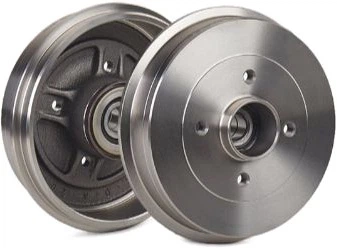

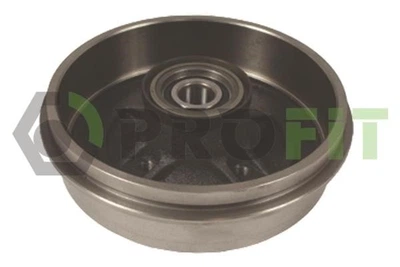

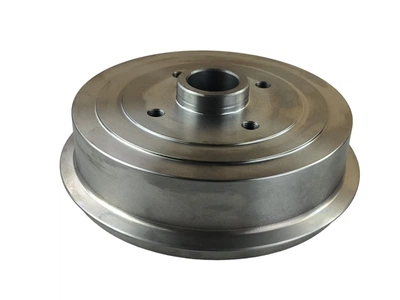

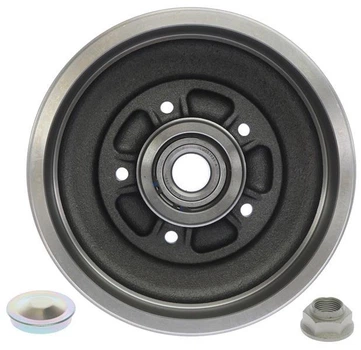

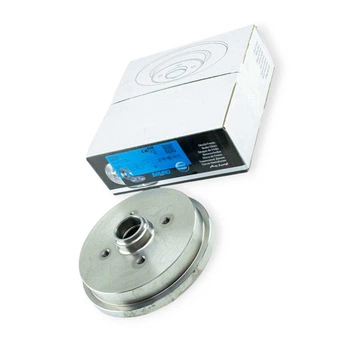

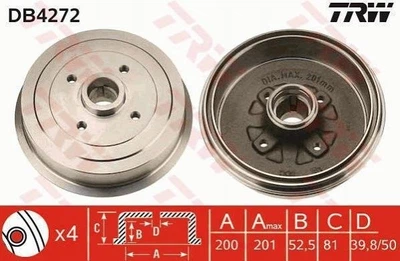

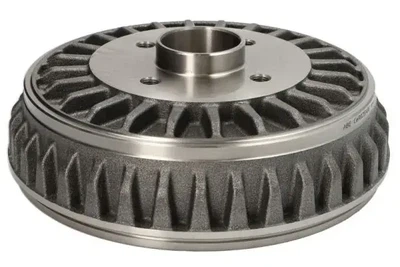

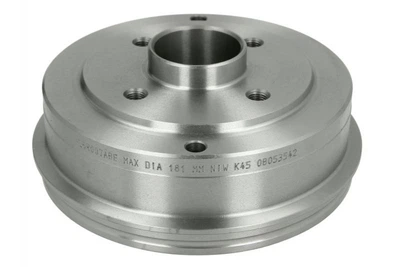

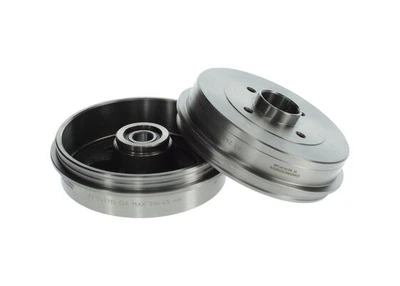

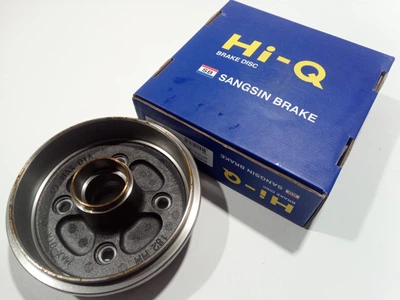

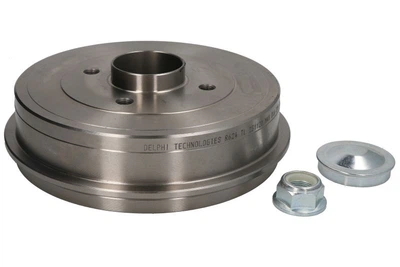

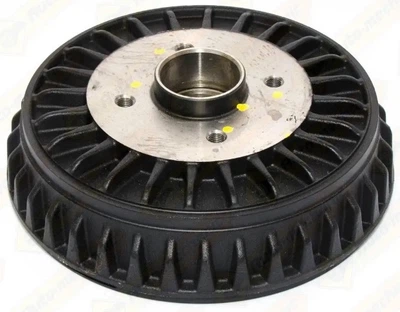

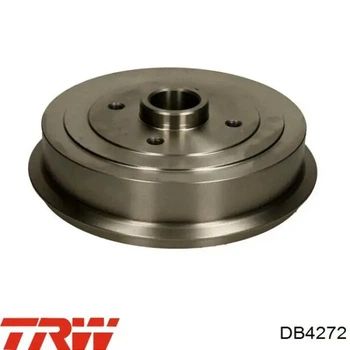

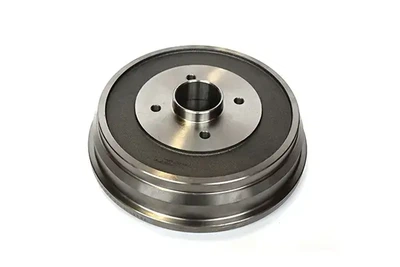

- Наявність маточинного підшипника. На багатьох французьких авто (Renault, Peugeot, Citroen) задній гальмівний барабан продається в зборі із запресованим підшипником і кільцем ABS. Спроба заощадити та купити «порожній» барабан призведе до додаткових витрат на пресування.
- Кількість шпильок (болтів). Банально, але часто помиляються: 4 або 5 отворів.

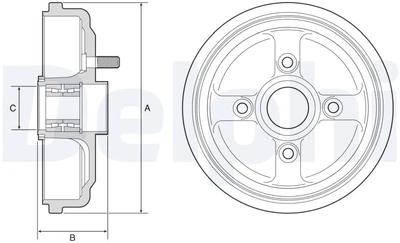

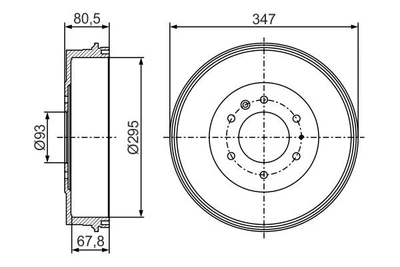

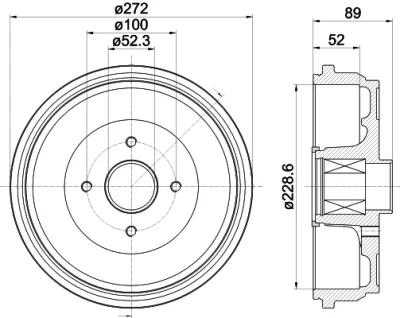

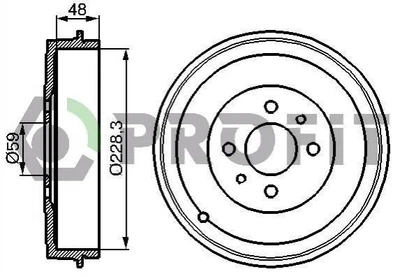

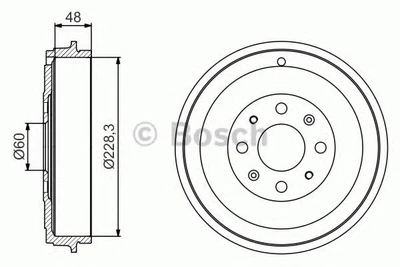

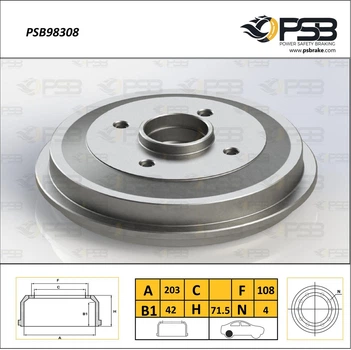

- Діаметр робочої поверхні. Часто існують варіанти для звичайної та посиленої підвіски (наприклад, 203 мм vs 228 мм).

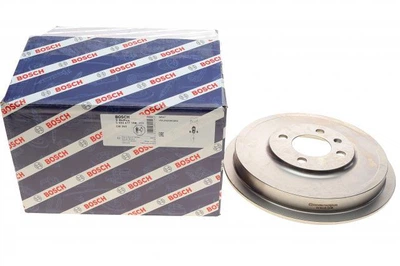

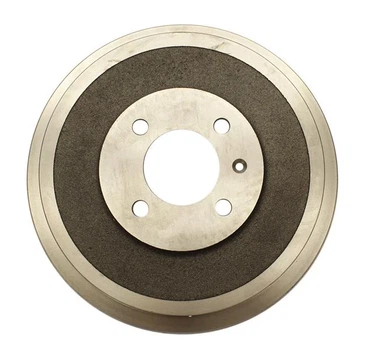

- PR-коди (для VAG). Власникам Volkswagen, Skoda, Audi потрібно обов'язково перевіряти наклейку з кодами комплектації в багажнику або сервісній книжці.
Поради майстра щодо встановлення
Щоб нові запчастини служили довго, дотримуйтесь алгоритму:
- Очищення маточини. Посадкове місце має бути зачищене до металевого блиску. Будь-яка іржа або бруд створить перекіс, який через 1000 км перетвориться на биття.
- Зведення колодок. Перед встановленням нового барабана необхідно звести механізм регулювання колодок в нуль, інакше новий (не зношений) барабан просто не налізе.

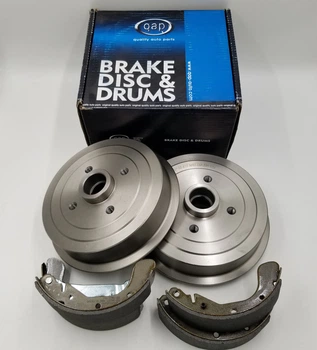

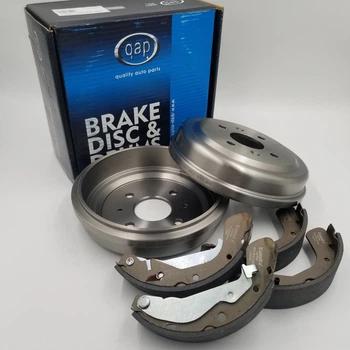

- Заміна колодок. Золоте правило: Нові барабани = Нові колодки. Стара колодка має вироблення під форму старого барабана ("бочку" або "конус") і буде нерівномірно прилягати до нової ідеальної поверхні, викликаючи локальний перегрів.
