Циліндри зчеплення: надійне керування гідравлічним приводом трансмісії
Гідравлічна система зчеплення забезпечує максимально плавну і точну передачу фізичного зусилля від ноги водія до механізму вимкнення трансмісії. На відміну від механічних тросів, гідравліка автоматично компенсує знос фрикційних накладок веденого диска і не потребує періодичного ручного регулювання натягу. Ефективність роботи цієї системи безпосередньо залежить від абсолютної герметичності та злагодженої взаємодії її основних вузлів, що перекачують технічну рідину під тиском.
Структура гідравлічного контуру зчеплення
Передача крутного моменту і розмикання зв'язку між мотором і коробкою передач забезпечується синхронною роботою декількох елементів гідропривода:

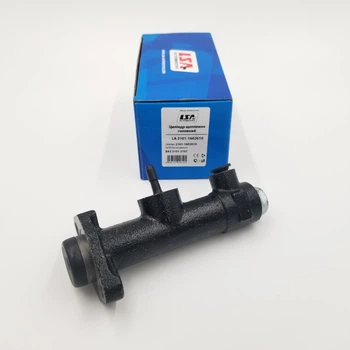

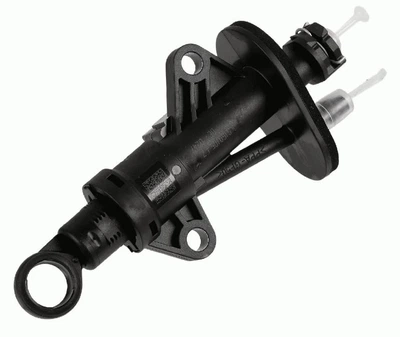

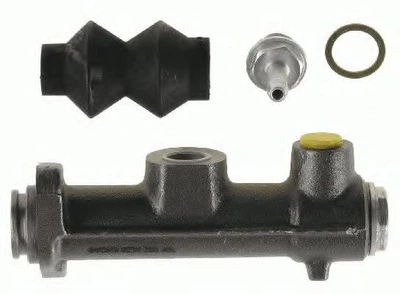

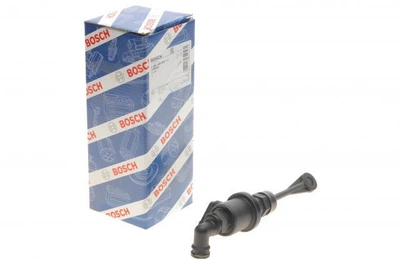

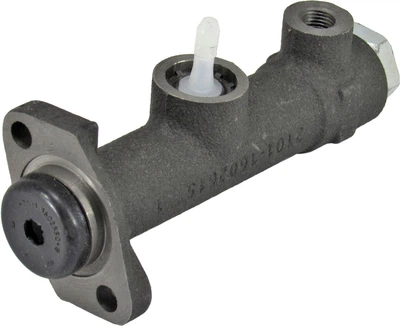

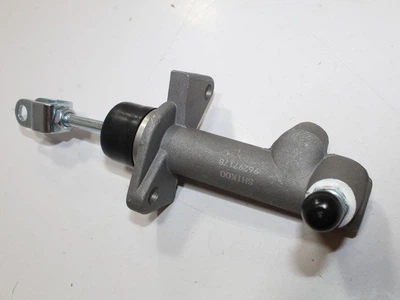

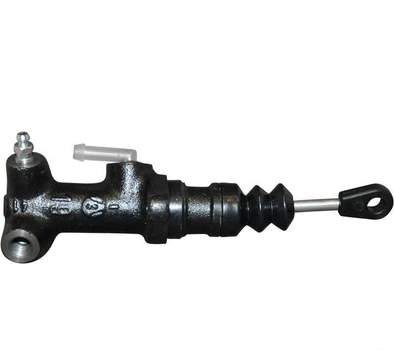

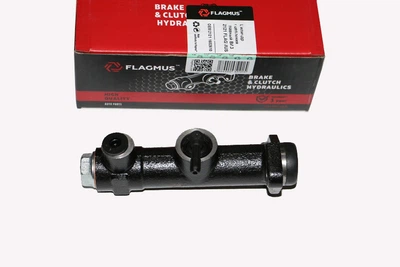

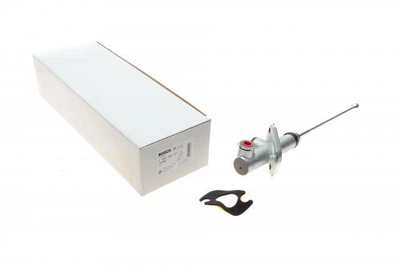

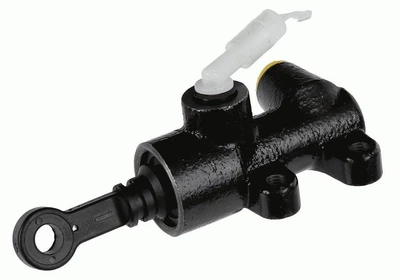

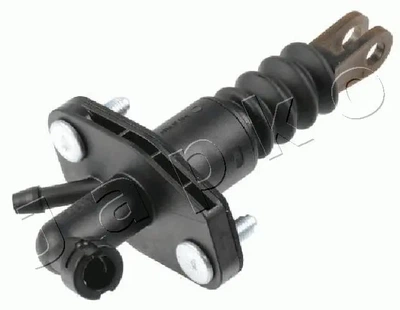

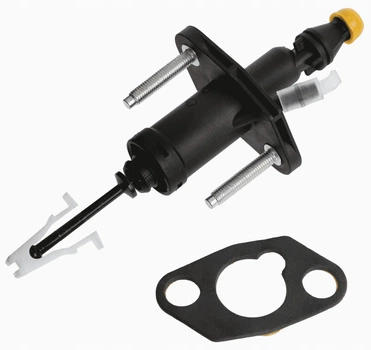

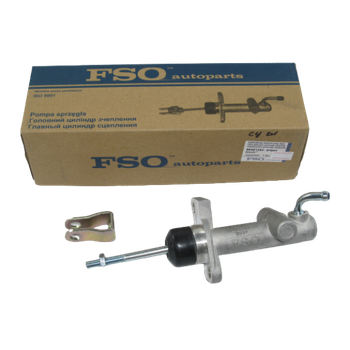

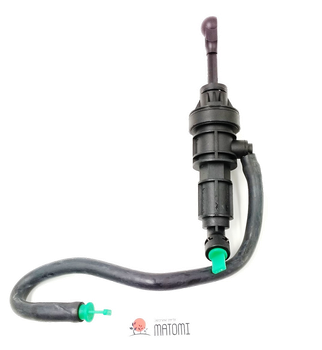

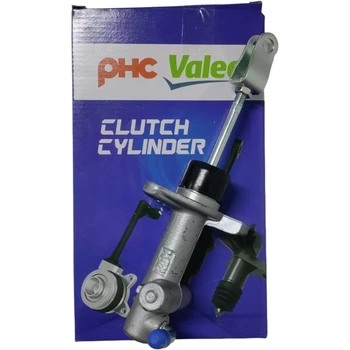

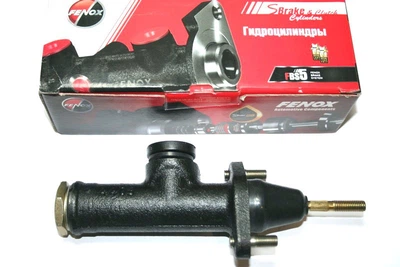

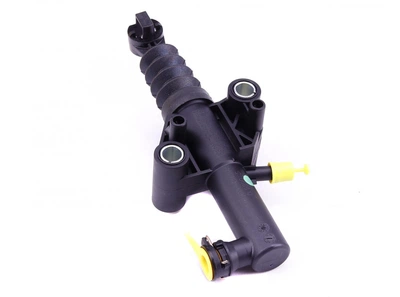

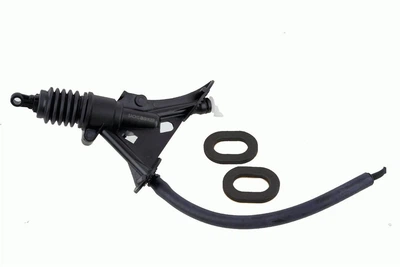

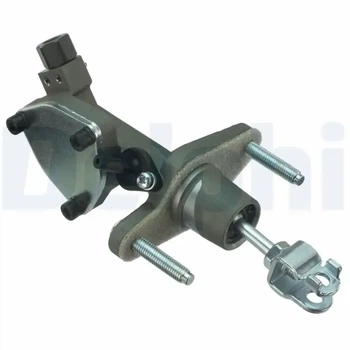

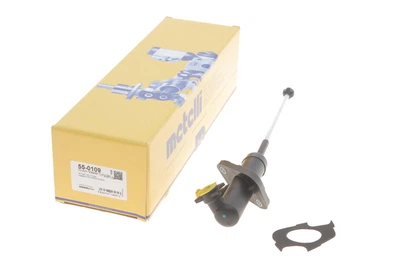

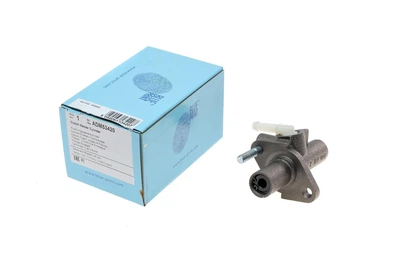

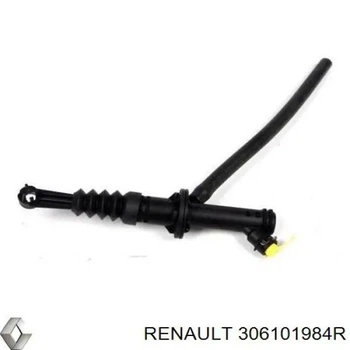

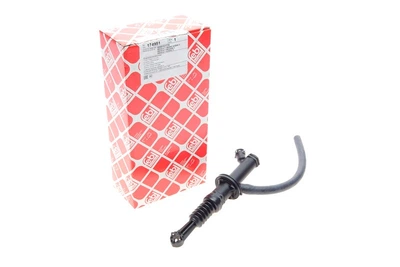

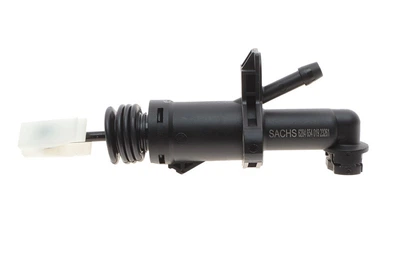

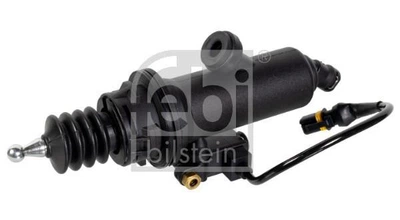

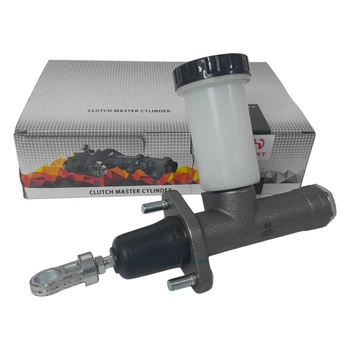

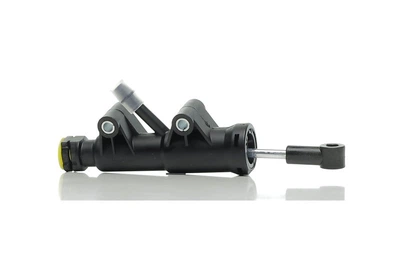

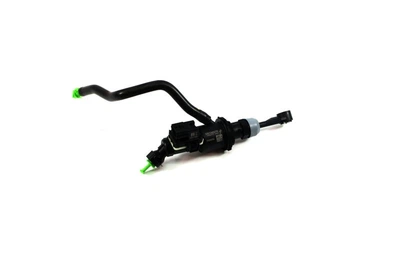

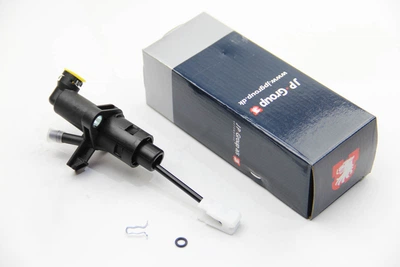

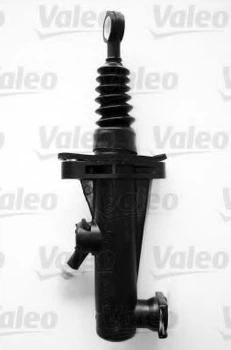

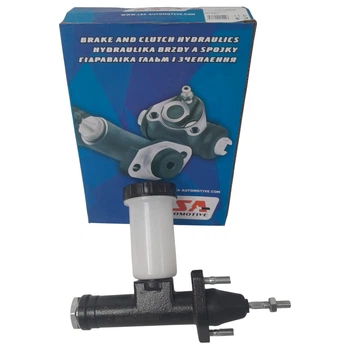

- Головні циліндри зчеплення, розташовані під педальним вузлом, першими приймають механічне зусилля від ноги водія і перетворюють його на гідравлічний тиск у магістралі.

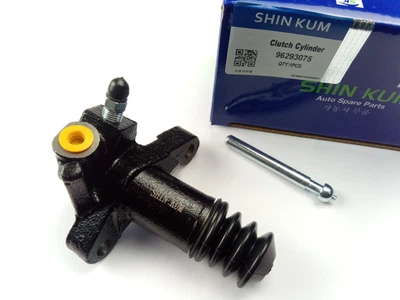

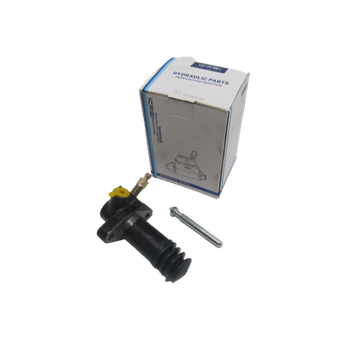

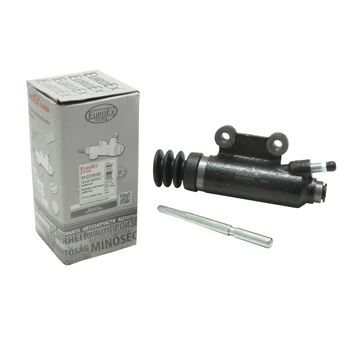

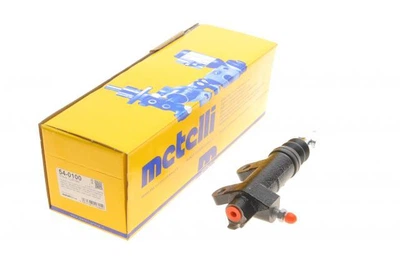

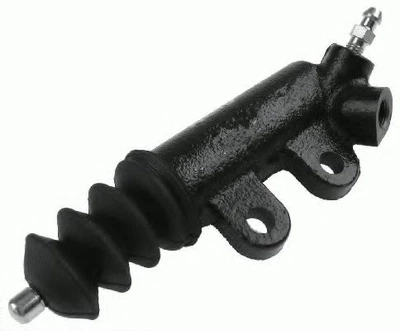

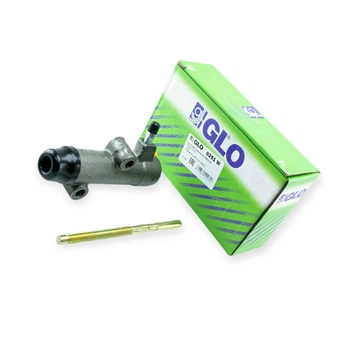

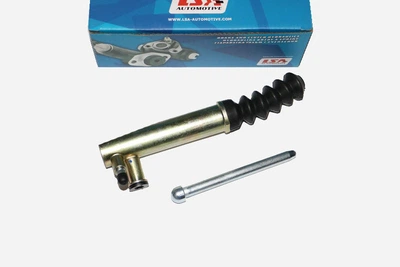

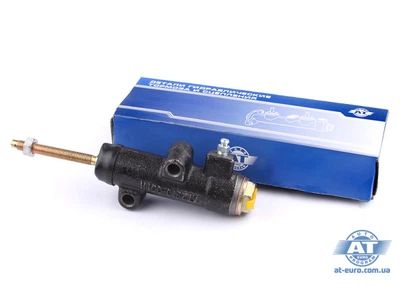

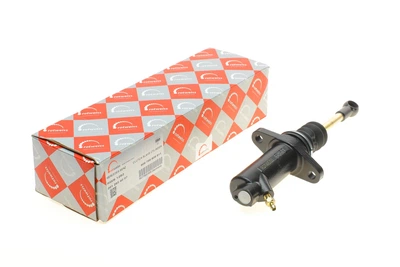

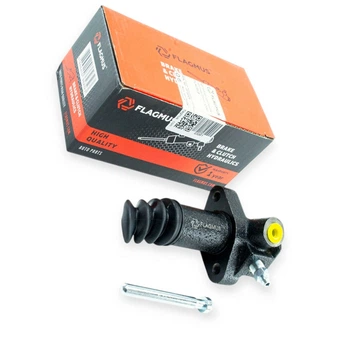

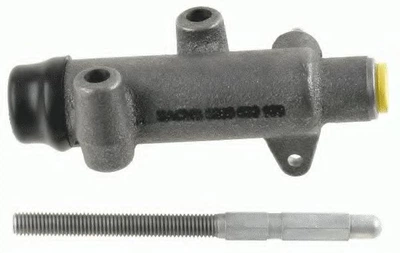

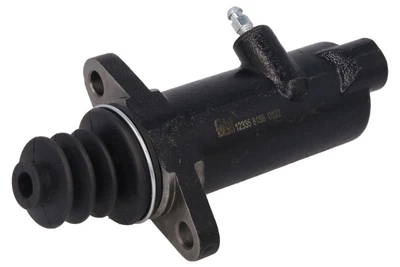

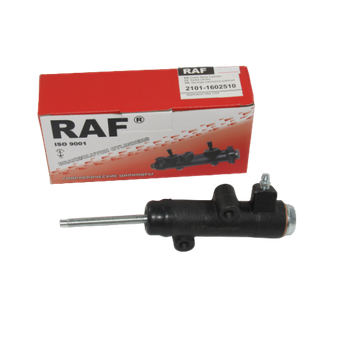

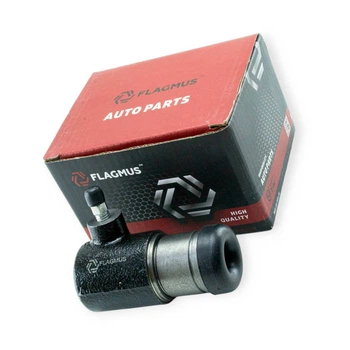

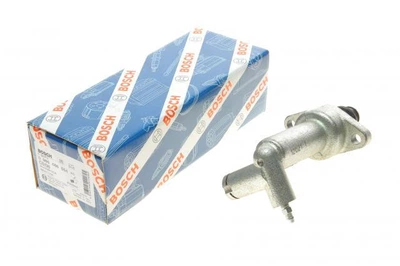

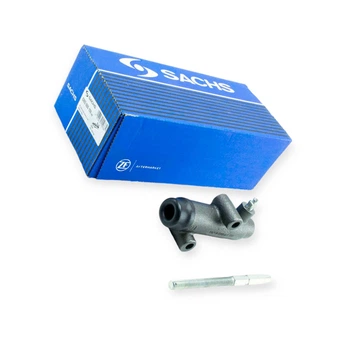

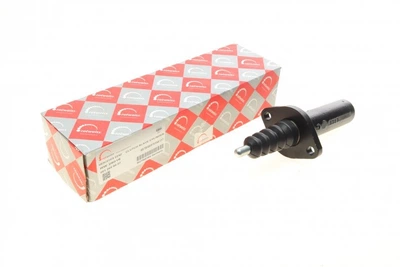

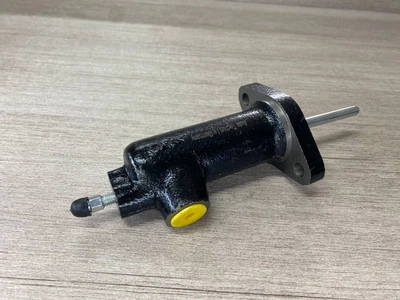

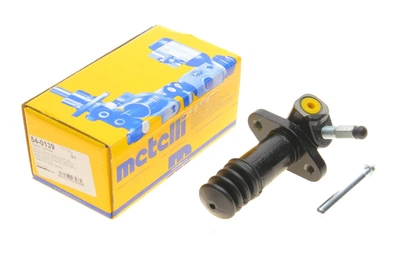

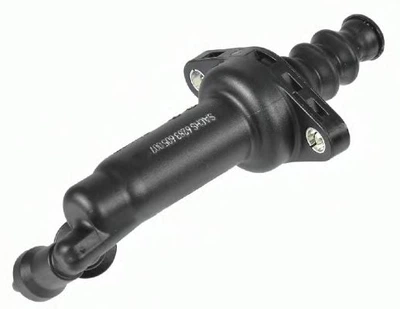

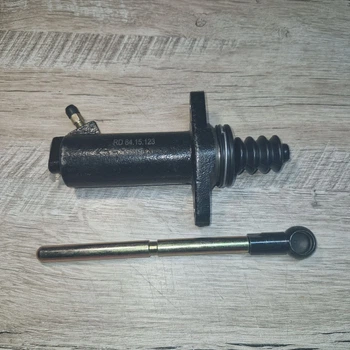

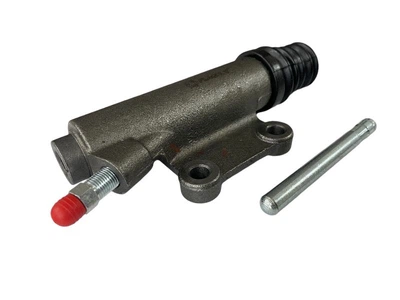

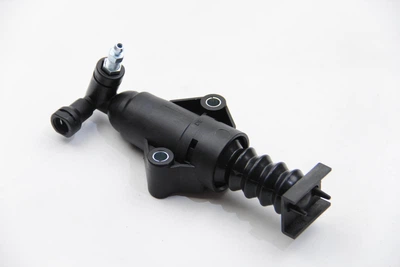

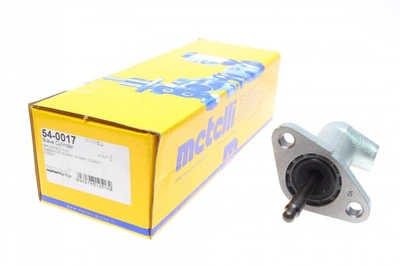

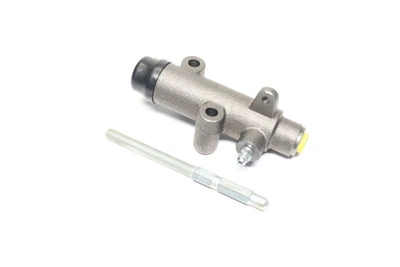

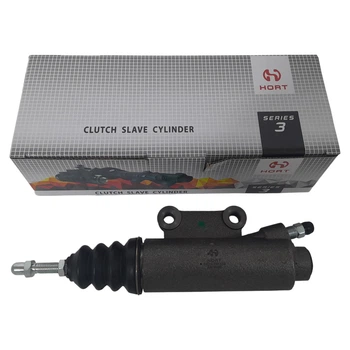

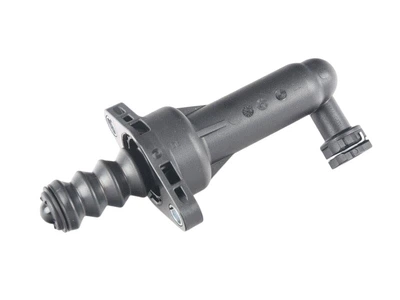

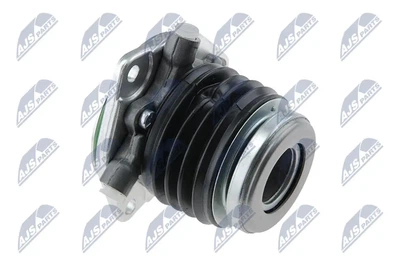

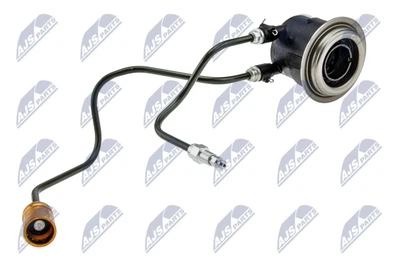

- Робочі циліндри зчеплення приймають цей тиск на іншому кінці контуру і фізично впливають на вилку вимкнення або діафрагмову пружину кошика.

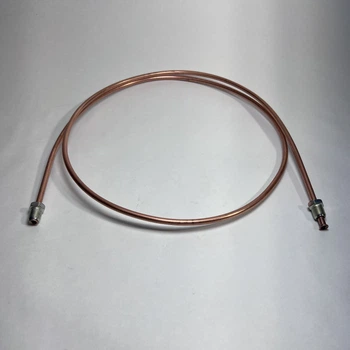

- З'єднувальні магістралі (металеві трубки та армовані гумові шланги), якими циркулює робоча рідина.

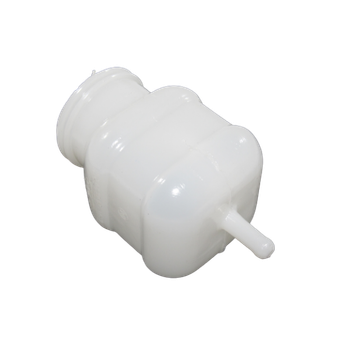

- Резервуар із гальмівною рідиною, який у більшості сучасних автомобілів є спільним для гальмівної системи та привода зчеплення.
Ознаки розгерметизації та поломки гідропривода
Вихід з ладу будь-якого з циліндрів або пошкодження магістралі призводить до падіння тиску в системі. Експлуатація автомобіля стає небезпечною або неможливою. На проблеми вказують такі симптоми:
- Провал педалі зчеплення в підлогу (педаль не повертається у вихідне положення або має занадто м'який, «ватний» хід).
- Неможливість увімкнути передачу при заведеному двигуні через те, що зчеплення повністю не вимикається (система «веде»).
- Регулярне падіння рівня гальмівної рідини в розширювальному бачку без візуальних течій на колісних гальмівних супортах.
- Поява маслянистих плям під педаллю в салоні автомобіля або зовні на стику картера двигуна і коробки передач.
Порівняння типів привода зчеплення
| Характеристика роботи |
Гідравлічна система (циліндри) |
Механічна система (трос) |
| Плавність ходу педалі |
Максимальна (рідина демпфує ривки) |
Середня (залежить від мастила і зламів троса) |
| Компенсація зносу диска |
Автоматична (за рахунок об'єму рідини) |
Вимагає ручного регулювання гайкою натягу |
| Специфіка обслуговування |
Регулярна заміна рідини і прокачування від повітря |
Заміна троса цілком при його розтягуванні або обриві |
Порада експерта: «Багато водіїв справно міняють гальмівну рідину в контурах коліс кожні 40-50 тисяч кілометрів, але забувають попросити механіка прокачати контур зчеплення, який живиться з того ж бачка. Стара гігроскопічна рідина накопичує вологу, що призводить до внутрішньої корозії металевих дзеркал обох циліндрів. Своєчасне оновлення рідини в магістралі трансмісії подовжує термін служби гумових манжет головного і робочого циліндрів мінімум удвічі».
Комплексний підхід до діагностики та ремонту
У разі виникнення проблем із гідравлікою зчеплення фахівці рекомендують проводити комплексну діагностику контуру. Якщо педаль стала провалюватися, проблема може ховатися як у манжеті головного циліндра, що перепускає тиск, так і в робочому, що протікає. Підбирати нові деталі слід суворо за VIN-кодом автомобіля, оскільки діаметри поршнів, різьблення штуцерів і тип кріплень різняться залежно від встановленої коробки передач. Після монтажу нових вузлів система вимагає обов'язкового і ретельного прокачування для повного видалення бульбашок повітря.
