Ремни и цепи вариатора: надежное звено бесступенчатой трансмиссии
Вариаторная коробка передач (CVT) обеспечивает идеальную плавность хода за счет непрерывного изменения передаточного числа без физического переключения ступеней. Главным силовым связующим звеном между ведущим и ведомым конусами (шкивами) выступает ремень или цепь. Именно эта деталь передает весь крутящий момент от двигателя к колесам, работая в условиях экстремального трения, высоких температур и колоссальных нагрузок на растяжение или сжатие.
Типы приводных элементов вариатора
В зависимости от инженерных решений автопроизводителя, внутри бесступенчатой трансмиссии используется один из двух принципиально разных типов привода:
- Металлические толкающие ремни (Push-Belt): состоят из сотен клиновидных стальных сегментов (пластин), нанизанных на многослойные гибкие стальные ленты. Этот механизм работает на сжатие — звенья толкают ведомый шкив. Конструкция применяется в подавляющем большинстве кроссоверов и легковых авто азиатских брендов.

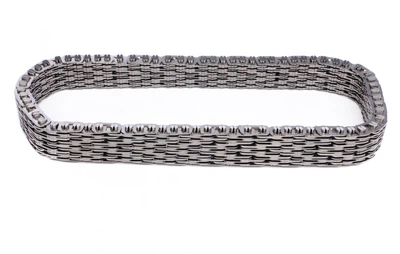

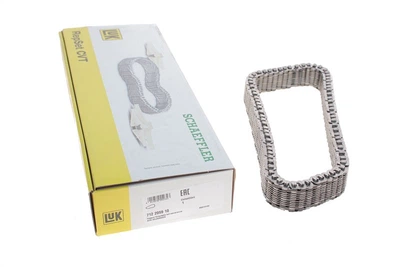

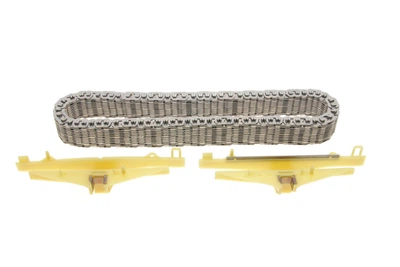

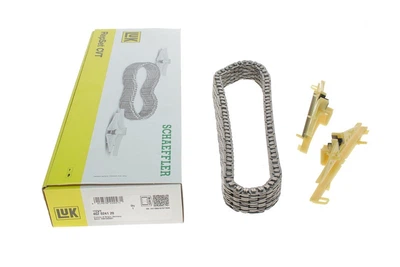

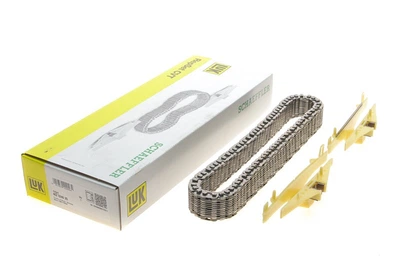

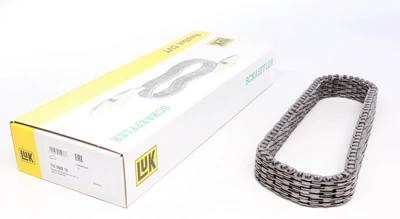

- Тяговые цепи (Pull-Chain): классическая цепная конструкция со штифтами, работающая на растяжение. Цепь способна передавать значительно больший крутящий момент, поэтому устанавливается на автомобили с мощными турбированными моторами и некоторые немецкие трансмиссии премиум-сегмента.
Симптомы критического износа ремня или цепи
Разрыв связующего элемента на ходу приводит к мгновенной остановке автомобиля и капитальному разрушению внутренностей коробки. Предотвратить аварию можно, если вовремя заметить признаки износа:
- Ощутимые подергивания, рывки и провалы тяги при монотонном разгоне (свидетельствует о проскальзывании металла по поверхности конусов).
- Специфический металлический гул, свист или вой из-под капота, который меняет тональность синхронно с оборотами двигателя.
- Обильная стальная пудра или крупные стружки на магнитах поддона, обнаруживаемые при плановой замене трансмиссионной жидкости.
- Переход коробки передач в аварийный режим со снижением скорости, чтобы предотвратить полный обрыв привода.
Сравнение цепей и ремней вариатора
| Характеристика |
Толкающий металлический ремень |
Тяговая цепь |
| Передача крутящего момента |
Средняя (подходит для моторов объемом до 2.5-3.0 л) |
Высокая (отлично справляется с мощными ДВС и дизелями) |
| Акустический комфорт |
Высокий (работает практически бесшумно) |
Средний (может издавать характерный шелест под нагрузкой) |
| Устойчивость к износу |
Очень чувствителен к грязному маслу и перегреву |
Более терпима к перегрузкам, но изнашивает оси звеньев |
Совет эксперта: «Если ремень вариатора оборвался или начал сильно проскальзывать, простая его замена на новый не решит проблему. Буксующий металл моментально оставляет глубокие задиры на идеально гладких рабочих поверхностях конусов. Если установить новый ремень на поврежденные шкивы, его боковые грани сточатся о задиры, как о напильник, за первую тысячу километров. Поверхность конусов обязательно нужно шлифовать, а гидроблок — полностью разбирать и вымывать от стружки».
Критерии правильного выбора деталей CVT
Подбор ремня или цепи вариатора осуществляется исключительно по VIN-коду транспортного средства или серийному номеру самой коробки передач. Детали абсолютно не взаимозаменяемы: они отличаются по длине, ширине, количеству лент или углу наклона торцевых сегментов. Вместе с заменой приводного элемента специалисты настоятельно рекомендуют менять масляный насос (или его редукционный клапан), фильтры грубой и тонкой очистки, а также заливать строго регламентированную жидкость (CVTF). Важно помнить, что жидкость для вариаторов уникальна — она содержит специальные модификаторы, которые не только смазывают детали, но и предотвращают скольжение металла по металлу.
