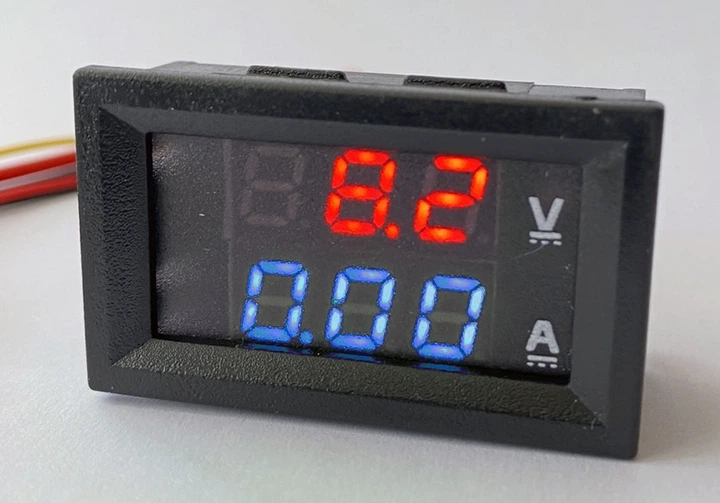

Врезной цифровой Вольтметр - Амперметр 0-100В, 10А (31561)

Встраиваемый вольтметр-амперметр 0-100V 0-10A. Вольтампертметр цифровой, имеет вмонтированный шунт постоянного тока 10 A и пределы измерения напряжения 0 - 100V. Это означает, что Вам не требуется подключение внешнего шунта для измерения силы тока — благодаря этому прибор гораздо легче установить, и нет множества мешающих проводов.

Он отлично подойдет и для блока питания и для зарядного устройства аккумуляторов. Ведь с помощью него возможно контролировать одновременно напряжение и ток. Питание от 5 до 30 В осуществляется от батарейки Крона, аккумулятора 6 В,12 В, 24 В или от зарядного устройства от мобильного телефона. При желании и возможности можно применить питание и измеряемого объекта.

Характеристики вольтметра - амперметра :

1. Размер: 48 мм x 29 мм x 26 мм.
2. Цвет дисплея: красный и синий светодиодный (двойной дисплей).
3. Дисплей: 0,28 "светодиодный цифровой.
4. Рабочее напряжение: 4 ~ 30 В постоянного тока.
5. Измерение напряжения: 0 ~ 100 В постоянного тока.
6. Минимальное разрешение (В): 0,1 в.
7. Частота обновления: ≥500 мс/раз.
8. Точность измерения: 1% (± 1 цифра).
9. Минимальное разрешение (A): 0,01 А.
10. Рабочий ток: <20 мА.
11. Измерительный ток: 10A (прямое измерение, Встроенный шунт).
12. Рабочая температура: от-10 до 65°c.
13. Рабочая влажность: от 10 до 80% (без конденсации).
14. Монтажный вырез: 45,5 мм x 26,5 мм.

Схема подключения:
