Передние и задние парктроники для Андроид магнитол 8 сенсоров Terra PS AND8, вывод на экран магнитолы

В настоящее время мультимедийнчые системы в автомобиле на базе ОС Андроид фактически окончательно вытеснили классические автомагнитолы. И появление парктроников адаптированных под этот тип магнитол был лишь вопрос времени. Преимущество таких парковочных систем вполне очевидна, это:

• не нужно выдумывать, куда размещать индикатор, т.к. отпала сама необходимость в нем;
• изображение с парктроника выводится непосредственно на магнитолу в полупрозрачном режиме и не мешает работе основных приложений;
• визуально видна работа именно каждого датчика с цветной градацией приближения к препятствию;
•  в случае использования камеры заднего вида, поверх изображения от камеры в полупрозрачном режиме накладывается изображение работы датчиков парковки. При этом изображение работы датчиков не мешает обзору от камеры заднего вида. Получается, помимо изображения с камеры, на монитор выводится графическое изображение и сигналов от парктроников, по которым можно визуально определить расстояние до препятствия.
• удобно наблюдать работу датчиков парковки и изображение от камеры заднего вида на одном экране - уже не нужно отводить глаза на отдельный индикатор для парктроников.
• удобный и информативный видео контроль. Аудио предупреждение так же сохранилось.

Вывод изображение с парктроников осуществляется на автомагнитолы, работающих на ОС Android. Единственное требование к этим магнитолам, чтобы они были оснащены входом для DATA кабеля, который используется для подключения внешних устройств. Это стандартный вход на 8-пинов и он фактически присутствует на всех Android магнитолах - будь то бюджетные или дорогие автомагнитолы. Нужно соединить DATA кабелем (поставляется в комплекте) устройство управление парктрониками с автомагнитолой и сделать небольшую настройку в системе Андроид.

По этой ссылке представлен видео обзор, подключение и настройка парктроника Terra PS AND4 к универсальной мультмединой системе на Андроиде. Видео обзор.

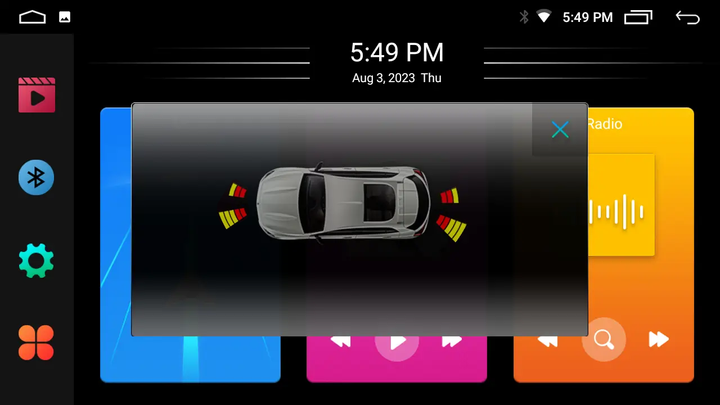

Парктроники совместимы с универсальными 1 и 2 DIN магнитолами Андроид, а так же со штатными устройствами, которые оснащены CAN шиной. Вывод изображения сигнала от парктроников на экран магнитолы осуществляется путем наложения изображения на камеру заднего вида, а так же на рабочий стол поверх приложений, в случае если камера не активирована. Выводимые изображения могут быть различными в зависимости от модели автомагнитолы, но в любом случае они, как правило, полупрозрачные и не мешают основной работе камеры заднего вида.

Как упоминалось выше, дополнительный контроль осуществляется и по звуковому сигналу, издаваемым пьезоэлектрическим динамиком.
Датчики имеют специальное исполнение для внутренней установки в бампер, которые легко монтируются на предварительно установленные кронштейны. Внутренние датчики, или как еще их называют датчики со скрытой установкой, более предпочтительнее, чем внешние. Датчики имеют съемный разъем, для удобства монтажа, а так же в случае возникновения форс мажорной ситуации их будет легко заменить без необходимости в новой прокладки кабеля.

Комплектация:

Блок управления со встроенным динамиком: 1 шт
Внутренние датчики парктроников с кронштейнами: 8 шт (диаметр датчика 16.8 мм)
Проводка на передние датчики в гофре: 4,5 м
Проводка на задние датчики в гофре: 6,5 м
Кабель питания с DATA кабелем: 1 шт
Комплект 3М скотча
Фреза: 1 шт
Инструкция  (англ.)
