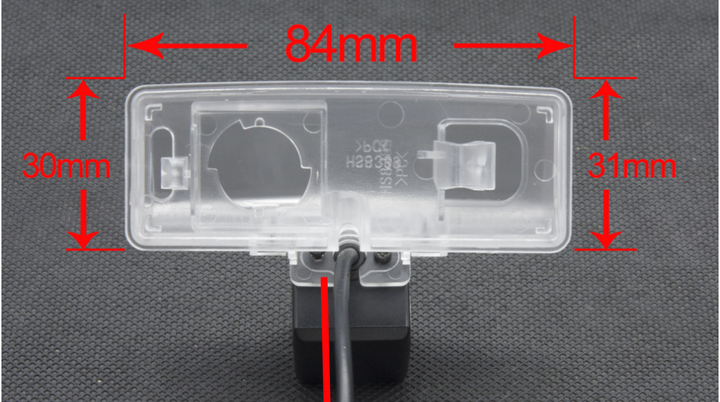

Камера заднего вида предназначена для установки в штатное место подсветки номера, что позволяет избежать сверления кузова и изменения конструкции автомобиля (конструкция корпуса сохраняет функцию подсветки номерного знака). Устройство служит для визуального контроля пространства позади автомобиля при движении задним ходом.
В зависимости от технического оснащения автомобиля (типа монитора или магнитолы), вы можете выбрать подходящую модификацию камеры.
AHD (Analog High Definition) - камера повышенной четкости. Передает изображение в HD/Full HD качестве по стандартному коаксиальному кабелю. Оснащена улучшенным сенсором ночного видения (Starlight/Star Night). Важно: перед выбором этой модификации убедитесь, что ваше головное устройство (Android-магнитола) поддерживает прием AHD-сигнала.
Технические характеристики:
AHD (Высокая четкость)
Технология Analog High Definition обеспечивает детализированную картинку в формате Full HD, передаваемую без задержек.
- Матрица: CCD.
- Разрешение: 1920×1080p (Full HD).
- Угол обзора: 160°.
- Светочувствительность: 0.001 lux + технология Star Night Vision.
- Защита: IP67–IP68.
- Параметры: Поддержка PAL/NTSC, разъем RCA, зеркальное отображение.
- Питание: 12V (варианты: провода или DC-разъем).
- Температурный режим: -20 °C ~ +70 °C.
- Линии разметки: Отсутствуют, при перерезании белого провода на жгуте камеры активируются статические линии разметки.
Настройка камеры (Управляющие провода)
Камеры (AHD-версии) оснащены специальными сигнальными петлями на кабеле, позволяющими изменять параметры работы устройства без вмешательства в ПО:
- Зеленый провод (Выбор типа сигнала): Если ваше головное устройство не поддерживает формат AHD, и на экране нет изображения, перережьте зеленую петлю. Это переведет камеру из режима AHD в стандартный режим CVBS.
- Белый провод (Парковочные линии): По умолчанию камера не транслирует парковочную сетку поверх видео. Если вашему монитору нужны эти линии, перережьте белую петлю для их активации.
После разрезания проводов необходимо перезагрузить камеру, отключив и снова включив питание.
Настройка Android-магнитолы:
При установке AHD-камеры необходимо зайти в настройки магнитолы (Настройки автомобиля -> Заводские настройки (Factory Settings) -> Настройки заднего хода (Reverse settings) и выбрать правильный формат видеопотока, соответствующий купленной камере: AHD-1080P-25HZ или AHD-720P-30HZ.
Схема и особенности подключения
Для корректной работы устройства и автоматического включения камеры при активации задней передачи, соблюдайте следующий алгоритм подключения:
- Питание камеры: Кабель питания подключается к проводке фонаря заднего хода (красный провод к "плюсу" +12V, черный провод к массе/кузову).
- Прокладка видеокабеля: 6-метровый RCA-кабель прокладывается по салону от багажника к приборной панели.
- Сигнальный провод (Excitation wire): На концах видеокабеля RCA есть короткие красные провода (возбуждающие провода).
- Красный провод со стороны камеры соединяется с "плюсом" фонаря заднего хода (вместе с питанием самой камеры).
- Красный провод со стороны магнитолы соединяется со специальным пином на косе магнитолы (обычно подписан как Reverse-in, Back, Cam-in или Reverse trigger). Это обеспечит автоматическое переключение экрана в режим парковки.
Комплектація:
- Камера заднего вида (в выбранной модификации).
- Кабель питания (длина 1 – 1.5 метра).
- Видеокабель RCA с управляющим проводом (длина 6 метров).
В зависимости от партии поставки, разъем питания (штекер DC или просто выводы проводов) может отличаться, что не влияет на технические характеристики.
