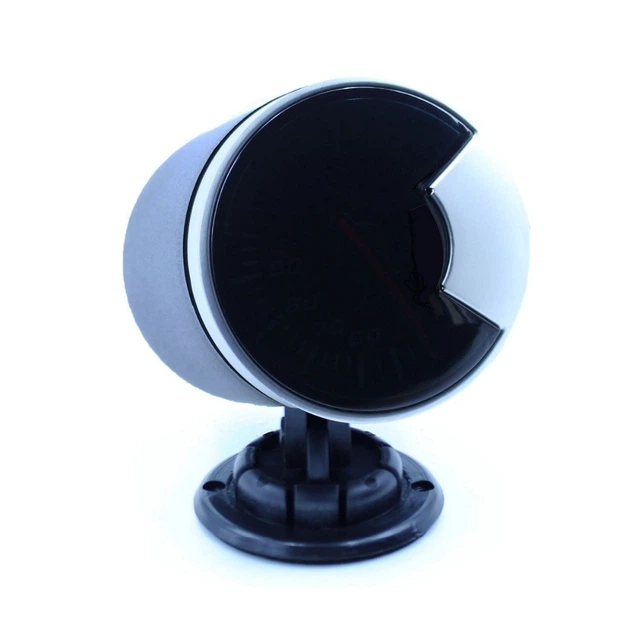

Указатель тахометр стрелочный Ket Gauge 602705 LED d60мм прибор датчик автомобильный M10662

Указатель тахометр стрелочный Ket Gauge 602705 LED d60мм прибор датчик автомобильный

• Стрелочный
• Цвет Led подсветки - белый
• Установочный диаметр 60 мм
• С корпусом на ножке
• Тонированное стекло
• Питание - 12 вольт
• Внешний диаметр 68мм
• Диапазон измерения - 0-8000 оборотов;

Подключение:

Карбюратор:

• СНЯТЬ КЛЕММУ АККУМУЛЯТОРА
• Красный провод +, желтый подсветка (лучше соединить красный и желтый вместе), черный - корпус ("-"), зеленый на + катушки.

Инжектор:

• СНЯТЬ КЛЕММЫ С АККУМУЛЯТОРА
• Сигнал тахометра (зеленый провод, идущий от тахометра) припаять к +12 (красный провод) через резистор ~4,5 kΩ.
• От тахометра: зеленый провод на зеленый провод правого разъема приборки, красный и черный - +12 и земля соответственно с центрального разъема (они ближе к центру разъема).

В случае с электронной системой зажигания подключение тахометра будет следующим образом:

• Вывод «+» к питанию – к аккумуляторной батарее.
• Вывод «–» к кузову автомобиля.
• Сигнальный провод – к катушке зажигания и первому выводу коммутатора.

В случае, если на автомобиле установлена контактная система зажигания:

• Вывод «+» к питанию – к АКБ.
• Вывод «–» к кузову.
