Устройство пуско-зарядное 12/24 В, 1,2 кВт, пуск 300 А, 50/75 А, 20-600 Ач INTERTOOL AT-3016

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ДОКУМЕНТАЦИЯ INTERTOOL AT-3016

• Напряжение питания 230 В

• Выходное напряжение постоянного тока12; 24 В

• Пусковой ток 300 А

• Емкость аккумулятора600 Ач

• Гарантия 12 мес.

• Потребляемая мощность 1200 Вт

• Вес 16,250 кг

• Объем 0,073365 куб.м

Назначение

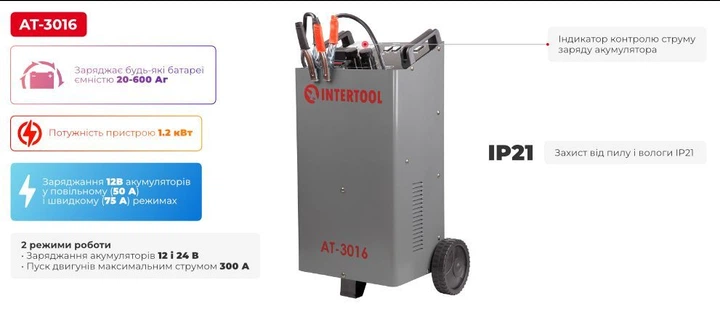

Пускозарядное устройство АТ-3016 предназначено для зарядки аккумуляторных батарей с напряжением 12 В или 24 В и емкостью до 600 Ач, а также для пуска двигателя транспортного средства совместно с аккумуляторной батареей.

Подходит для зарядки аккумуляторов легковых автомобилей, грузовиков, катеров, гидроциклов, сельскохозяйственной техники, промышленного и бытового оборудования. Может использоваться на СТО и автомастерских, а также для домашнего применения.

Управление

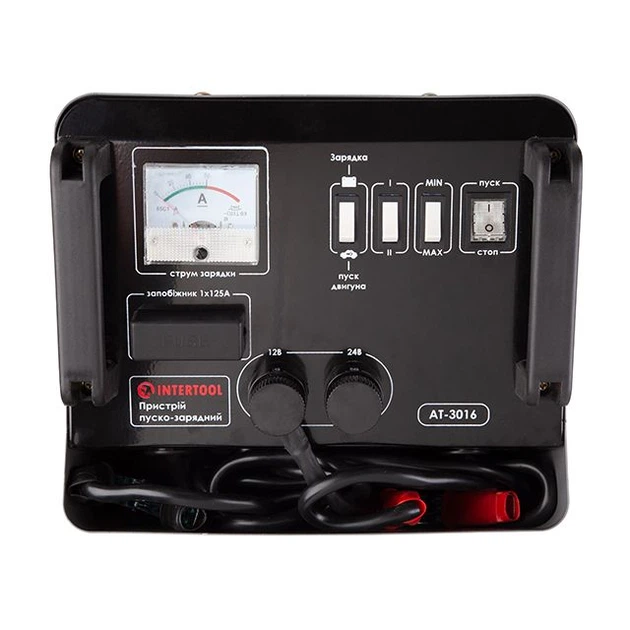

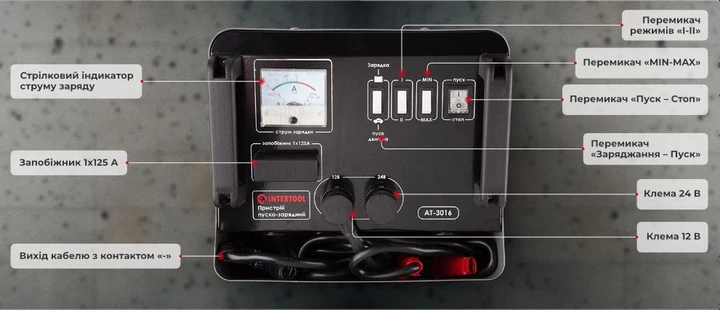

Пуско-зарядное устройство достаточно простое в управлении. Три тумблера-переключателя на лицевой панели устройства отвечают за режим работы пускозарядного устройства, четвертый переключатель (самый большой) отвечает за питание устройства ("Вкл./Выкл."). Нижняя часть передней панели имеет две выходящие клеммы 12 В и 24 В для выбора режима заряда аккумуляторной батареи и один центральный выходящий кабель с контактным зажимом "-".

Пускозарядное устройство AT-0316 имеет понятный и удобный интерфейс с цифровым индикатором тока зарядки.

Зарядка

Кабель соедините с клеммой "+12 В" или "+24 В" в зависимости от напряжения заряжаемой аккумуляторной батареи. Чтобы зарядить аккумулятор установите клавишу выбора режима «Зарядка – Пуск» (4) в положение «Зарядка».

Укажите необходимый ток зарядки от меньшего значения к большему:

• переключатель силы тока зарядки в положении «MIN», клавиша выбора диапазона режима зарядки в положении «1» - ток зарядки минимальный;

• переключатель силы тока зарядки в положении «MIN», клавиша выбора диапазона режима зарядки в положении «2» - ток зарядки средний;

• переключатель силы тока зарядки в положении «MAX» (при этом клавиша выбора диапазона режима зарядки не работает) - ток зарядки максимальный.

Далее подключите кабель питания к сети 220В и пускозарядное устройство готово к работе.

Запуск двигателя (не рекомендуется запуск двигателя автомобиля с встроенным бортовым компьютером)

Для начала необходимо произвести обычную зарядку аккумулятора в течении 20-40 мин. Переключатель "Зарядка – Пуск" установить в положение "Пуск". Переключатель "Пуск – Стоп" установить в положение "Пуск" и одновременно произвести запуск двигателя. Цифровой индикатор при запуске двигателя показывает максимальный пусковой ток. Если в течение 10-15 сек. двигатель не завелся, то повторный запуск производить через 5-10 мин.

После окончания запуска двигателя переключатель "Пуск – Стоп" установить в положение "Стоп". Отсоединить сетевой кабель устройства от сети, держа за вилку. Отсоединить контактные зажимы от контактов батареи. Хранить зарядное устройство необходимо в закрытых помещениях при минимальной влажности воздуха и при окружающей температуре воздуха от -10°С до +30°С.

При длительном хранении зарядного устройства с температурой окружающего воздуха менее -10°C перед включением устройства дайте ему прогреться в теплом помещении, как минимум 1 час.

Конструкция

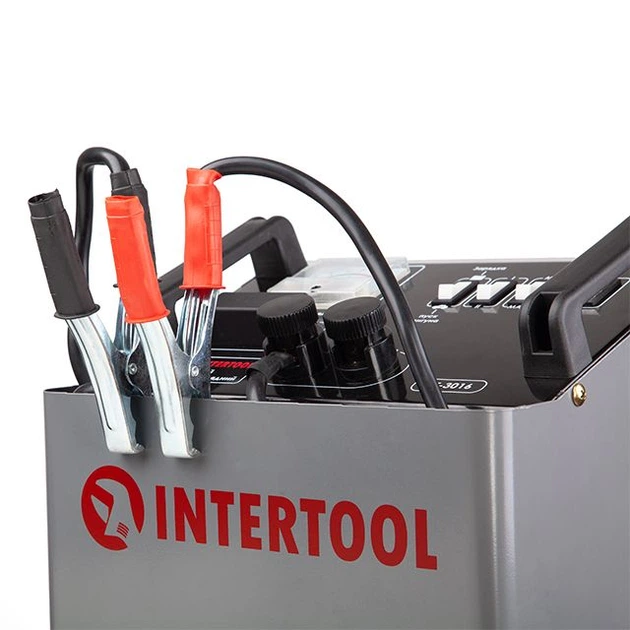

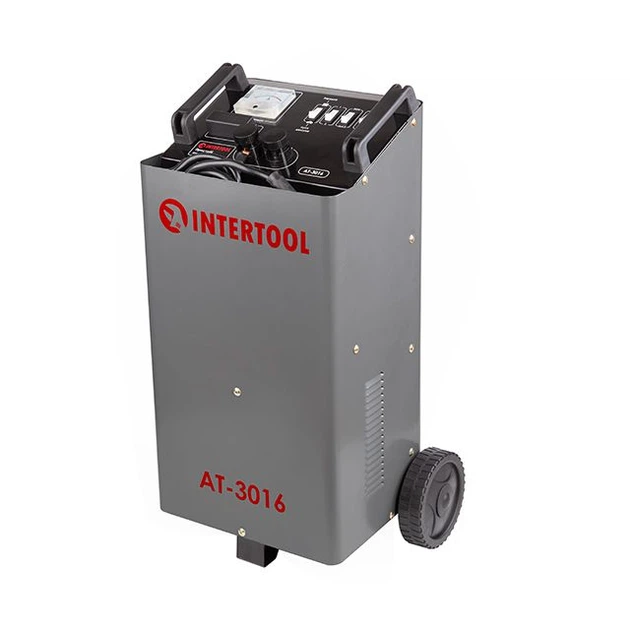

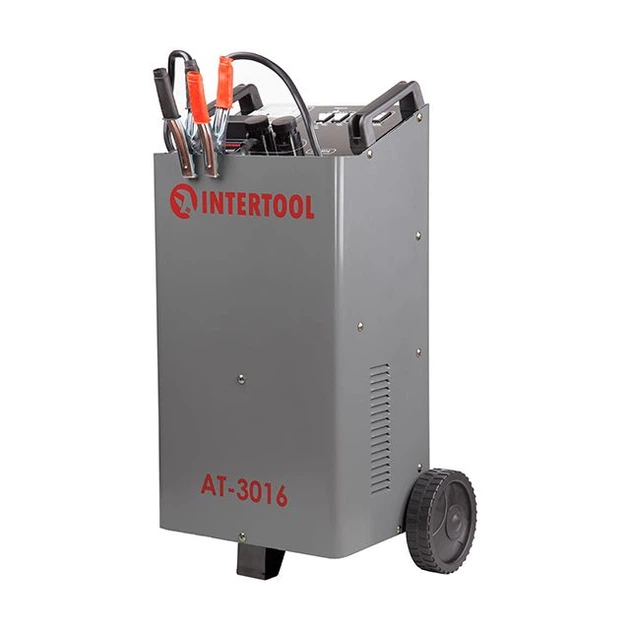

Зарядное устройство обладает габаритами: 480х280х230 мм, имеет изолированные клеммы и удобные широкие колеса для транспортировки. ПЗУ простое в использовании, однако рекомендуем присматривать за процессом зарядки.
