Инвертор 12/220В 600Вт, модуль для самостоятельной сборки в корпус – позволит преобразовать напряжение с аккумулятора (12 В) в стандартное напряжение сети (220 В). Приборы подобного типа, широко используются для запитывания различных электрических устройств от автономных источников питания, аккумуляторов или батарей. С помощью подобного инвертора, можно запитать от автомобильного 12В аккумулятора «мелкую технику» при отсутствии электричества или частых его отключениях.
Инвертор может работать с входящим напряжением в диапазоне 10-15 В, при этом подача более высокого напряжения приведет к выходу инвертора из строя (не гарантийный случай). Минимальная сила тока аккумулятора (источника питания) 10А и более, иначе инвертор может не запустится. При использовании данной модели инвертора важно понимать что, инвертор не имеет функции зарядки, поэтому запрещено подключение к сети переменного тока. При использовании данного инвертора, обязательно соблюдение полярности при подключении к источнику питания.

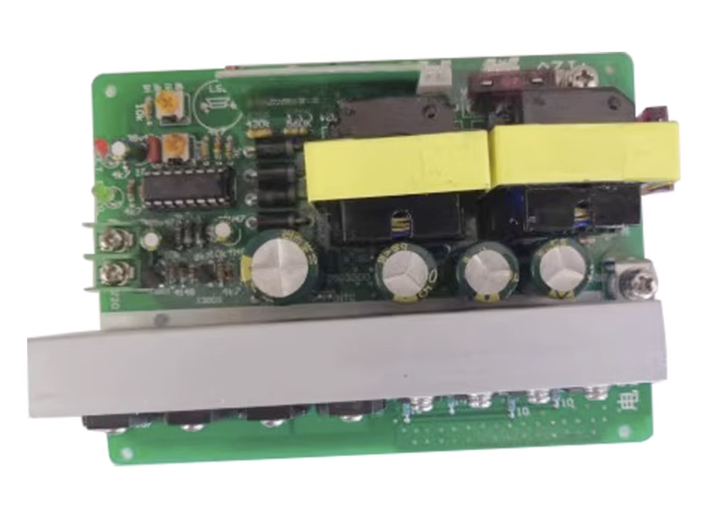

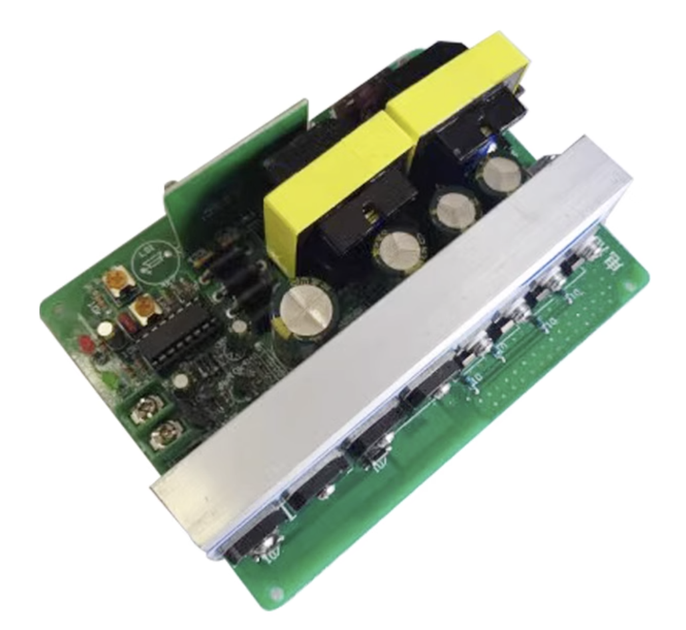

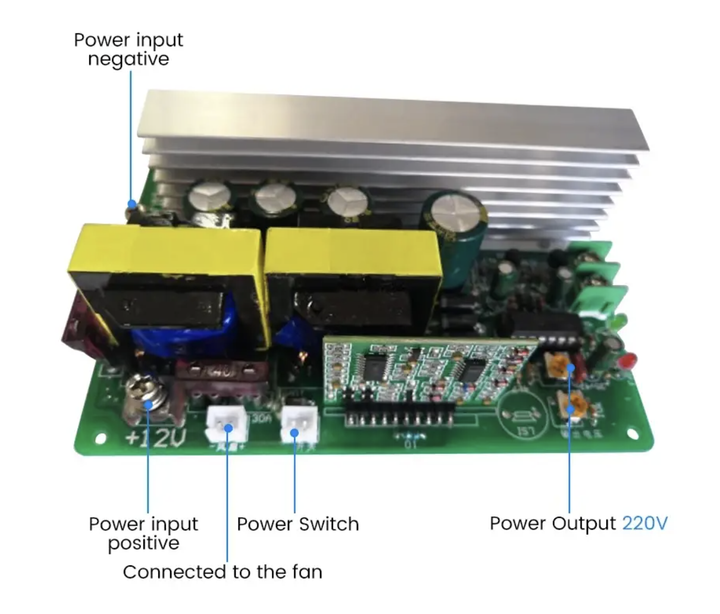

Инвертор имеет прямоугольную форму корпуса, выглядит как «печатная плата» с распаянными на ней компонентами (элементами). Прибор не имеет корпуса (коробки), так как производителем подразумевается «встраивание» инвертора в корпус других устройств или использование вне корпуса (в крайнем случае). В левой части платы расположены 2 «клемника» для подключения входящего питания (12 В), а с правой стороны расположены 2 «клемника» для выходящего питания (220 В). В нижней части находятся разъемы для кнопки включения / выключения и вентилятора (не в комплекте).
Большинство инверторов во время работы выделяют много тепла (одни больше, другие меньше) и для обеспечения нормального, рабочего состояния инвертора часто в корпус встраиваются вентиляторы обдува. Потому рекомендуем, применение вентилятора обдува, на плате выведен специальный разъем для подключения.
Инвертор имеет функции защиты от короткого замыкания на выходе, защиту от перегрузки, защиту от низкого напряжения, защиту от перегрева, защиту от перегрузки по току предусилителя. Производитель рекомендует подключать инвертор к аккумулятору хорошими медными проводами, длиной не более 1 метра, иначе это повлияет на производительность инвертора. Ведь чем длиннее провод и чем хуже используемый металл провода, тем большие потери происходят при передаче энергии от аккумулятора к инвертору.
При установке на поверхность, место установки платы должно быть из хорошего изоляционного материала, например, пластика или текстолита. Необходимо внимательно осматривать место установки платы (при установке в корпус других устройств) или при конструировании корпуса для инвертора. Элементы платы, как и «дорожки» на тыльной стороне, не должны касаться металлических предметов (проводков), чтобы не привести к выходу платы из строя.
Особенности
- Позволяет преобразовать напряжение с аккумулятора (12 В) в стандартное напряжение сети (220 В)
- Формирование волны типа «модифицированная синусоида».
- Инвертор может работать с входящим напряжением в диапазоне 10-15 В (более высокое напряжение приведет к выходу инвертора из строя)
- Инвертор не имеет функции зарядки, запрещено подключение к сети (переменного тока)
- Прибор имеет пиковую мощность около 600 Вт, при нагрузке выше 300 Вт установите вентилятор.
- Минимальная сила тока аккумулятора (источника питания) 10А и более (иначе инвертор не запустится)
- Наличие защиты от короткого замыкания на выходе, защита от перегрузки, защита от низкого напряжения, защита от перегрева, защита от перегрузки по току предусилителя
- Не имеет корпуса (коробки), подразумевается «встраивание» в корпус других устройств или использование вне корпуса (в крайнем случае).
Характеристики
- Тип: инвертор (безкорпусной)
- Форма волны: модифицированная синусоида
- Ток холостого хода: 0,1А
- Частота: 50-60 Гц
- Входное напряжение: 10-15 В)
- Выходное напряжение: 110-220 В (регулированное)
- Пиковая мощность: до 600 Вт (рекомендуем установить вентилятор)
- Сила тока аккумулятора: более 10А (иначе инвертор не запустится)

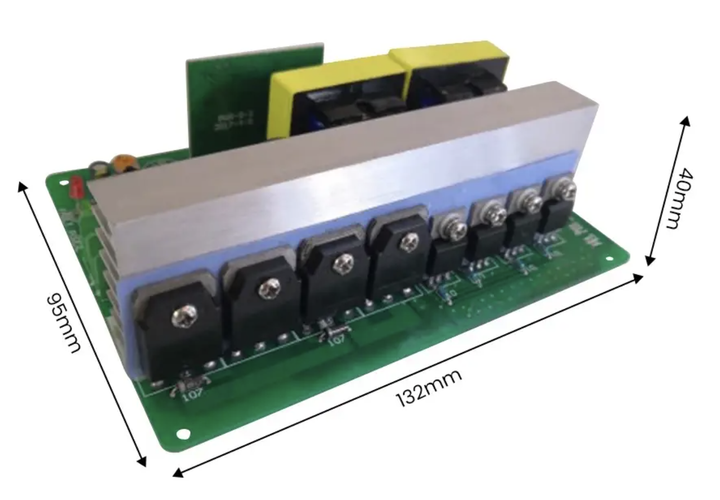

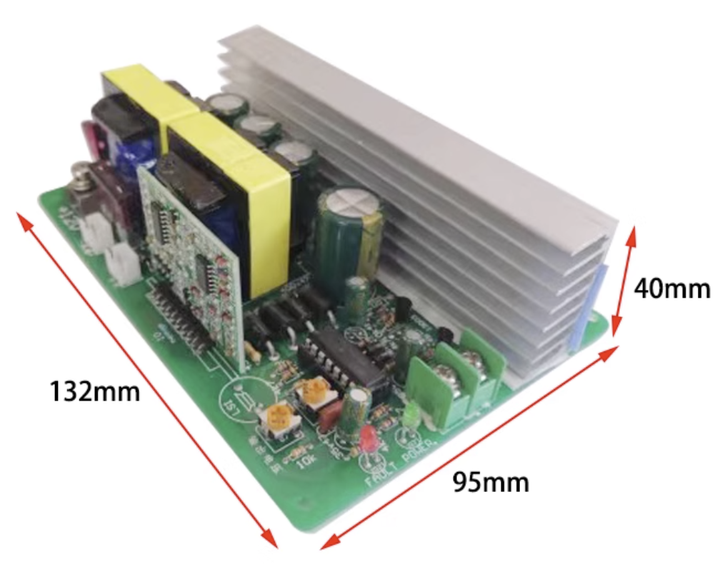

- Размер: 132 х 95 х 40 мм
Комплектация:
1шт x Инвертор DC-AC 12В в 220В 600Вт
