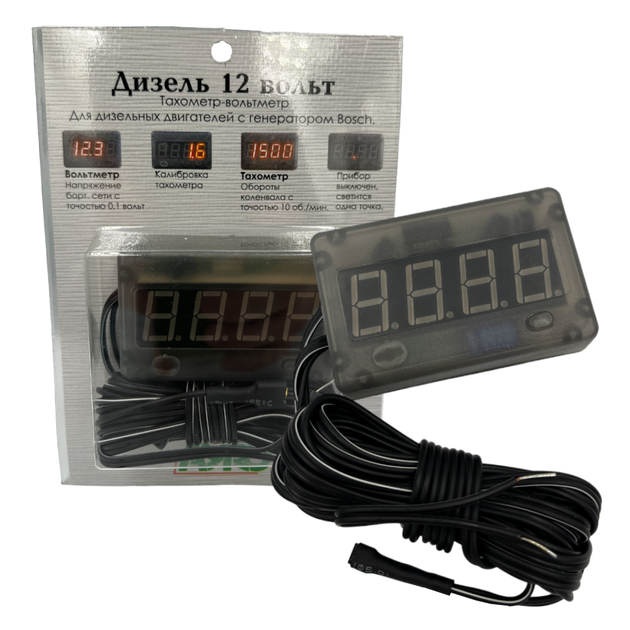

Автомобільний вольтметр + тахометр 12 вольт накладний на 2 сторонньому скотчі AYRO ДИЗЕЛЬ 12 ВОЛЬТ

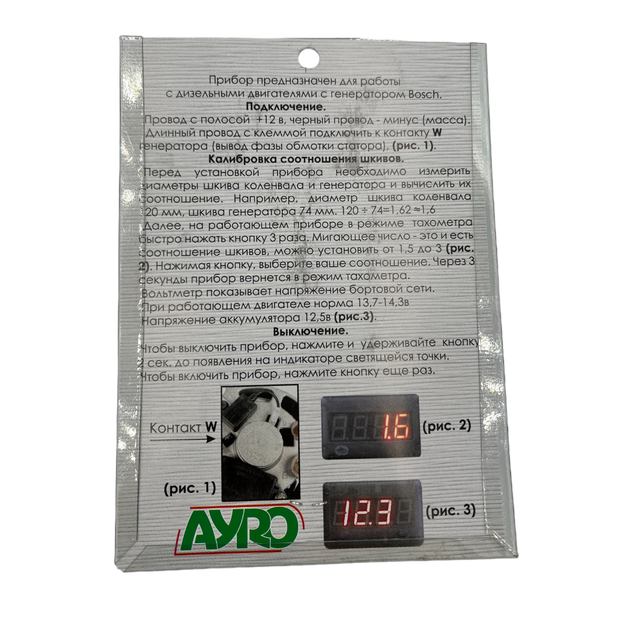

Прилад призначений для роботи із дизельними двигунами з генератором Bosch.

• Підключення.

Провід зі смугою +12 ст, чорний провід - мінус (маса).
Довгий провід з клемою підключити до контакту W генератора (виведення фази статора обмотки), (рис. 1).

• Калібрування співвідношення шківів.

Перед встановленням приладу необхідно виміряти діаметри шківа коленвала та генератора та обчислити їх співвідношення. Наприклад, діаметр шківа колінвала 20 мм, шківа генератора 74 мм. 120 ÷ 74=1,62 ≥1,6
• Далі на працюючому приладі в режимі тахометра швидко натиснути кнопку 3 рази. Миготливе число - це співвідношення шківів, можна встановити від 1,5 до 3 (рис.
2). Натискаючи кнопку, виберіть співвідношення. Через 3 секунди пристрій повернеться в режим тахометра.
Вольтметр показує напругу бортової мережі.
При працюючому двигуні норма 13,7-14,3в
Напруга акумулятора 12,5 (рис.3).

• Вимкнення.

Щоб вимкнути пристрій, натисніть та утримуйте кнопку 2 сек. до появи на індикаторі крапки, що світиться.
Щоб увімкнути пристрій, натисніть кнопку ще раз.

ДИЗЕЛЬ 12 ВОЛЬТ АЙРО (1 шт) як на фото
