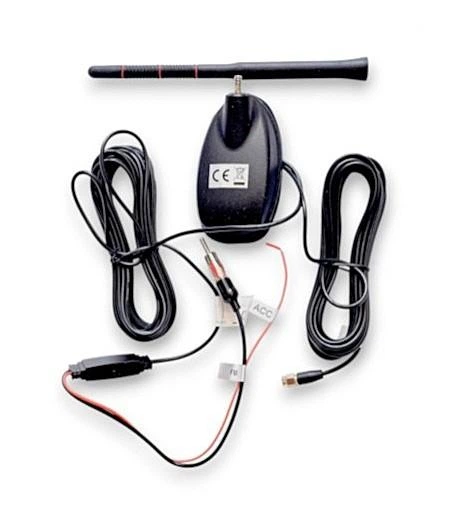

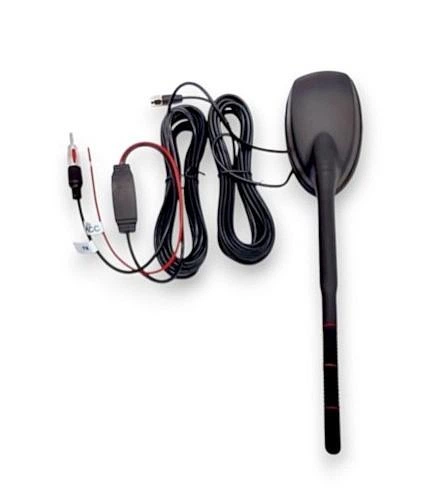

Автомобільна активна антена на дах авто GPS + AM/FM із підсилювачем сигналу

Універсальна активна комбінована антена у форм-факторі «плавник із гнучким штирем» призначена для встановлення на дах автомобіля. Поєднує в собі одночасний прийом сигналів GPS-навігації та радіомовлення AM/FM. Оснащена вбудованим підсилювачем сигналу 15 дБ для стабільної роботи радіо навіть у зонах із слабким покриттям. Підходить для заміни штатних антен на більшості легкових та вантажних авто.

• Універсальність 3-в-1: Один корпус поєднує модулі GPS, AM та FM частот. Більше не потрібно клеїти окремі блоки на лобове скло.
• Якісний прийом з підсилювачем: Вбудований чіп забезпечує посилення до 15 дБ (±3 дБ), що мінімізує перешкоди та покращує якість радіомовлення у місті та за його межами.
• Ергономічний дизайн: Похилий гумовий наконечник (штир) легко відкручується. Це запобігає поломці антени при заїзді в низький гараж або на автоматичне автомиття.
• Повний комплект для монтажу: Довжина кабелів становить 5 метрів, чого достатньо для прихованої прокладки через салон будь-якого автомобіля (седан, універсал, позашляховик).
• Надійний захист: Корпус виконаний з міцного зносостійкого ABS-пластику та металу, повністю захищений від попадання вологи та стійкий до УФ-променів.

Технічні характеристики:

• Призначення: Прийом радіосигналу AM/FM та супутникової навігації GPS
• Робоча напруга: DC 12V (постійний струм)
• Робочий струм: 25 мА (±2 мА)
• Діапазони частот:

1. FM: 87.5 – 108 МГц
2. AM: 530К - 1710 КГц
3. GPS (Beidou): 1561 – 1575.42 МГц

• Коефіцієнт посилення: 15 дБ (±3 дБ)
• Коефіцієнт посилення підсилювача: 15 дБ (±2 дБ)
• Коефіцієнт стоячої хвилі (КСВ/VSWR): ≤ 1.5 (±0.5)
• Вихідний імпеданс: 75 Ом
• Ширина смуги пропускання: ≥ 10 (±0.5) МГц
• Типи роз'ємів:

1. Радіо (AM/FM): DIN штекер (тато)
2. Навігація (GPS): SMA штекер (тато)

• Матеріали: ABS-пластик, гума, метал
• Колір: Чорний

Розміри:
-Довжина основи: 10 см
-Висота основи: 10 см
-Довжина знімного штиря: 18.8 см
-Довжина кабелів живлення та сигналу: 5 метрів

Інструкція з підключення та встановлення:

1. Монтаж на дах: Антена фіксується в штатний різьбовий отвір на даху автомобіля за допомогою гайки. Металевий болт кріплення служить заземленням – переконайтеся у його щільному контакті з кузовом авто.
2. Підключення радіо та GPS: Прокладіть 5-метрові кабелі під обшивкою салону до торпедо. Підключіть роз'єм DIN до магнітоли, а роз'єм SMA — до гнізда навігатора або мультимедійної системи.
3. Живлення підсилювача: Підключіть червоний кабель живлення до плюсового полюса бортової мережі ACC 12V (щоб підсилювач включався автоматично при повороті ключа запалювання).

Важлива примітка для покупців!

Перед оформленням замовлення, будь ласка, перевірте типи роз'ємів (інтерфейси підключення DIN та SMA) на головному пристрої (магнітолі/навігаторі), щоб переконатися в повній сумісності обладнання.
